3.3.4 Baukasten-System
Ein imc CRONOS-XT (CRXT) System besteht aus einer Basiseinheit (zzgl.
mehreren CRXT Modulen sowie den systemabschließenden Griffen. Die einzelnen Module sind so konstruiert,
dass sie durch Zusammenklicken mechanisch fest verbunden sind. Gleichzeitig stellt der "Klick" eine elektrische
Verbindung an den Systembus her. Das Zusammenklicken (oder Lösen) der CRXT-Komponenten ist nur in
kontrollierter Umgebung zulässig. Das gebildete Messsystem ist über eine Ethernet Verbindung mit einem PC zu
steuern. Für besonders raue Bedingungen sind zusätzliche
Vibrations-Spezifikationen und den IP-Schutzgrad entnehmen Sie bitte dem Datenblatt der CRXT Basiseinheit.
3.3.5 Vernetzung und Stromversorgung
Die Stromversorgung eines CRXT Systems erfolgt
ausschließlich über die Versorgungsbuchse (Abb. 2
Pos. A) auf der Front des POWER Moduls. Fällt die
Versorgungsspannung aus, so hält eine interne
Pufferung die Basiseinheit des Geräts für einige
Sekunden aktiv, um die Messung und Dateien
abzuschließen und schaltet sich dann selbsttätig ab.
Die Kurzzeitpufferung zur Sicherung der
Datenintegrität ist stets Standardbestandteil des
Systems.
Die Basiseinheit besitzt einen Hauptschalter (Abb. 2
Pos. B), mit dem der komplette Block von direkt
gekoppelten Modulen ein- und ausgeschaltet werden
kann. Alternativ zum manuellen Hauptschalter kann
zum
Ein- und Ausschalten
elektrisch fernbedienbarer Kontakt verwendet
werden. Sowohl das erweiterte POWER-Modul
(CRXT/POWER-X) als auch die Basiseinheit ist mit
einer
REMOTE Buchse
3.3.6 POWER-X Funktionen
Das POWER-X Modul erfüllt innerhalb eines imc CRONOS-XT Geräts die Funktion einer erweiterten
Geräteversorgung. Es kann alternativ zum einfachen POWER-Modul verwendet werden, welches lediglich die
einfache Einspeisung der Versorgungsspannung über XT-Con Buchse bereitstellt. Das POWER-X Modul bietet
folgende erweiterte Funktionen:
·
Spannungswandler für internen 34 V Zwischenkreis
·
Herausgeführtes Interface zum Anschluss von verteilten EtherCAT-basierten Verstärkern der imc CRONOS-
Serie (CRXT und CRFX)
·
Unterstützung von Power-over-EtherCAT (PoEC) für verteilte CRXT Systeme
·
zentral ferngesteuertes Einschalten von verteilten Verstärkerblöcken
© 2023 imc Test & Measurement GmbH
des Systems ein
21
ausgestattet.
22
Power-Modul
Befestigungselemente

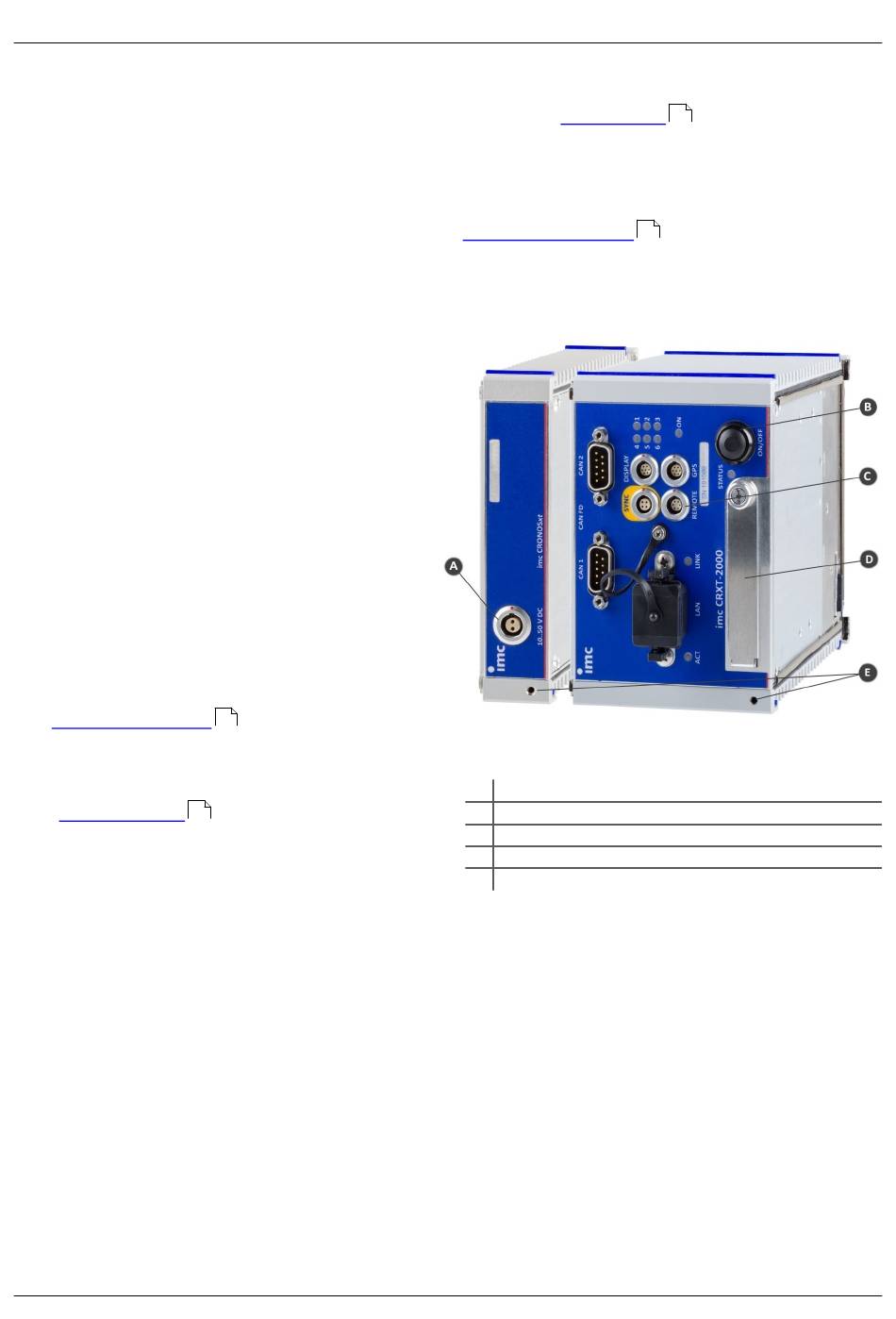

Abb. 2: CRXT/POWER und CRXT/2000
Legende:
A Versorgungsbuchse
B Hauptschalter
C REMOTE Buchse
D Abdeckkappe: Speicherkarten Slot
E Erdung
imc CRONOS-XT - Erste Schritte, Edition 3 - 30.05.2023
