Montage und Herstellen des Gleichgewichts
Montieren der 2S-Handgelenkauflage und des
ausziehbaren 2S-Sling-Griffs von TransMount
(im Folgenden nur noch als „Sling-Griff " und
„Handgelenkauflage " bezeichnet)

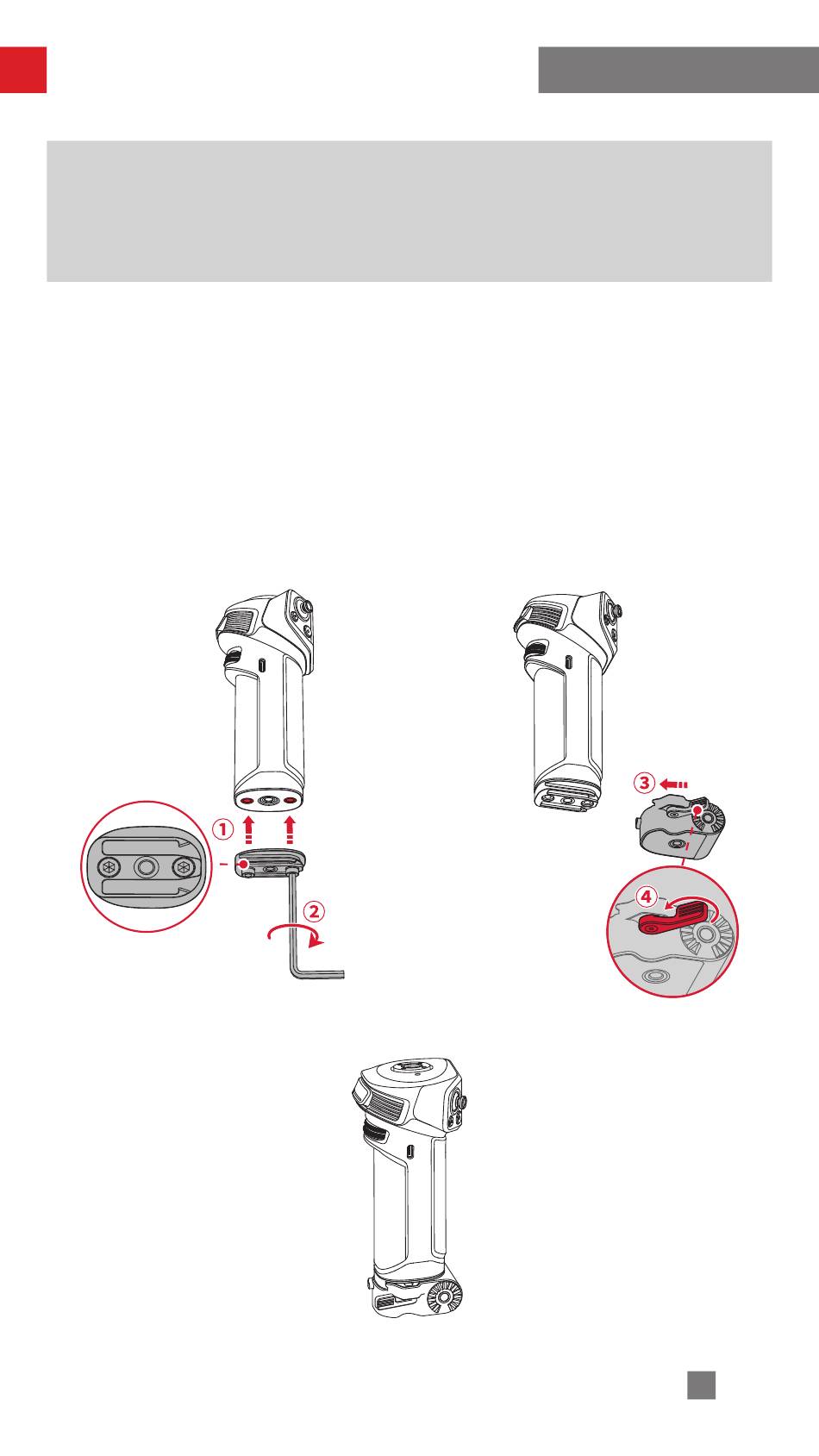

Montieren der Trägerplatte für den Sling-Griff/die Handgelenkauflage
Richten Sie die Befestigungsschrauben der Trägerplatte für den Sling-Griff/die
Handgelenkauflage an der sich an der Unterseite des WEEBILL 3S-Griffstücks
befindlichen 1/4-Zoll-Gewindebohrung aus ① aus und ziehen Sie die beiden
Schrauben fest ② . Richten Sie dann die Führungsschienen der Trägerplatte
unter Berücksichtigung der in der Abbildung gezeigten Richtung an dem
Verbindungsstück der Platte aus. Montieren Sie anschließend die Trägerplatte auf
dem Verbindungsstück ③ und ziehen Sie die Arretierung der Platte fest ④ .
12
