Verwandte Anleitungen für Zhiyun CINEPEER CX100 COB Light
Inhaltszusammenfassung für Zhiyun CINEPEER CX100 COB Light
- Seite 1 In diesem PDF-Dokument stehen Ihnen die folgenden Funktionen zur Verfügung: Schnelle Stichwortsuche Geben Sie das Stichwort in das Suchfeld ein und klicken Sie auf die Suchschaltfläche Schneller Sprung zwischen den Abschnitten Klicken Sie im Inhaltsbereich auf den Titel eines bestimmten Abschnitts, um zu diesem zu springen *Für die Nutzung der oben genannten Funktionen benötigen Sie eine Lesesoftware wie den Adobe Reader.
- Seite 2 CINEPEER CX100 COB Light Bedienungsanleitung...
- Seite 3 Inhalt Kurze■Einführung ■ Kurze■Einführung■ · ··················· 1 Verpackungsinhalt ■ Verpackungsinhalt■ ··················· 4 Bedienelemente■und■Komponenten■des■CINEPEER■CX100 ■ Bedienelemente■und■Komponenten■des■CINEPEER■CX100■ ·· 5 Aufladen ■ Montieren■von■Komponenten■zur■Modifizierung■des■ ■ Leuchtmittels Anbringen■und■Entfernen■eines■Reflektors■ ········· 8 Anbringen■und■Entfernen■einer■Silikon-Diffusionskuppel■··· 9 Montieren■auf■einem■Stativ ■ Montieren■auf■einem■Stativ■für■Leuchtmittel ■ Verwendung■des■CINEPEER■CX100 ■ Tasten■und■Einstellräder■ · ················ 12 Zustände■der■LED-Anzeigeleuchten■············ 13 Bedienungsanleitung■·················· 14 Firmware-Aktualisierung ■...
- Seite 4 Garantiekarte ■ Inhalt Garantiezeitraum···················· 22 Garantieausschlüsse■ ·················· 22 Verfahren■zur■Inanspruchnahme■der■Garantieleistungen■ ··· 22 Kontaktkarte ■...

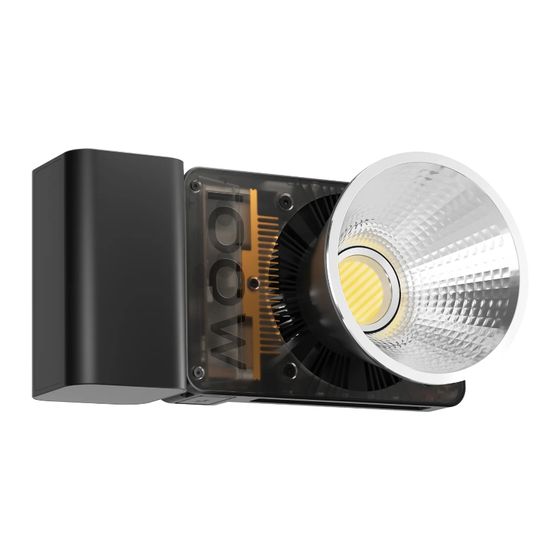

- Seite 5 Kurze■Einführung Kurze Einführung Bei dem CINEPEER CX100 handelt es sich um ein leistungsstarkes, tragbares Fülllicht, das Ihnen die Anpassung von Helligkeit und Farbtemperatur ermöglicht. Es lässt sich sowohl auf einem Stativ für Leuchtmittel als auch auf einem gewöhnlichen Stativ montieren, um den Anforderungen bezüglich der Ausleuchtung bei Videoaufnahmen, Live-Streaming, der Fotografie von Stillleben und anderen Szenarien gerecht zu werden.
- Seite 6 Setzen Sie dieses Produkt keinen Temperaturen von über +40 ℃ aus. Battery safety precautions: ① It is strictly prohibited to use batteries that are not provided by ZHIYUN. If you need to replace the battery, please contact ZHIYUN or designated agents.
- Seite 7 7. Vergewissern Sie sich vor dem Verstauen des Produkts, dass es vollständig abgekühlt ist, und bewahren Sie es an einem trockenen, ausreichend belüfteten Ort auf. 8. Zerlegen Sie das Produkt unter keinen Umständen in seine einzelnen Komponenten. Im Falle von Fehlfunktionen muss es von ZHIYUN oder autorisiertem Kundendienst repariert werden.
- Seite 8 Verpackungsinhalt Überprüfen Sie bitte vor der Verwendung dieses Produkts sorgfältig, ob sämtliche der nachstehend aufgelisteten Komponenten in der Produktverpackung enthalten sind. Wenden Sie sich an ZHIYUN oder Ihren örtlichen Händler, falls etwas fehlen sollte. Fülllicht x 1 Reflektor x 1...
- Seite 9 Bedienelemente■und■Komponenten■des■CINEPEER■CX100 Bedienelemente und Komponenten des CINEPEER CX100 Zustände der LED-Anzeigeleuchten für den Akkustand/Ladevorgang Kühlschlitze Öse für Handschlaufe Einstellrad zum Anpassen der Farbtemperatur Eingebauter Akku Einstellrad zum Anpassen der Helligkeit Ein/Aus-Taste Abdeckung des Gebläses Halterung für Zubehörteile COB-Chip Öse für Handschlaufe DC-Netzeingang USB-C- 1/4-Zoll-Gewindebohrung...
- Seite 10 Aufladen Aufladen Die Stromversorgung des Produkts erfolgt über den integrierten Akku. Laden Sie den Akku vor der erstmaligen Inbetriebnahme zunächst einmal vollständig auf, damit die einwandfreie Funktion des Produkts gewährleistet ist. ① Aufladen des Akkus über USB-Netzteil: Nehmen Sie das beiliegende USB- C-Kabel (60 W) zur Hand und schließen Sie das eine Ende an den Ladeanschluss des Fülllichts und das andere Ende an ein geeignetes USB-Ladegerät (nicht im Lieferumfang enthalten) an.
- Seite 11 Aufladen ② Aufladen des Akkus über Gleichstromadapter: Nehmen Sie einen Gleichstromadapter zur Hand und schließen Sie das eine Ende an den DC-Netzeingang des Fülllichts und das andere Ende an eine geeignete Wechselstromsteckdose an. Netzversorgung (100 – 240 V/AC) Wir empfehlen Ihnen, einen Gleichstromadapter mit einer Ausgangsspannung von 24 V und einem Ausgangsstrom von 5 A zum Aufladen des in dem CINEPEER CX100 integrierten Akkus zu verwenden.
- Seite 12 Montieren■von■Komponenten■zur■Modifizierung■des■Leuchtmittels Anbringen und Entfernen eines Reflektors Installation Richten Sie die Halterung des Reflektors an der sich an dem CINEPEER CX100 befindlichen Halterung für die Zubehörteile aus, montieren Sie den Reflektor an dem CINEPEER CX100 und drehen Sie ihn dann in die gezeigte Richtung, bis Sie ein „Klicken “...
- Seite 13 Montieren■von■Komponenten■zur■Modifizierung■des■Leuchtmittels Anbringen und Entfernen einer Silikon-Diffusionskuppel Installation Montieren Sie den Reflektor an der Diffusionskuppel an und klappen Sie die Kuppel so auf, dass sie sich in dem in der Abbildung gezeigten Zustand befindet. Richten Sie dann die Öffnung der Diffusionskuppel an dem Reflektor aus und bringen Sie die Kuppel mit ihrer ringförmige Nut an dem Rand des Reflektors an.
- Seite 14 Montieren■auf■einem■Stativ Richten Sie die sich oben an dem Stativ befindliche 1/4"-Schraube an der 1/4"-Gewindebohrung, die sich an der Unterseite des CINEPEER CX100 befindet, aus. Montieren Sie dann den CINEPEER CX100 auf dem Stativ. Ein Stativ ist nicht im Lieferumfang enthalten.
- Seite 15 Montieren■auf■einem■Stativ■für■Leuchtmittel Richten Sie die sich oben an dem Stativ für Leuchtmittel befindliche 1/4"-Schraube an der 1/4"-Gewindebohrung, die sich an der Unterseite des CINEPEER CX100 befindet, aus. Montieren Sie dann den CINEPEER CX100 auf dem Stativ für Leuchtmittel. ② ① Ein Stativ für Leuchtmittel ist nicht im Lieferumfang enthalten.
- Seite 16 Verwendung■des■CINEPEER■CX100 Blicken Sie während des Betriebs NICHT in die LED-Chips des Leuchtmittels. Das Gehäuse des Produkts entspricht der Schutzart IP20. Tasten und Einstellräder Ein/Aus-Taste: Einmal drücken+gedrückt halten: Einschalten Gedrückt halten: Ausschalten Einstellrad zum Anpassen der Farbtemperatur: Drehen: Farbtemperatur anpassen Einstellrad zum Anpassen der Helligkeit: Drehen: Helligkeit anpassen...
- Seite 17 Verwendung■des■CINEPEER■CX100 Zustände der LED-Anzeigeleuchten Anzeigeleuchten Status Abhilfemaßnahmen Hardware weist Wenden Sie sich an den Zwei LEDs blinken schnell Betriebsstörung auf Kundendienst. Hardware weist Wenden Sie sich an den Drei LEDs blinken schnell Betriebsstörung auf Kundendienst. Verwenden Sie das Produkt bei normaler Vier LEDs blinken schnell Temperatur zu hoch Umgebungstemperatur...
- Seite 18 Verwendung■des■CINEPEER■CX100 Bedienungsanleitung 1. Drücken Sie einmal auf die Ein-/Aus-Taste, drücken Sie die Taste erneut und halten Sie sie diesmal gedrückt, um den CINEPEER CX100 einzuschalten. Anhand der daraufhin aufleuchtenden LED-Anzeigeleuchten für den Akkustand/Ladevorgang können Sie die Restkapazität des Akkus erkennen. 2.
- Seite 19 CINEPEER CX100 befindlichen USB-C-Anschluss und das andere Ende an einen freien USB-Anschluss Ihres Computers an. 4. Öffnen Sie das Programm „Zhiyun Led Tools “ , klicken Sie auf die Schaltfläche „Open “ und klicken Sie dann auf die Schaltfläche „Firmware Upgrade “ . Klicken Sie unter dem Reiter „Browse “...
- Seite 20 Firmware-Aktualisierung...
- Seite 21 Technische■Daten■zum■Produkt Product Model： PLX107 Akkukapazität 4500 mAh Max. Ausgangsleistung 100 W Einstellbereich der 0 - 100 % Helligkeit Farbtemperaturbereich 2700 – 6500 K CRI: ≥ 96 CRI/TLCI TLCI: ≥ 97 Beleuchtungsstärke (bei max. Leistung, 3840 (lx) Labordaten 1 ohne Reflektor) Beleuchtungsstärke (bei max.
- Seite 22 Technische■Daten■zum■Produkt Labordaten 1: Die Daten wurden unter folgenden Bedingungen erhoben: Bei einer Umgebungstemperatur von 25 ℃, einer Beleuchtungsstärke von weniger als 0,1 lx in einem geschlossenen Raum und einem Messabstand von 1 m wird das Produkt (ohne Reflektor) so konfiguriert, dass die Farbtemperatur auf 4300 K und die Helligkeit auf 100 % eingestellt ist.
- Seite 23 Ladevorgang nimmt mehr Zeit in Anspruch. Sämtliche der oben angegebenen Daten stammen aus internen, in Laboren von ZHIYUN durchgeführten Untersuchungen. Beachten Sie, dass die ermittelten Daten je nach Testumgebung zu einem gewissen Grad voneinander abweichen können. Maßgeblich sind daher stets die Werte, die sich aus Ihrer tatsächlichen...
- Seite 24 Ihnen und unbeteiligten Dritten schwere Verletzungen sowie Geräte- und andere Sachschäden. Guilin Zhishen Information Technology Co., Ltd. (im Folgenden „ZHIYUN “ genannt) behält sich alle Rechte für die endgültige Auslegung dieser Anleitung und anderer Dokumente mit Bezug auf dieses Produkt vor.
- Seite 25 Dieses Produkt ist nicht dazu vorgesehen, unbeaufsichtigt von Kindern verwendet zu werden. Verwenden Sie es NICHT mit inkompatiblen Komponenten oder auf eine nicht in den von ZHIYUN bereitgestellten Produktdokumenten erwähnte Weise. Die Sicherheitsleitlinien hierin enthalten Anleitungen zu Sicherheit, Bedienung und Wartung. Um die ordnungsgemäße Bedienung des Produkts sicherzustellen und sowohl Schäden als auch ernsthaften Verletzungen vorzubeugen, ist es wichtig,...
- Seite 26 Garantiezeitraum als defekt erweist, die 12 Monate ab dem Kaufdatum beginnt. Der Garantiezeitraum variiert jedoch je nach Produkt und Land des Kaufs. Bitte wenden Sie sich auf der offiziellen Website von ZHIYUN an unser Kundendienstteam oder an Ihre Verkaufsstelle, um detaillierte Garantieinformationen zu erhalten.
- Seite 27 Garantiekarte Kundeninformationen Name des Kunden: Rufnummer: Anschrift: Verkaufsinformationen Verkaufsdatum: Seriennummer des Produkts: Name des Vertragshändlers: Rufnummer des Vertragshändlers: Erster Wartungsbericht Datum der Unterschrift des Technikers: Wartung: Problemursache: Ergebnis der □ Nicht □ Behoben □ Erstattet/Ersetzt Wartung: behoben...
- Seite 28 Kontaktkarte Website Weibo Vimeo Google+ Facebook Facebook (Zhiyun Support) (Zhiyun Tech) Youku Youtube Wechat Instagram...
- Seite 29 Üb erpr üfun gd em Ve rkau foff en . Qualitätsprüfer: Eine vollständige Auflistung der Produktinformationen finden Sie auf der offiziellen Webseite von ZHIYUN: Sämtliche der auf www.zhiyun-tech. com bereitgestellten Informationen können jederzeit und ohne vorherige Ankündigung aktualisiert werden. ZHIYUN ™ ist eine Marke von ZHISHEN.
