Inhaltszusammenfassung für Zhiyun CRANE 3S
- Seite 1 Die folgenden Funktionen sind in diesem PDF-Dokument verfügbar. Schnelle Stichwortsuche Geben Sie das Stichwort in das Suchfeld ein und klicken Sie auf die Suchschaltfläche Schneller Sprung zwischen den Kapiteln Klicken Sie im Inhaltsbereich auf den Titel eines bestimmten Kapitels, um zu diesem zu springen *Für die Unterstützung der oben genannten Funktionen wird eine Software wie Adobe Reader benötigt.
- Seite 2 CRANE 3S Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
■ Bedienelementbeschreibung ···························································12 Motordrehmomenteinstellung ··························································13 Beschreibung der Betriebsart ··························································13 Befestigen und Lösen des TransMount 3S EasySling-Griffs ··············16 Befestigen und Lösen des TransMount CRANE 3S SmartSling-Griffs 17 Befestigen und Lösen des Verlängerungsarms ·································18 Manuelle Winkelsperre ····································································20 App-Betrieb ■ App herunterladen ··········································································21... - Seite 4 So verbinden Sie den Stabilisator mit Ihrem Smartphone ··················21 Overview of the Main Functions ·······················································21 Kalibrierung und Firmware-Aktualisierung ■ Wann müssen Sie den Stabilisator kalibrieren? ·································22 Initialisierungsmethode ····································································22 Sechsseitige Kalibrierung ································································22 Motorfeinabstimmung ····································································24 Aktualisierung der Stabilisator-Firmware ···········································24 Technische Daten zum Produkt ■...
-
Seite 5: Lieferumfang
3 x Schraubenschlüssel 1 x Anschlusssockel für 1 x TransMount 3S 1 x TransMount CRANE 3S Sling-Griff EasySling-Griff SmartSling-Griff ❶ Zum Lieferumfang des CRANE 3S-E-Pakets gehört der TransMount 3S EasySling-Griff. ❷ Zum Lieferumfang des CRANE 3S-Pakets gehört der TransMount CRANE 3S SmartSling-Griff. -

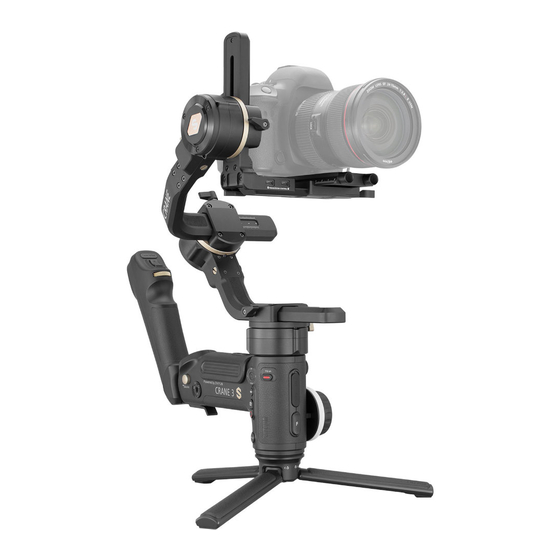

Seite 6: Erste Schritte Mit Dem Crane 3S
Erste Schritte mit dem CRANE 3S Erste Schritte mit dem CRANE 3S 1. Rändelschraube der Neigungsachse 20. Stativ 2. USB-C-Anschluss für Steuerung der 21.Gewindebohrung (1/4”) für Kamera Verlängerungsarm 3. Basisverriegelung der 22. Montageplatte für Verlängerungsarm Schnellwechselplatte 23. Sicherheitsarretierung des 4. Sicherheitsarretierung der... -
Seite 7: Übersicht Zu Den Anschlüssen
Erste Schritte mit dem CRANE 3S Übersicht zu den Anschlüssen Anschlussart Funktion Ausgang Eingang USB-C-Anschluss für Steuerung der Kamera 5 V, 1 A Steuerung der Kamera Schnittstelle für CRANE 3S Anschluss für Zoom/Fokus- TransMount Servo-Zoom/Fokus- 8,7 V, 2 A Regler Regler Schnittstelle für TransMount... -
Seite 8: Vorbereitung Und Akkuaufladung
Vorbereitung und Akkuaufladung Wenn Sie CRANE 3S zum ersten Mal verwenden, laden Sie die Akkus vollständig auf und aktivieren Sie sie mit dem im Lieferumfang enthaltenen Ladegerät, um die normale Verwendung des Produkts sicherzustellen. Informationen zum Ladegerät und den Akkus Technische Daten des Ladegerätes... -
Seite 9: Aufladevorgang
① Verwenden Sie zur Akkuaufladung ein geeignetes Netzteil (5 V / ≥ 2000 mA); die Ladezeit hängt vom maximalen Eingangsstrom des Netzteils ab. ② Im Lieferumfang des Stabilisators befinden sich standardmäßig drei ZHIYUN- Akkus mit einer hohen Entladerate. Verwenden Sie ausschließlich Akkus von ZHIYUN oder solche, die von ZHIYUN zugelassen sind. -
Seite 10: Montage Und Ausbalancierung
Montage und Ausbalancierung Stativ-Installation Montieren Sie das Stativ unten am Stabilisator und klappen Sie es dann auf einer ebenen Fläche aus. Platzieren Sie ein Stativbein parallel zum Griff des Stabilisators, um maximale Stabilität zu erreichen. Akkuinstallation Öffnen Sie das Batteriefach und setzen Sie drei 18650 Akkus in korrekter Polarität (+/-) ein. - Seite 11 Montage und Ausbalancierung ② D i e A c h s v e r r i e g e l u n g e n a m S t a b i l i s a t o r k ö n n e n d r e i v e r s c h i e d e n e Verriegelungszustände einnehmen: entriegelter Zustand, halbverriegelter Zustand, verriegelter Zustand.
-
Seite 12: Anschließen Des Steuerungskabels
Montage und Ausbalancierung Die 1/4”-Schraube und die 3/8”-Schraube sind bereits ab Werk auf der Schnellwechselplatte vormontiert. Es wird empfohlen, beim Anbringen einer Kinokamera beide Schrauben und bei der Befestigung einer DSLR- oder spiegellosen Kamera lediglich die 1/4”-Schraube anzuziehen. Objektivhalterung 1/4”-Schraube 3/8”-Schraube Bolzen Rändelschraube... - Seite 13 Zoom So wählen Sie den Kamerahersteller aus: Möglichkeit 1: Rufen Sie die Oberfläche des CRANE 3S in ZY Play auf, suchen Sie unter dem Menüpunkt „Einstellungen“ in der oberen rechten Ecke nach „Kamerahersteller“ und wählen Sie anschließend den entsprechenden Hersteller des verwendeten Produkts aus.
-
Seite 14: Balance-Anpassung
Montage und Ausbalancierung Balance-Anpassung Um die Herstellung des Gleichgewichts zu vereinfachen, empfehlen wir, die drei Achsen vor der Anpassung zunächst zu verriegeln und dann nacheinander wieder zu entriegeln und einzustellen. 1. Entriegeln Sie zunächst einmal die Neigungsachse und lösen Sie die Verriegelung der Schnellwechselplatte. - Seite 15 Montage und Ausbalancierung 3. Entriegeln Sie die Rollachse, lösen Sie die sich an der Rollachse befindliche Rändelschraube unter der Schnellwechselplatte und bewegen Sie die Kamera langsam nach links oder rechts, bis sie regungslos und in waagerechter Position zum Boden bleibt. Nach dem Anziehen der Rändelschraube ist auch der letzte Schritt abgeschlossen.
-
Seite 16: Verwendung
(im L-Modus nicht möglich). zurück in den Schwenkfolgemodus kehren möchten. *Informationen zum Montageverfahren des Servomotors der TransMount CRANE 3S-Fokusregelung finden Sie in der beiliegenden Anleitung. Hinweis: ① Halten Sie die Kamera beim Einschalten des Stabilisators mit einer Hand, falls die Drehung fehlschlägt. -
Seite 17: Motordrehmomenteinstellung
Betrieb für den Benutzer zu garantieren. Das Motordrehmoment lässt sich auf zwei verschiedenen Wegen anpassen: 1. Rufen Sie zunächst die entsprechende Produktseite des CRANE 3S in der ZY Play-App auf und wählen Sie dann unter dem Punkt „Einstellungen“ oben rechts ein Motordrehmoment aus, das Ihren Bedürfnissen entspricht. - Seite 18 Verwendung Neigungsachse 俯仰轴 Längsachse 横滚轴 Schwenkachse 航向轴 Verriegelungsmodus (L): Drücken Sie zur Aktivierung einmal auf die MODE-Taste. Dieser Modus blockiert die Bewegung aller drei Achsen, damit die Kamera in einer Aufnahmerichtung fixiert wird. Sie können Neigungs- und Schwenkachse manuell steuern, indem Sie den Joystick nach oben/unten und links/rechts bewegen. Neigungsachse 俯仰轴...
- Seite 19 Verwendung Neigungsachse Längsachse Schwenkachse Vortex-Modus (V): Drücken Sie zur Aktivierung zweimal auf die POV-Taste. Der Motor der Neigungsachse dreht sich um einen Winkel von 90° nach oben und folgt, wie auch die Motoren der Rollachse und der Schwenkachse, der Bewegung des Griffs.
-
Seite 20: Befestigen Und Lösen Des Transmount 3S Easysling-Griffs
Verwendung Neigungsachse Längsachse Schwenkachse Go-Modus (GO): Halten Sie zur Aktivierung die POV-Taste gedrückt. Die Kamera schwenkt nach links/rechts und neigt sich nach der Bewegung des Stabilisators mit schnellerer Geschwindigkeit nach oben/unten, während die Längsachse gesperrt ist. Befestigen und Lösen des TransMount 3S EasySling-Griffs 1. -
Seite 21: Befestigen Und Lösen Des Transmount Crane 3S Smartsling-Griffs
Verwendung Befestigen und Lösen des TransMount CRANE 3S SmartSling-Griffs 1. Schieben Sie die sich unten am Akkufach befindliche Schutzabdeckung auf, um diese zu öffnen. 2. Setzen Sie den SmartSling-Griff in den vorgesehenen Steckplatz ein. 3. Vergewissern Sie sich, dass die Sicherheitsverriegelung geschlossen ist, bevor Sie die Verriegelung, die sich in der Nähe des Akkufachs befindet, zuziehen. -
Seite 22: Befestigen Und Lösen Des Verlängerungsarms
Sie dann die Kabelabdeckung wieder daran an. Ziehen Sie die Stellschrauben an und befestigen Sie die Gummiabdeckung wieder am horizontalen Ausleger. Achten Sie bei der Anbringung darauf, dass keines der Kabel gequetscht oder überdehnt wird. Eine Anleitung zur Montage des Verlängerungsarms finden Sie auf der offiziellen Website von ZHIYUN unter www.zhiyun-tech.com. - Seite 23 Verwendung 7. Befolgen Sie zum Abnehmen des Verlängerungsarms die nachstehend aufgeführten Schritte: ① Verwenden Sie zunächst einen M2.5-Schraubenschlüssel, um die acht M3-Schrauben am Verlängerungsarm zu lösen. ② Nehmen Sie dann einen M1.3-Schraubenschlüssel zur Hand, um die Stellschrauben der Kabelabdeckung zu lösen. ③...
-
Seite 24: Manuelle Winkelsperre
Verwendung Manuelle Winkelsperre Im Schwenkfolge- und Verriegelungsmodus (PF) und (L) können Sie die Kamera manuell in einen bestimmten Winkel drehen. Dann lösen Sie den Griff, damit die Kameraposition fixiert wird. Im Schwenkfolge-Modus (PF) können Sie den Winkel der Neigungsachse manuell einstellen. Im Verriegelungsmodus (L), können Sie den Winkel der Schwenk- und Neigungsachse manuell einstellen. -
Seite 25: App-Betrieb
Kamera-Steuerungskabel mit Ihrer Kamera. Aktivieren Sie anschließend die Bluetooth-Funktion Ihres Telefons. 2. Öffnen Sie nun die ZY Play-App und navigieren Sie zur Produktseite des CRANE 3S. Tippen Sie auf „Verbinden“, um über den entsprechenden Bluetooth-Namen eine Verbindung zum Stabilisator herzustellen. (Den Bluetooth-Namen des Stabilisators finden Sie entweder als USER-ID: XXXX auf der Unterseite der Schnellwechselplatte oder durch Aufrufen des Menübildschirms und Auswahl des Menüpunkts „Info“.) -
Seite 26: Kalibrierung Und Firmware-Aktualisierung
Schalten Sie den Stabilisator ein und versetzen Sie ihn in den Standby-Modus. Stellen Sie nun mit Hilfe eines USB-C-Kabels eine Verbindung zwischen dem USB-Anschluss des Stabilisators und dem eines Computers her. Öffnen Sie dann das Programm „Zhiyun Gimbal- Werkzeuge“, klicken Sie oben auf „Öffnen“ und anschließend unten auf „Kalibrierung“. Folgen Sie jetzt nur noch den eingeblendeten Anweisungen, um das Kalibrierverfahren ordnungsgemäß... - Seite 27 Kalibrierung und Firmware-Aktualisierung 3. Sechsseitige Kalibrierung über OLED-Display-Anleitung: Verbinden Sie den Stabilisator mit dem SmartSling-Griff, schalten Sie den Stabilisator ein und versetzen Sie ihn in den Standby-Modus. Drücken Sie dann die MENU-Taste und stellen Sie das Einstellrad auf die Option "Kalibrierung". Drücken Sie nun einmal auf die rechte Seite des Einstellrades, um die Auswahl zu bestätigen, und dann noch einmal auf „Ja“, um die Kalibrierung einzuleiten.
-
Seite 28: Motorfeinabstimmung
USB-Anschluss des Stabilisators und dem eines Computers her. 1. Rufen Sie dann über die URL-Adresse www.zhiyun-tech.com die offizielle Website von ZHIYUN auf. Klicken Sie dort auf die Schaltfläche „Download“. Suchen Sie nach dem für Ihr System benötigten USB-Treiber und der aktuellsten Firmware- Version für Ihr Stabilisatormodell und laden Sie beide Dateien herunter (Für Mac und... -
Seite 29: Technische Daten Zum Produkt
Technische Daten zum Produkt Produktmodell：CR107 Technische Daten Projekte Min. Standard Max. Anmerkung Betriebsspannung 9,8 V 11,1 V 25,2 V 5400 Betriebsstrom 360 mA Mechanischer 360° Unbegrenzte Drehung Neigungsbereich Mechanischer -255° 330° +75° Rollbereich Mechanischer 360° Unbegrenzte Drehung Schwenkbereich Betriebstemperatur -10 ℃ 25 ℃... - Seite 30 Temperaturen deutlich mehr Zeit in Anspruch. Alle Daten in dieser Bedienungsanleitung wurden durch interne Versuche der Labore von ZHIYUN ermittelt. Beachten Sie, dass die gesammelten Daten je nach Testumgebung bis zu einem gewissen Grad voneinander abweichen können. Maßgeblich sind stets die Werte, die sich aus Ihrer tatsächlichen Nutzung des...
-
Seite 31: Haftungsausschluss Und Warnhinweise
Haftungsausschluss und Warnhinweise Vielen Dank, dass Sie sich für den ZHIYUN CRANE 3S entschieden haben. Die hier enthaltenen Angaben betreffen Ihre Sicherheit, Rechte und Pflichten. Bitte lesen Sie diese Anleitung aufmerksam durch, um eine korrekte Konfiguration vor der Verwendung zu gewährleisten. Falls Sie die Anleitungen und Warnhinweise hier nicht lesen und befolgen, drohen Ihnen und unbeteiligten Dritten schwere Verletzungen sowie Geräte-... -
Seite 32: Sicherheitshinweise
äußeren Kräften ausgesetzt wird, kann er beschädigt werden und funktioniert dadurch möglicherweise nicht mehr richtig. 2. Stellen Sie sicher, dass beim Einschalten des CRANE 3S die Drehbewegung der Gimbalachsen nicht durch äußere Einflüsse behindert wird. 3. CRANE 3S ist nicht wasserfest. Bringen Sie CRANE 3S nicht mit jeglichen Flüssigkeiten oder Reinigern in Kontakt. - Seite 33 Trennen Sie Akku und Ladegerät nach vollständiger Ladung. 2. Schließen Sie Akkus nicht direkt an eine Steckdose oder Kfz-Steckdose an. Verwenden Sie zum Aufladen immer ein von ZHIYUN zugelassenes Netzteil. ZHIYUN übernimmt keine Haftung, falls Akkus über das Ladegerät eines Drittanbieters aufgeladen werden.
-
Seite 34: Akkupflege
Haftungsausschluss und Warnhinweise von mehr als +45 ° C oder weniger als 0 ° C aufweisen, kann dies dazu führen, dass die Akkus auslaufen, überhitzen oder beschädigt werden. 5. Prüfen Sie das Ladegerät vor der Benutzung. Stellen Sie sicher, dass Gehäuse, Kabel, Stecker und andere Teile intakt sind. -
Seite 35: Garantiebedingungen
1. Kunden haben Anspruch auf einen Ersatz oder eine kostenlose Reparatur, falls das Produkt innerhalb von 15 Tagen nach Erhalt Qualitätsmängel aufweist. 2. Kunden sind berechtigt, den kostenlosen Reparaturdienst von ZHIYUN für jedes Produkt zu nutzen, das sich bei normalen Betriebsbedingungen durch Material- oder Herstellungsfehler innerhalb der geltenden Garantiezeitraum als defekt erweist, die 12 Monate ab dem Kaufdatum beginnt. -
Seite 36: Kontaktkarte
Kontaktkarte Website Weibo Vimeo Google+ Facebook Facebook (Zhiyun Support) (Zhiyun Tech) Youku Youtube Wechat Instagram... - Seite 37 This product is confirmed to meet quality standards and nach strenger Überprüfung zum Verkauf zugelassen. permitted for sale after strict inspection. Qualitätsprüfer: QC Inspector: Laden Sie die aktuelle Version von www.zhiyun-tech.com herunter. Änderung der Informationen in diesem Dokument vorbehalten. ™ ZHIYUN ist eine Marke von ZHISHEN.
