Wandmontage - MHZ BASIC Montage- Und Bedienungsanleitung

Rollo BASIC |
Store enrouleur BASIC

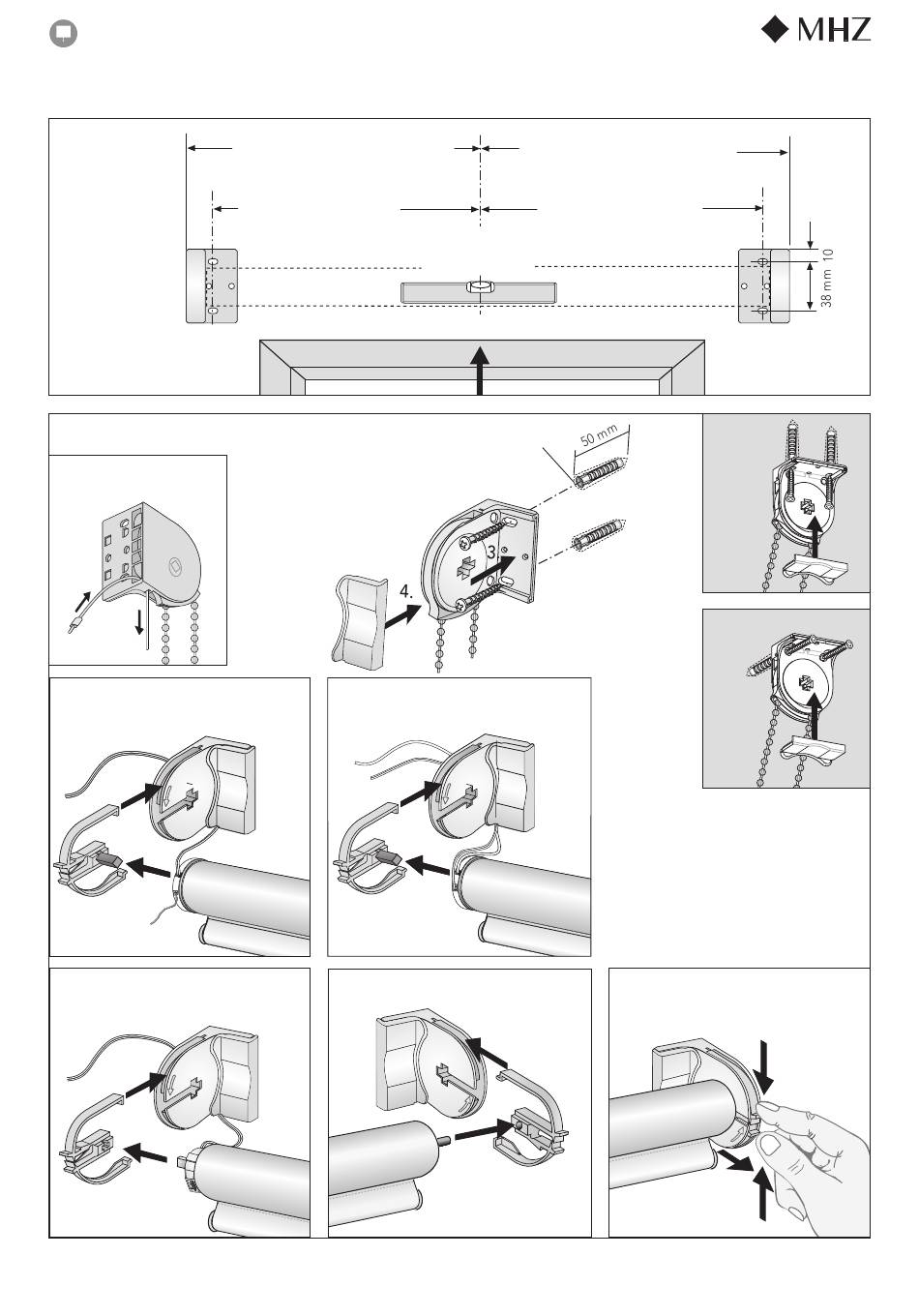

Trägermontage Supports de fixation Bracket mounting
Anzeichnen
Marquage
Mark
Fixation murale Wall installation

Wandmontage

Mit Pendelsicherung s. Seite 5
Avec guidage latéral voir page 5
With side guide see p. 5
1.
Elektro-Antrieb Sonesse 30 RTS
Moteur électrique Sonesse 30 RTS
Electric drive Sonesse 30 RTS
6.
5.
Elektro-Antrieb WT 28
Moteur électrique WT 28
Electric drive Sonesse WT 28
6.
5.
2
| Roller Blind BASIC
1/2 Bestellbreite (1/2 Gesamtbreite)
1/2 largeur de commande (1/2 largeur totale)
1/2 ordering width (1/2 total width)
1/2 Bestellbreite - 22 mm
1/2 largeur de commande - 22 mm
1/2 ordering width - 22 mm
Fenstermitte
Elektro-Antrieb Sonesse 30 DCT
Moteur électrique Sonesse 30 DCT
Electric drive Sonesse 30 DCT
6.
1/2 Bestellbreite (1/2 Gesamtbreite)
1/2 largeur de commande (1/2 largeur totale)
1/2 ordering width (1/2 total width)
1/2 Bestellbreite - 22 mm
1/2 largeur de commande - 22 mm
1/2 ordering width - 22 mm
waagerecht ausrichten
alignement horizontal
align horizontally
Milieu fenêtre Centre of window
Bohrung ø 6 mm
perçage ø 6 mm
Drill hole ø 6 mm
5.
Click
8.
7.
Decke
Plafond
Ceiling
2.
Nische
Niche
Niche
Demontage
Démontage
Dismounting
2.
Technische Änderungen vorbehalten, Ausgabe 07.2021
Sous réserve de modifications techniques, edition 07.2021
Subject to technical changes, Edition 07.2021
1.
1.
