bAsic
Modell 04-1620 Kette mit Trägermontage
Modell 04-1622 Kette mit Befestigungsschiene
Modell 04-1630 Elektro 24 V LT 28 oder Sonesse RTS, mit Trägermontage
Modell 04-1632 Elektro 24 V LT 28 oder Sonesse RTS, mit Befestigungsschiene

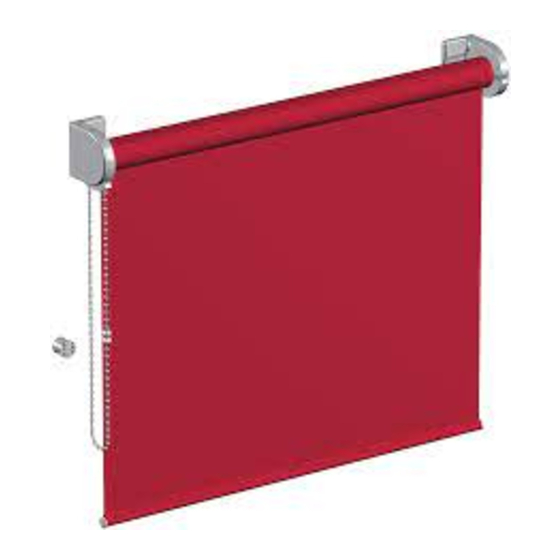

Modell 04-1620, 04-1622: Seitenzug-Rollo mit integriertem Kettenzuggetriebe, drehbarer Kettenradabdeckung
und Bremse. Rollowelle aus weiß lackiertem Stahlblech, ø 25 mm bis Breite 180 cm, ø 38 mm bis Breite 280 cm,
ø 43 mm bis Breite 320 cm. Innenliegender Fallstab aus Stahlrohr ø 12 mm, weiß ummantelt.
Modell 04-1630, 04-1632: Elektro-Rollo 24 V mit Antrieb LT 28, mit einstellbarer Endabschaltung, Rollowelle aus
Aluminium ø 29 mm oder mit Antrieb Sonesse RTS mit integriertem Funkempfänger, besonders geräuscharm,
einstellbare Endabschaltung, Rollowelle aus weiß lackiertem Stahlblech ø 38 mm. Innenliegender Fallstab aus
Stahlrohr ø 12 mm, weiß ummantelt.
�������
12

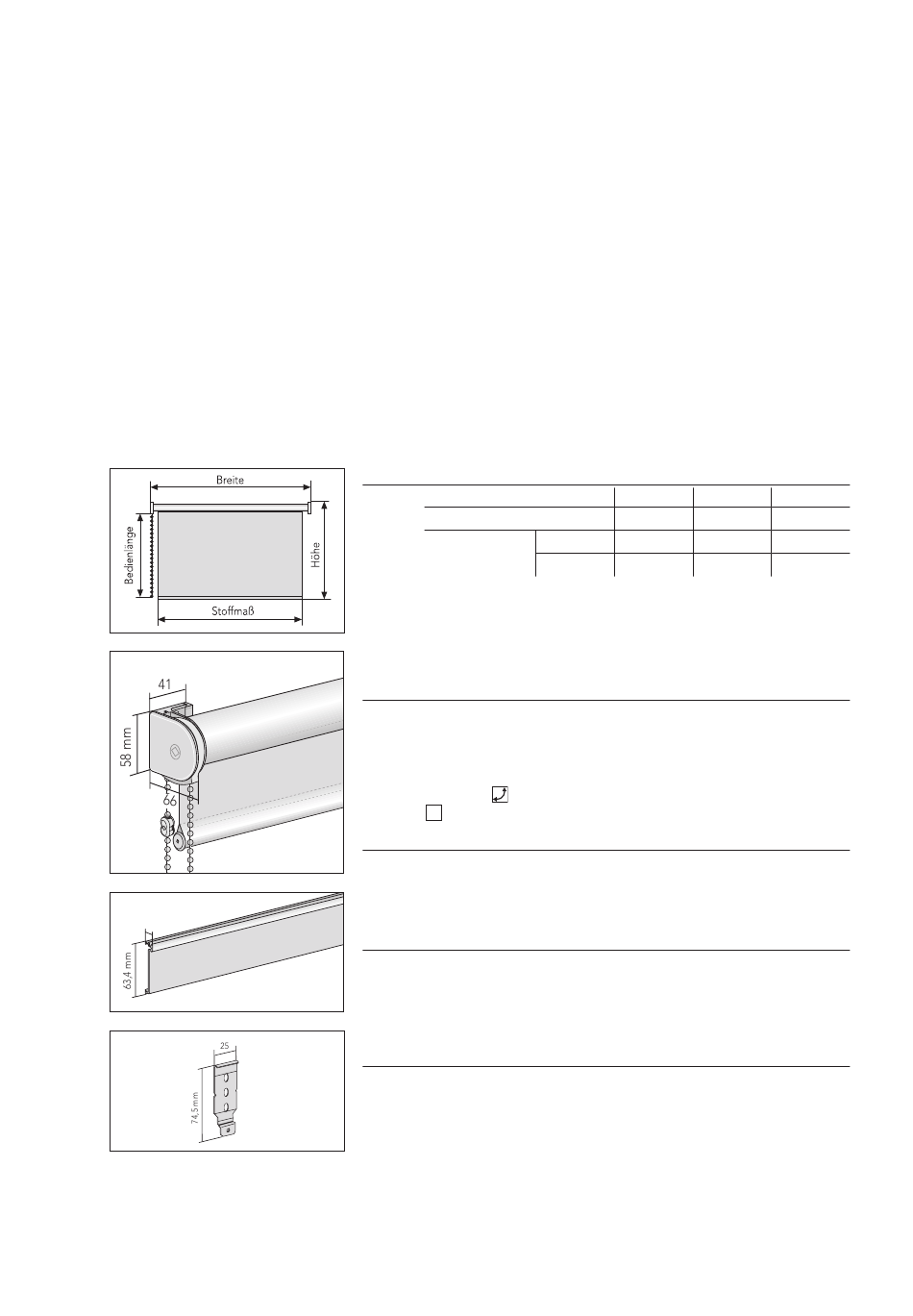

bestellmaße
Maße: Modell
04-1620, 04-1622
04-1630, 04-1632
* Stoffbedingte Abweichungen möglich, Verhältnis Breite : Höhe mindestens 1 : 4
– Breite, Höhe. Bei Nischenmontage: Breite = Nischenmaß – 2 mm
– Bitte beachten: Stoffmaß = Breite – 40 mm
– Elektro 24 V LT 28: Stoffmaß = Breite – 48 mm
– Elektro 24 V Sonesse RTS: Stoffmaß = Breite – 45 mm
stoffe
Siehe MHZ-Kollektion. MHZ-Rollos werden, wenn möglich, ohne Quernaht hergestellt:
– Ist die Rollohöhe oder die Rollobreite kleiner als die Stoffbreite, kann ohne Quernaht
gefertigt werden.
– Überschreiten Rollobreite und Rollohöhe (abzgl. einer Verarbeitungszugabe von 25 cm) die
Stoffbreite, ist eine Quernaht erforderlich. Restbahn und Quernaht werden oben angesetzt.
– Bei Dekorstoffen ohne -Symbol ist die Stoffbreite die max. Rollobreite.
– Stoffe mit -Symbol nur bis 180 cm Rollobreite geeignet.
��
bedienung
Kettenzug mit transparenter Bedienkette, links oder rechts.
Bedienlänge = Rollohöhe – 20 cm, größere Längen auf Wunsch.
Elektro-Antrieb 24 V mit verschiedenen Steuerungsmöglichkeiten
siehe Elektro-Steuerungsbeispiele und Zubehör S. 86 bis 89.
Zusatzausstattung
– Außenliegende Fallstäbe aus Aluminium (100, 171): Tropfenform 12 x 21 mm,
– Pendelsicherung (nicht für Fallstab Rechteckform)
– Schabracke/Perlenband
– Metallkette
Montage
Träger für Wand- und Deckenmontage.
Distanzstücke für größeren Wandabstand.
Mit Befestigungschiene: Montageclip für Wand- und Deckenmontage,
bis 100 cm Breite 3 Clips, bis 200 cm Breite 4 Clips,
bis 320 cm Breite 5 Clips.
Min. Breite Max. Breite
10 cm* 320 cm*
LT 28 35 cm* 180 cm*
Sonesse RTS 48 cm* 280 cm*
Rechteckform 8 x 25 mm
Technische Änderungen vorbehalten, Ausgabe 09.2010
Max. Höhe
300 cm*
300 cm*
300 cm*
