MHZ BASIC 04-1624 Bedienungsanleitung

MHZ Rollo/Fenster und Türen/Technik
bAsic
mit Abdeckung
Modell 04-1624 Kette mit Abdeckung
Modell 04-1634 Elektro 24 V LT 28 oder Sonesse RTS, mit Abdeckung

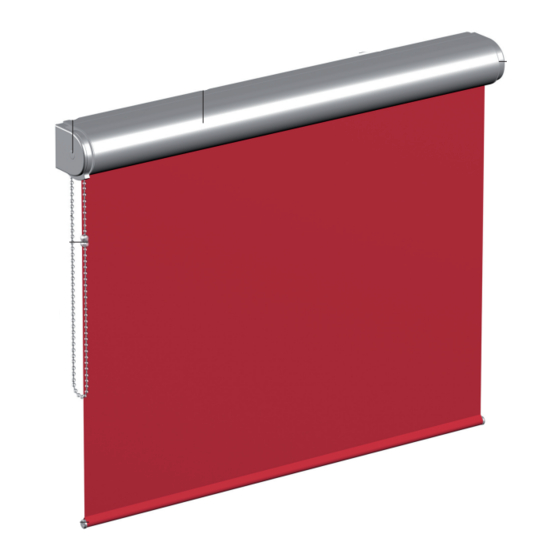

Modell 04-1624: Seitenzug-Rollo mit integriertem Kettenzuggetriebe, drehbarer Kettenradabdeckung und
Bremse. Rollowelle aus weiß lackiertem Stahlblech, ø 25 mm, ø 38 mm. Abdeckung aus Aluminium, strangge-
presst, Fallstab aus Stahlrohr ø 12 mm, weiß ummantelt.
Modell 04-1634: Elektro-Rollo 24 V mit Antrieb LT 28, mit einstellbarer Endabschaltung, Rollowelle aus
Aluminium ø 29 mm oder mit Antrieb Sonesse RTS mit integriertem Funkempfänger, besonders geräuscharm,
einstellbare Endabschaltung, Rollowelle aus weiß lackiertem Stahlblech ø 38 mm. Abdeckung aus Aluminium,
stranggepresst, Fallstab aus Stahlrohr ø 12 mm, weiß ummantelt.
������
��������
����
����
Wand
�����
�����
�����
�����
Decke
�����
�����
Instabile Decke
��
��
��
18

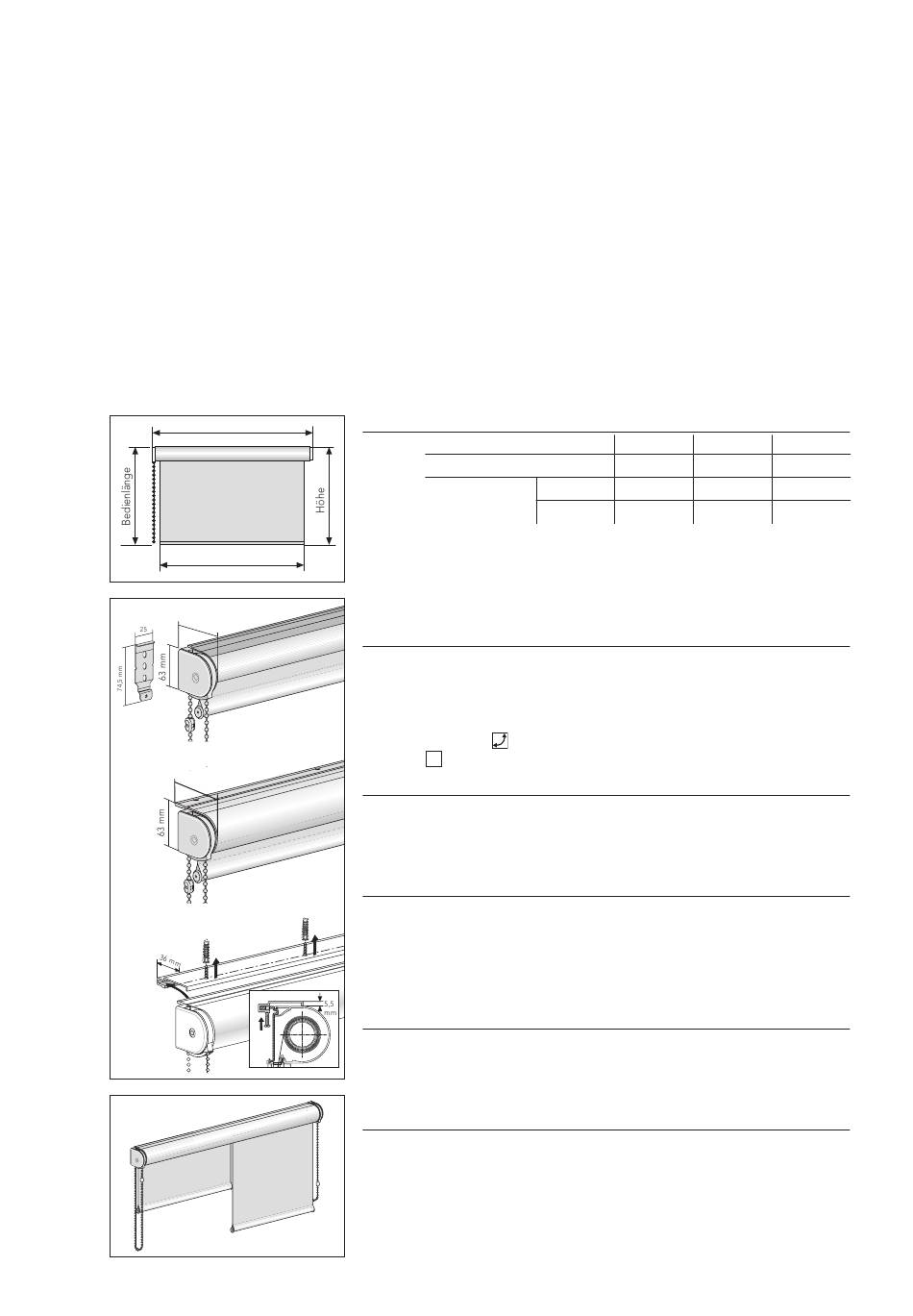

bestellmaße
Maße: Modell
04-1624
04-1634
* Stoffbedingte Abweichungen möglich, Verhältnis Breite : Höhe mindestens 1 : 4
– Breite, Höhe
– Bitte beachten: Stoffmaß = Breite – 41 mm
– Elektro 24 V LT 28: Stoffmaß = Breite – 44 mm
– Elektro 24 V Sonesse RTS: Stoffmaß = Breite – 42 mm
stoffe
Siehe MHZ-Kollektion. MHZ-Rollos werden, wenn möglich, ohne Quernaht hergestellt:
– Ist die Rollohöhe oder die Rollobreite kleiner als die Stoffbreite, kann ohne Quernaht
gefertigt werden.
– Überschreiten Rollobreite und Rollohöhe (abzgl. einer Verarbeitungszugabe von 25 cm) die
Stoffbreite, ist eine Quernaht erforderlich. Restbahn und Quernaht werden oben angesetzt.
– Bei Dekorstoffen ohne -Symbol ist die Stoffbreite die max. Rollobreite.
– Stoffe mit -Symbol nur bis 180 cm Rollobreite geeignet.
��
bedienung
Kettenzug mit transparenter Bedienkette, links oder rechts.
Bedienlänge = Rollohöhe – 20 cm, größere Längen auf Wunsch.
Elektro-Antrieb 24 V mit verschiedenen Steuerungsmöglichkeiten
siehe Elektro-Steuerungsbeispiele und Zubehör S. 86 bis 89.
Zusatzausstattung
– Außenliegender Fallstab aus Aluminium (100, 171): Tropfenform 12 x 21 mm,
Rechteckform 8 x 25 mm
– Pendelsicherung (nicht für Fallstab Rechteckform)
– Schabracke/Perlenband
– Metallkette
– Aluminium-Abdeckkappen
04-1640: Geteilter behang
Max. Breite 2 x 200 cm, min. Breite 100 cm, max. Höhe 300 cm,
Lichtspalt zwischen den Behängen 1,8 cm.
Die 2 Rollos werden einzeln nach Größe und Stoffgruppe zzgl. des genannten Aufpreises
berechnet.
Montage
Montageclip für Wandmontage.
Deckenmontage direkt mit spezieller Abdeckung für feste Untergründe, für instabile Decken
mit Montageprofil (im Lieferumfang enthalten),
bis 100 cm Breite 3 Clips, bis 200 cm Breite 4 Clips, bis 280 cm Breite 5 Clips.
Min. Breite Max. Breite
10 cm* 280 cm*
LT 28 35 cm* 180 cm*
Sonesse RTS 48 cm* 280 cm*
Technische Änderungen vorbehalten, Ausgabe 09.2010
Max. Höhe
300 cm*
300 cm*
240 cm*
