8.3

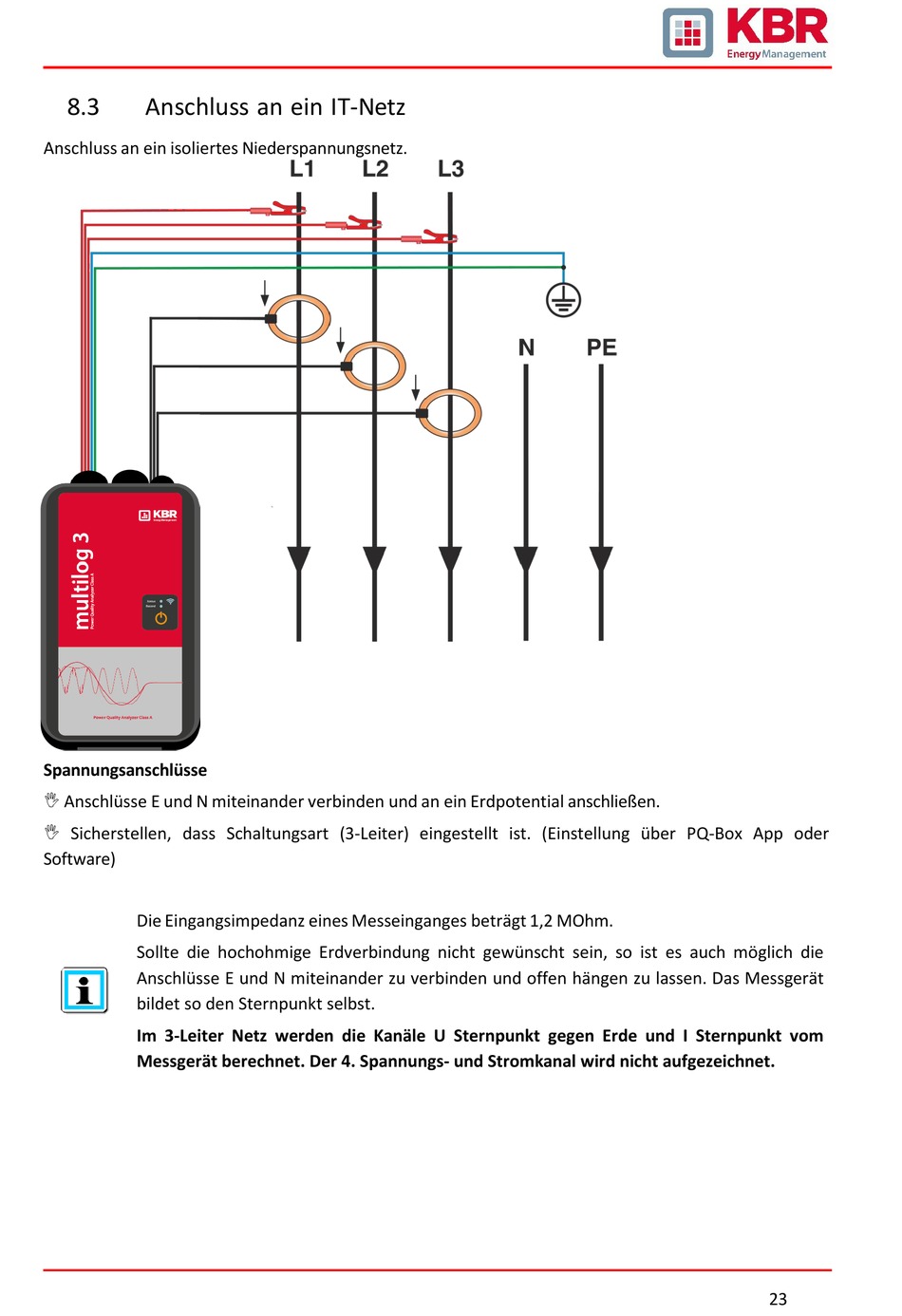

Anschluss an ein IT-Netz

Anschluss an ein isoliertes Niederspannungsnetz.
Spannungsanschlüsse
 Anschlüsse E und N miteinander verbinden und an ein Erdpotential anschließen.
 Sicherstellen, dass Schaltungsart (3-Leiter) eingestellt ist. (Einstellung über PQ-Box App oder
Software)
Die Eingangsimpedanz eines Messeinganges beträgt 1,2 MOhm.
Sollte die hochohmige Erdverbindung nicht gewünscht sein, so ist es auch möglich die
Anschlüsse E und N miteinander zu verbinden und offen hängen zu lassen. Das Messgerät
bildet so den Sternpunkt selbst.
Im 3-Leiter Netz werden die Kanäle U Sternpunkt gegen Erde und I Sternpunkt vom
Messgerät berechnet. Der 4. Spannungs- und Stromkanal wird nicht aufgezeichnet.
23
