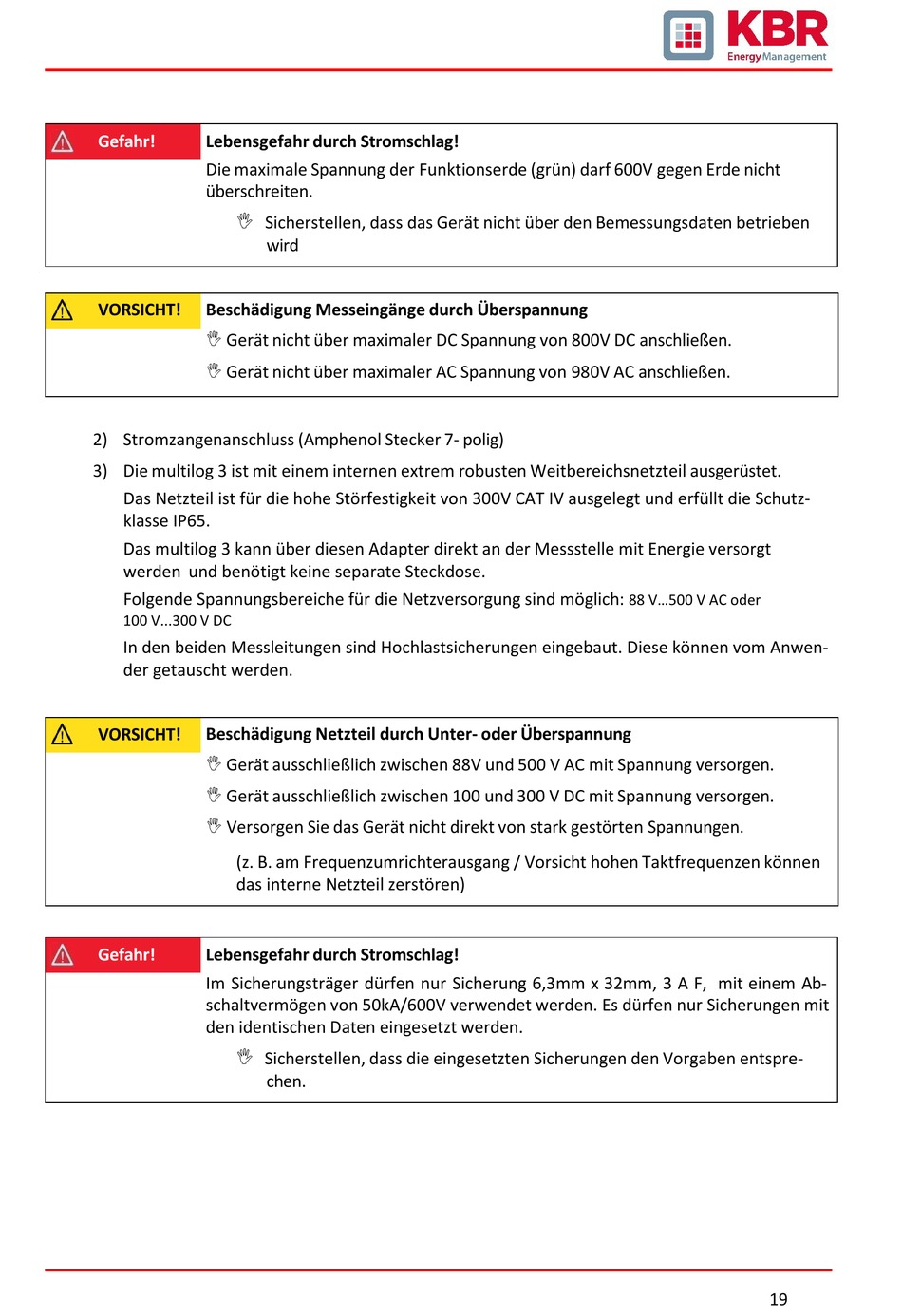

Gefahr!
Lebensgefahr durch Stromschlag!
Die maximale Spannung der Funktionserde (grün) darf 600V gegen Erde nicht
überschreiten.
Beschädigung Messeingänge durch Überspannung
VORSICHT!
Gerät nicht über maximaler DC Spannung von 800V DC anschließen.
Gerät nicht über maximaler AC Spannung von 980V AC anschließen.
2) Stromzangenanschluss (Amphenol Stecker 7- polig)
3) Die multilog 3 ist mit einem internen extrem robusten Weitbereichsnetzteil ausgerüstet.
Das Netzteil ist für die hohe Störfestigkeit von 300V CAT IV ausgelegt und erfüllt die Schutz-
klasse IP65.
Das multilog 3 kann über diesen Adapter direkt an der Messstelle mit Energie versorgt
werden und benötigt keine separate Steckdose.
Folgende Spannungsbereiche für die Netzversorgung sind möglich:
100 V...300 V DC
In den beiden Messleitungen sind Hochlastsicherungen eingebaut. Diese können vom Anwen-
der getauscht werden.
Beschädigung Netzteil durch Unter- oder Überspannung
VORSICHT!
Gerät ausschließlich zwischen 88V und 500 V AC mit Spannung versorgen.
Gerät ausschließlich zwischen 100 und 300 V DC mit Spannung versorgen.
Versorgen Sie das Gerät nicht direkt von stark gestörten Spannungen.
(z. B. am Frequenzumrichterausgang / Vorsicht hohen Taktfrequenzen können
das interne Netzteil zerstören)
Gefahr!
Lebensgefahr durch Stromschlag!
Im Sicherungsträger dürfen nur Sicherung 6,3mm x 32mm, 3 A F, mit einem Ab-
schaltvermögen von 50kA/600V verwendet werden. Es dürfen nur Sicherungen mit
den identischen Daten eingesetzt werden.
Sicherstellen, dass das Gerät nicht über den Bemessungsdaten betrieben
wird
Sicherstellen, dass die eingesetzten Sicherungen den Vorgaben entspre-
chen.
88 V...500 V AC oder
19
