Wir machen das

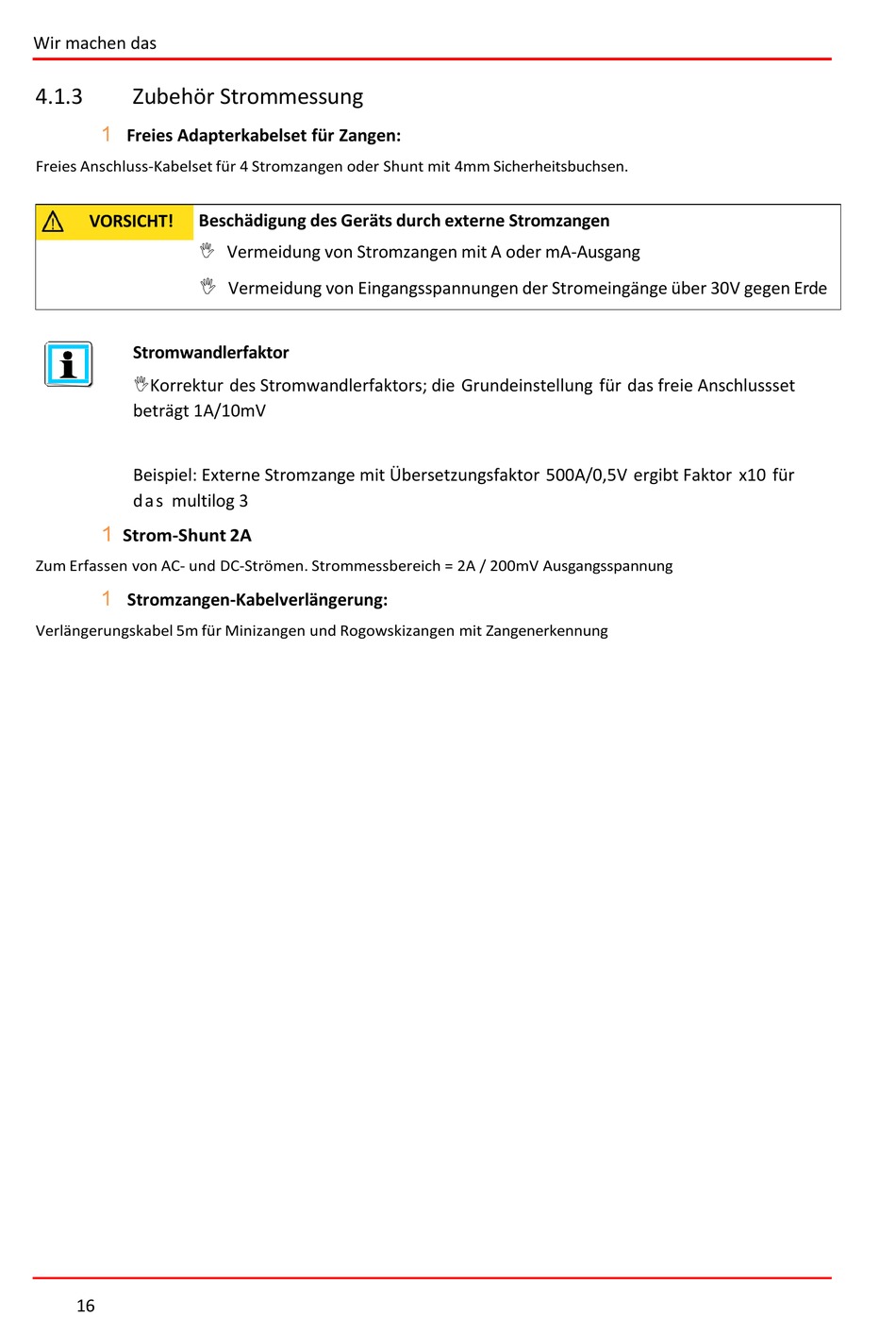

4.1.3
Zubehör Strommessung
1
Freies Adapterkabelset für Zangen:
Freies Anschluss-Kabelset für 4 Stromzangen oder Shunt mit 4mm Sicherheitsbuchsen.
Beschädigung des Geräts durch externe Stromzangen
VORSICHT!
Vermeidung von Stromzangen mit A oder mA-Ausgang
Stromwandlerfaktor
Korrektur des Stromwandlerfaktors; die Grundeinstellung für das freie Anschlussset
beträgt 1A/10mV
Beispiel: Externe Stromzange mit Übersetzungsfaktor 500A/0,5V ergibt Faktor x10 für
d a s multilog 3
1
Strom-Shunt 2A
Zum Erfassen von AC- und DC-Strömen. Strommessbereich = 2A / 200mV Ausgangsspannung
1
Stromzangen-Kabelverlängerung:
Verlängerungskabel 5m für Minizangen und Rogowskizangen mit Zangenerkennung
16
Vermeidung von Eingangsspannungen der Stromeingänge über 30V gegen Erde
