Wir machen das

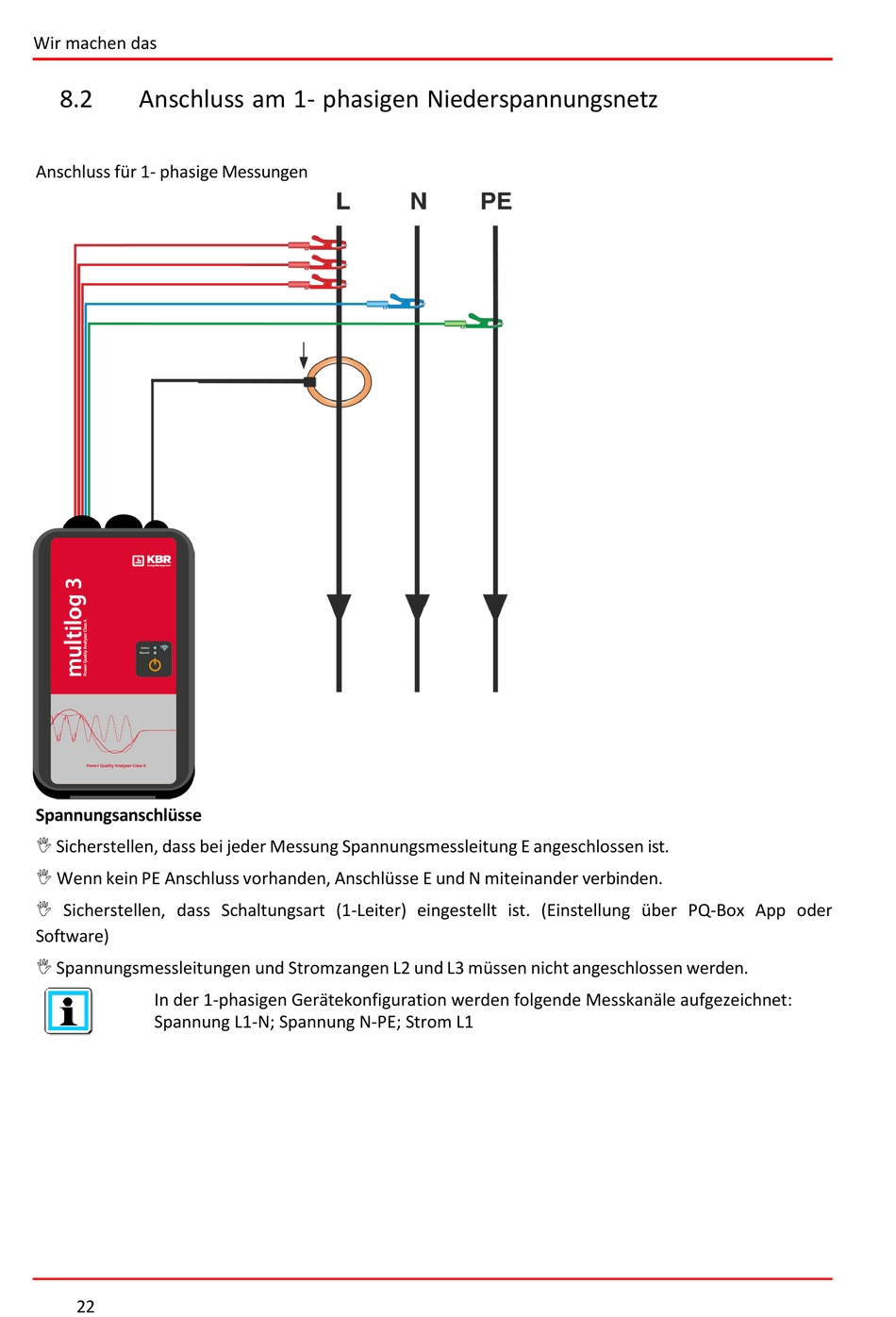

8.2
Anschluss am 1- phasigen Niederspannungsnetz
Anschluss für 1- phasige Messungen
Spannungsanschlüsse
Sicherstellen, dass bei jeder Messung Spannungsmessleitung E angeschlossen ist.
Wenn kein PE Anschluss vorhanden, Anschlüsse E und N miteinander verbinden.
Sicherstellen, dass Schaltungsart (1-Leiter) eingestellt ist. (Einstellung über PQ-Box App oder
Software)
Spannungsmessleitungen und Stromzangen L2 und L3 müssen nicht angeschlossen werden.
In der 1-phasigen Gerätekonfiguration werden folgende Messkanäle aufgezeichnet:
Spannung L1-N; Spannung N-PE; Strom L1
22
