Steckplatz
5 - HL/FH
6 - HL/FH
●
Dritter Steckplatzanschluss, angeschlossen an Prozessor 2 (Prozessor 2 muss installiert sein)
Steckplatz
7 - HL/LP
* Der Server wird in Abhängigkeit vom Servermodell mit einem oder zwei installierten Riser-Käfigen ausgeliefert.
Hinweise:
„Primär" bedeutet, dass der Riser-Käfig im primären Riser-Anschluss installiert ist.
„Sekundär" bedeutet, dass der Riser-Käfig im sekundären Riser-Anschluss installiert ist.
Durch Installation der in der obigen Tabelle aufgeführten Riser-Käfige am primären oder sekundären Riser-Anschluss
wird der Formfaktor der von diesen Riser Boards unterstützten PCIe-Karten bestimmt.
„FL/FH" bezieht sich auf volle Länge und volle Höhe. „HL/FH" bezieht sich auf halbe Länge und volle Höhe. „LP"
bezieht sich auf niedriges Profil.
Der PCIe x16 Riser-Käfig mit zwei Steckplätzen unterstützt mit einem Netzkabel eine maximale Leistung von 150 W.
Dieses Kabel muss für Wattleistungen der PCIe-Karte von mehr als 75 W verwendet werden.

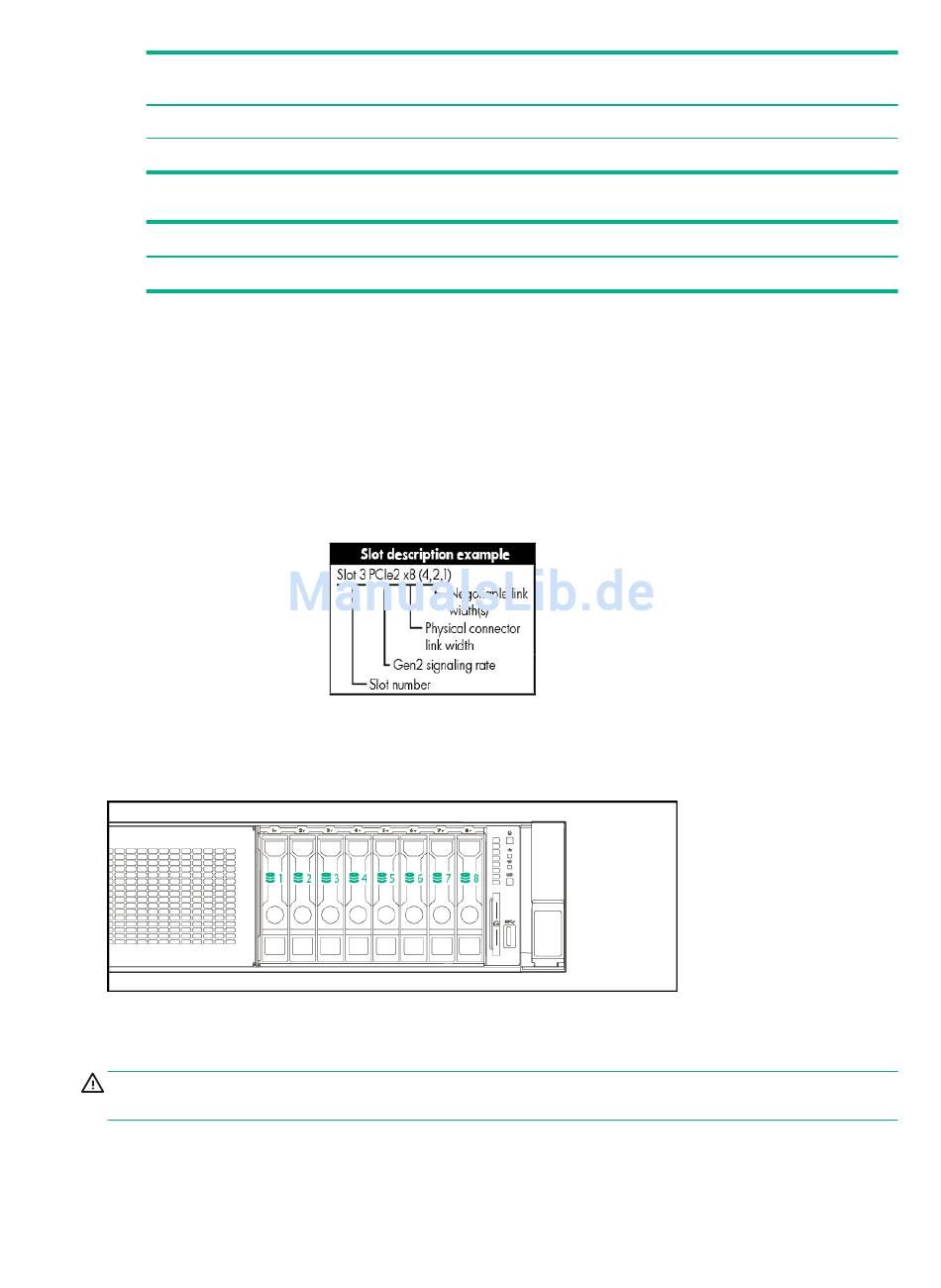

Nummerierung der Hot-Plug-Laufwerkseinschübe
Hot-Plug-Lüfter
ACHTUNG:
Prozessorkonfiguration in allen Lüftereinschüben Lüftermodule installiert werden.
12
Kapitel 1 Beschreibung der Komponenten
Damit die Serverkomponenten nicht beschädigt werden, müssen bei jeder
PCIe-Riser-Käfig mit drei
Steckplätzen*
PCIe3 x16 (8, 4, 2, 1)
PCIe3 x8 (8, 4, 2, 1)
PCIe-Steckplatz
PCIe3 x16 (8, 4, 2, 1)
PCIe 2-Steckplatz – x16 Riser-Käfig
—
—
