2.
Hardwarebeschreibung IP roLANd
2.1
Schnittstellen
Der IP roLANd besitzt fünf Anschlussmöglichkeiten, die wie folgt beschrieben werden:
Ser1:
Dient zur Konfiguration des IP roLANd via Direktanschaltung an PC (Terminalemulation)
-
oder zur Konfiguration/Datenübernahme des IP roLANdppp via Modemverbindung mit
Hilfe von DFÜ (s. Abb. 2.1a).
Ser2 :
Dient zur Gesprächsdatensammlung von einer TK-Anlage via serielle Übertragung (s.
-
Abb. 2.1a) oder senden und empfangen von seriellen Befehlen z.B. zur Berechtigungs-
umschaltung einer Nebenstelle in der TK-Anlage (s. Abb. 1.3).
IP Link:
-
Dient zur Gesprächsdatensammlung von einer TK-Anlage via IP Port. Es stehen zwei
Verbindungsmethoden zur Auswahl. 1.Client oder 2. Server.
Centronics:
Der Druckeranschluss findet zur Zeit in keiner Betriebsart des IP roLANd Verwendung (s.
-
Abb. 2.1a).
LAN:
Dient zur Ein/Anbindung des IP roLANd im Netzwerk des Kunden via TCP/IP (s. Abb.
-
2.1b) und/oder zur Gesprächsdatensammlung von einer TK-Anlage.
Power 6V=:
Anschluss für Netzteil 6V/900mA (s. Abb. 2.1b).
-
Unterhalb der Schnittstellen Ser1 und Ser2 befinden sich Schiebeschalter. Mit diesen Schaltern kann
der Schnittstellentyp zwischen V.24 zu V.11 gewechselt werden.
Zur Zeit wird nur die V.24 Schnittstelle unterstützt und darf nicht geändert werden, da sonst
Kommunikationsprobleme zwischen dem IP roLANd und dem Endgerät entstehen. Im Standard
ist der Schalter auf V.24 eingestellt. Alle nachfolgenden
Erläuterungen über die Schnittstellen Ser1 und Ser2 basieren auf der Werkseinstellung des
Schiebeschalters.
Der Recovery Knopf wird zur Wiederherstellung der Werkseinstellungen des IP roLANd genutzt (s.
Abschnitt 6).

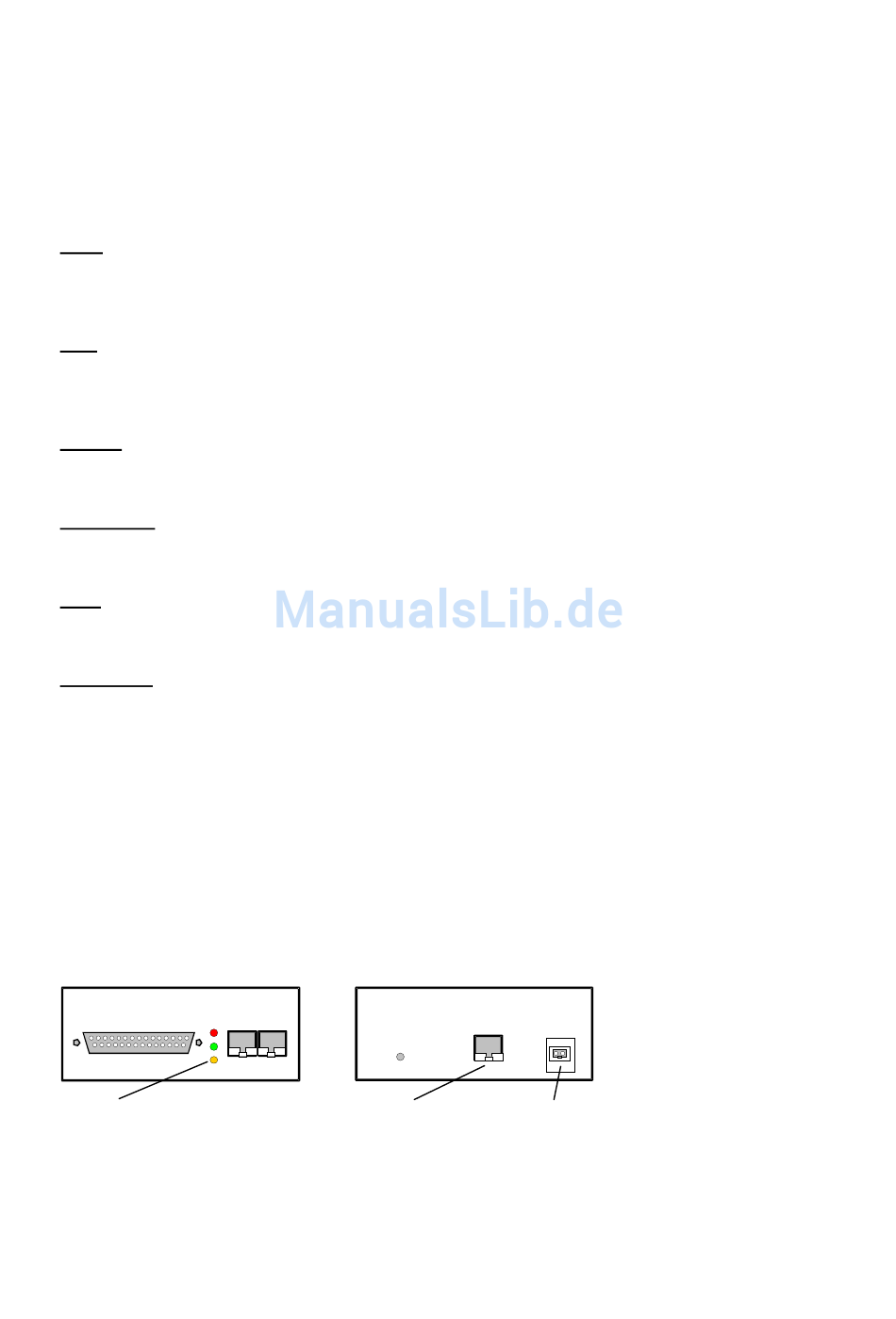

Abb. 2.1a
Traffic
Centronics
Power
Link
Statuslampen:
LAN Traffic
(rot)
Power
(grün)
LAN Link
(gelb)
Recovery
Ser1 Ser2
Knopf
Ethernet Anschluss
(10MB 10BaseT)
Abb. 2.1b
LAN
6V=
Poweranschluss
(6V=)
Seite - 6 -
