Inhaltszusammenfassung für Roland IP roLANdppp

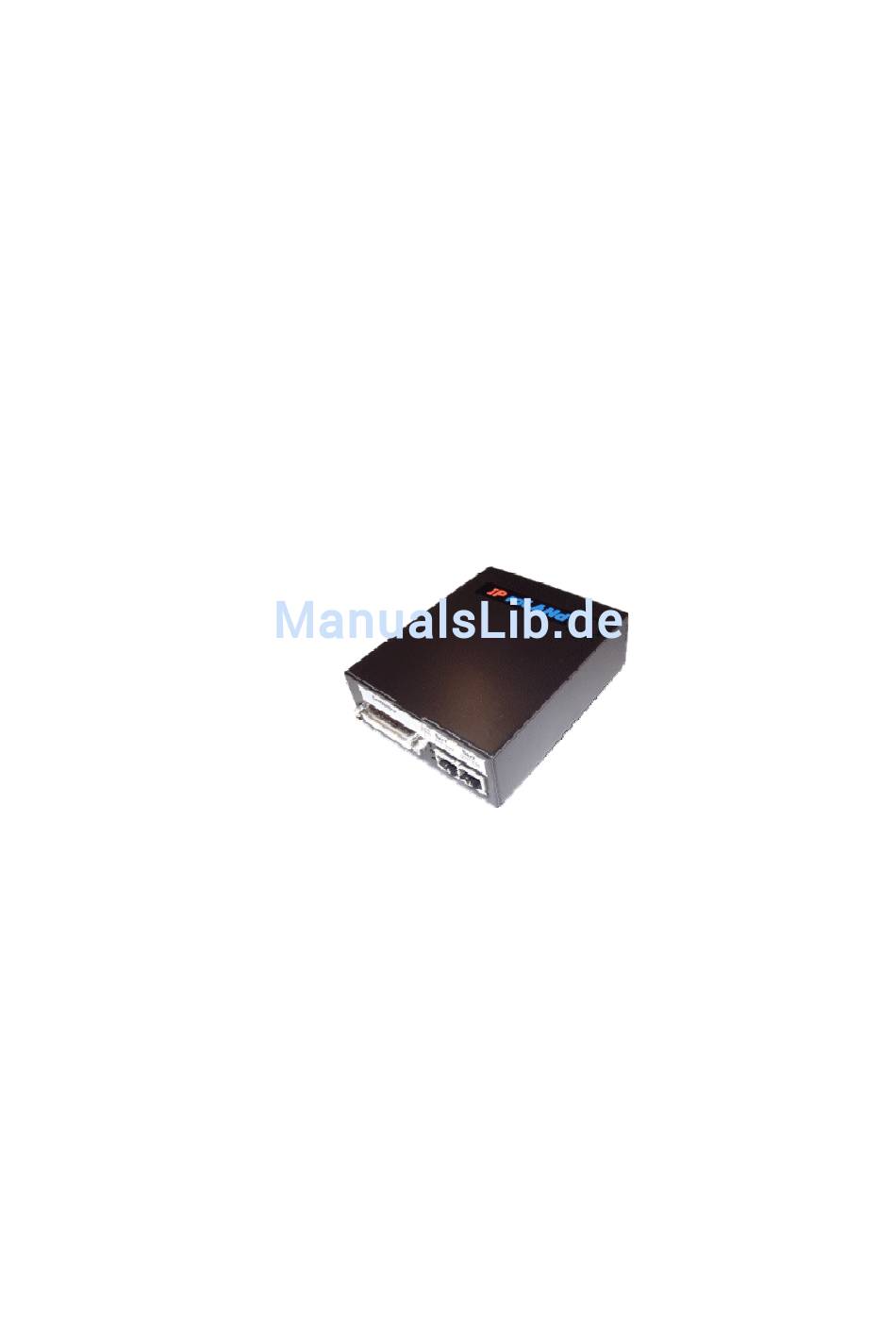

- Seite 1 Bedienungsanleitung für Systeme 7 7 7 7 roLANd 7 7 7 7 roLANd IP roLANdppp IP roLANd Version 4.2...
-
Seite 2: Inhaltsverzeichnis
Verbindung über Terminal zu IP roLANdppp 3.2.3 Verbindung über Telnet zu IP roLANd Systemen 3.2.4 Verbindung über Internet Explorer zu IP roLANd 3.2.5 Verbindung über Internet Explorer zu IP roLANdppp 3.2.6 Verbindung über FTP zu IP roLANd 3.2.7 Verbindung über FTP zu IP roLANdppp 3.2.8 Verbindung und Test der Ser2 (Datensammler) Konfiguration für IP roLANd Systeme... - Seite 3 Anhang 1: Sicherheitshinweise Anhang 2: IP roLANd Kommandos. Anhang 3: Verweise zur Schnellinbetriebnahme von IP roLANd Systemen. Seite - 3 -...
-
Seite 4: Allgemein
1 * V24 Modemanschlusskabel zur Konfiguration des IP roLANd oder zur Datenübernahme von TABS (Bez.: LE 78657 u. LE 78915) Der IP roLANd ist ein Datenlogger, der Gesprächsdaten einer abgesetzten Telefonanlage via einer seriellen Schnittstelle speichert. Die gesammelten Gesprächsdaten werden als ASCII File für den Abruf über das LAN / WAN oder ein DFÜ-Netzwerk bereitgestellt, wie in Abb. - Seite 5 Das Speichern bzw. Sammeln der Gesprächsdaten einer abgesetzten Telefonanlage kann auch über die LAN Schnittstelle des IP roLANd erfolgen. In diesem Fall arbeitet der IP roLANd als Server und die TK-Anlage sendet im Client Betrieb Gesprächsdaten an einen frei konfigurierbaren IP Port des IP roLANd.
-
Seite 6: Hardwarebeschreibung Ip Roland
Der Druckeranschluss findet zur Zeit in keiner Betriebsart des IP roLANd Verwendung (s. Abb. 2.1a). LAN: Dient zur Ein/Anbindung des IP roLANd im Netzwerk des Kunden via TCP/IP (s. Abb. 2.1b) und/oder zur Gesprächsdatensammlung von einer TK-Anlage. Power 6V=: Anschluss für Netzteil 6V/900mA (s. Abb. 2.1b). -
Seite 7: Inbetriebnahme Von Ip Roland Systemen
LAN des Kunden. Zur Inbetriebnahme verbinden Sie nun die serielle Schnittstelle Ser1 des IP roLANd mit der COMx Schnittstelle Ihres PCs. Nutzen Sie dafür das Kabel LE 79920 (s. Abb. 3.1a). Verbinden Sie die Ausgabeschnittstelle Ihrer TK-Anlage mit der seriellen Schnittstelle Ser2 des IP roLANd. -
Seite 8: Hardwareaufbau Von Ip Rolandppp
Abb. 3.1d). Verbinden Sie die Ausgabeschnittstelle Ihrer TK-Anlage mit der seriellen Schnittstelle Ser2 des IP roLANdppp. Nutzen Sie dafür das Kabel LE 78679 (s. Abb. 3.1d). Schließen Sie jetzt an die entsprechende Buchse Power 6V= am IP roLANdppp das Netzteil an (s. Abb. 3.1d). Bitte stecken Sie nun das Netzteil in eine Steckdose. -
Seite 9: Verbindung Über Terminal Zu Ip Rolandppp
Nach der 1. Eingabe von Buchstaben wird der Coderahmen allerdings richtig eingestellt. Abb. 3.2a Melden Sie sich nun an IP roLANd mit dem Benutzernamen admin an. Beim erstmaligen Login den Benutzernamen admin eingeben und einmal mit Return bestätigen. Der Begrüßungstext wird ausgegeben und IP roLANd meldet sich mit /home/admin (s. -
Seite 10: Verbindung Über Telnet Zu Ip Roland Systemen
Mit Verbinden stellen Sie eine Verbindung mit dem IP roLANd her (s. Abb. 3.2e). Abb. 3.2e Melden Sie sich mit dem Benutzer admin an den IP roLANd an. Falls Sie über ein Laptop/PC mit eingebauter Netzwerkkarte und ein gekreuztes Netzwerkkabel (Kat5 Crossover RJ45) verfügen, können Sie sich auch direkt mit dem IP roLANd über Telnet verbinden. -
Seite 11: Verbindung Über Internet Explorer Zu Ip Roland
Starten Sie Ihren Internet Explorer, geben Sie in der Adressleiste die gültige IP-Adresse des IP roLANd ein und klicken anschließend auf den „Wechseln zu“ Button. Sie werden nun dazu aufgefordert einen Benutzernamen und ein Passwort einzutragen. Tragen Sie sowohl als Benutzer, als auch als Passwort „admin“... -
Seite 12: Verbindung Über Internet Explorer Zu Ip Rolandppp
IP-Adresse: 192.168.1.2 (feste DFÜ-Vorgabe) Die Beschreibungen können je Betriebssystem variieren. Starten Sie die DFÜ- Verbindung und warten Sie, bis Ihr PC am IP roLANd angemeldet ist. Starten Sie Ihren Internet Explorer, geben Sie in der Adressleiste die IP-Adresse 192.168.1.1 ein und klicken anschließend auf den „Wechseln zu“... -
Seite 13: Verbindung Über Ftp Zu Ip Roland
Verbindung über FTP zu IP roLANd Mit Hilfe von FTP werden über diese Verbindungsart die gesammelten Gesprächsdaten von TABS für Windows abgeholt. Ebenso kann von einem Rechner die Datei rc.config vom IP roLANd heruntergeladen, geändert und wieder hochgeladen werden. Die Verbindung ist nur möglich, wenn eine gültige Netzwerkadresse eingestellt ist oder die Standard IP-Adresse+Subnetmask verwendet... -
Seite 14: Verbindung Über Ftp Zu Ip Rolandppp
Verbindung über FTP zu IP roLANdppp Mit Hilfe von FTP werden über diese Verbindungsart die gesammelten Gesprächsdaten von TABS für Windows abgeholt. Ebenso kann von einem Rechner die Datei rc.config vom IP roLANdppp heruntergeladen, geändert und wieder hochgeladen werden. Die Verbindung ist nur möglich, wenn eine DFÜ- Verbindung zwischen dem IP roLANdppp und Ihrem PC... - Seite 15 Melden Sie sich als Benutzer admin an IP roLANd an und kontrollieren Sie den Datenfluss mit Hilfe des Kommandos ramtail –f. Dieses Kommando ermöglicht eine Onlineansicht auf die Ser2. Mit Strg C unterbrechen Sie diese Ansicht. In der Abbildung 3.8 sehen Sie die Darstellung von übertragenen Gesprächsdaten einer Hicom 300.
-
Seite 16: Konfiguration Für Ip Roland Systeme
Schnittstellengeschwindigkeit, Handshake, Coderahmen, Parität und Anzahl der Stopbits 7 eingegeben und mit Return bestätigt (s. Abb. 3.4b). Bitte achten Sie auf eine fehlerfreie Eingabe. Um eine Hilfe für die Eingabe zu sehen geben Sie einfach changeser am Prompt roLANd $ ein und bestätigen Sie mit return. - Seite 17 Sie mit Return (s. Abb. 3.5). Abb. 3.5 Ein Reboot des IP roLANd kann ebenfalls durch „Netzstecker ziehen“ erreicht werden. Warten Sie bei beiden Methoden bis der Prompt login: erscheint (ca. 2 min.) Die neue Netzwerkadresse ist nun eingestellt.
-
Seite 18: Konfiguration Der Werkseinstellungen Über Rc.config
Editors (Wordpad, Notepad) bearbeiten (s. Abschnitt 4). Nach Bearbeitung wird sie auf den IP roLANd zurückgespielt und der IP roLANd muß dann neu gestartet werden. Die Datei rc.config lässt sich ebenfalls direkt auf dem IP roLANd über den Terminaleditor VI parametrieren (s. Abschnitt 3.3.3). - Seite 19 # Dieser Editor bedient sich wie ein "vi" # Loeschen mit X # Einfuegen mit ESC I abc ESC # Verlassen mit speichern ESC :x # Verlassen ohne speichern ESC :q! # Ethernet-Einstellungen die den IP roLANd betreffen HOSTNAME=roLANd # Name IP_ADDR=192.168.191.101 # IP-Adresse des roLANd NETMASK=255.255.255.000...
- Seite 20 PORT_IP=5047 # LAN Port TIMEOUT_IP=60 Bitte keine Änderungen an diesen Werkseinstellungen vornehmen. Diese Werkseinstellungen stehen nur im IP roLANdppp zur Verfügung. Bitte keine Änderungen daran vornehmen. Wichtig: Achten Sie bei Bearbeitung dieser Dateiinhalte darauf, daß die Darstellung, Aufbau Format Datei...
- Seite 21 - stellt die Verbindung über FTP her admin - Benutzerlogin mit Benutzername/Passwort binary - Änderung der Formate put rc.config - lädt die Datei rc.config von Ihrem PC auf den IP roLANd - Verlassen der FTP Verbindung Abb. 3.5 Seite - 21 -...
-
Seite 22: Konfiguration Der Werkseinstellungen Über Vi Editor
Stellen Sie eine Verbindung über Terminal oder Telnet her. Am Prompt login: geben Sie jetzt das Kommando reboot ein und bestätigen Sie mit Return (s. Abb. 3.5). Ein Reboot des IP roLANd kann ebenfalls durch „Netzstecker ziehen“ erreicht werden. Warten Sie ca. 2 Minuten ab. Die neuen Konfigurationen sind nun aktiv. -
Seite 23: Konfiguration Der Werkseinstellungen Über Den Internet Explorer
Sie die einzelnen zu konfigurierenden Schnittstellen aufrufen. 3.3.4.1 Konfiguration der seriellen Schnittstellen Wählen Sie in der Menüleiste den Punkt „1. Serielle“ um die Ser1 des IP roLANd zu konfigurieren oder „2. Serielle“ um die Ser2 des IP roLANd zu konfigurieren. -
Seite 24: Konfiguration Der Lan-Schnittstelle
Dieser Eintrag wird nicht verwendet Domain: Dieser Eintrag wird nicht verwendet 3.3.4.3 Konfiguration des IP-Loggers Wählen Sie in der Menüleiste den Punkt „IP Logger“ um in das Konfigurationsmenü des IP roLANd IP-Loggers zu gelangen. !!Hinweis: Sollte die Schnittstelle IP-Logger verwendet werden, dann muß die Ser2 auf “Anwendung: Kein“... -
Seite 25: Konfiguration Der Systemeinstellungen
Zeichenlänge, einem eingetragenem Start- und Endezeichen berücksichtigt 1.) Empfangene Start- und Endezeichen werden vom IP-Logger des IP roLANd ausschließlich für die Erkennung eines Rohdatensatzes verwendet und werden nicht mit gespeichert, d.h. das der gespeicherte Rohdatensatz diese Zeichen nicht mehr enthält 3.3.4.4 Konfiguration der Systemeinstellungen... -
Seite 26: Änderung Der Passwörter
3.3.4.5 Änderung der Passwörter Wählen Sie in der Menüleiste den Punkt „Passwort“ um in die Benutzerpasswörter zu bearbeiten. Benutzerkennung: Geben Sie den Benutzer an, für den Sie das Passwort ändern möchten. Mögliche Benutzer sind „admin“ zur Konfiguration oder „test“ für den Datenabruf durch TABS Altes Passwort: Geben Sie das alte Benutzerpasswort an. -
Seite 27: Übernehmen Der Änderungen Und Neustart Des Ip Roland
Neustart aktiviert. Klicken Sie im Menü „Konfiguration“ auf den Button „Neustart“. Warten Sie, bis die Konfigurationsmenüs nach dem erfolgten Neustart erneut angezeigt werden. Ein Reboot des IP roLANd kann ebenfalls durch „Netzstecker ziehen“ erreicht werden, in diesem Fall wird das Konfigurationsmenü nicht automatisch erneut geöffnet. -
Seite 28: Abfragen Des Systemstatus Über Den Internet Explorer
Statusabfrage lediglich angezeigt und können nicht verändert werden. Für Änderungen der Werkseinstellungen lesen Sie bitte Abschnitt 3.3 dieser Dokumentation. Verbinden Sie sich über den Internet Explorer mit dem IP roLANd (siehe Abschnitt 3.2.4 und 3.2.5). Die Web- Konfiguration Startseite wird geöffnet. Klicken Sie auf den Menüpunkt „Status anzeigen“... - Seite 29 Zeigt die eingestellten Schnittstellenparameter sowie den momentanen Zustand der Leitungssignale an Webserverstatus: Zeigt den aktuellen Status des auf dem IP roLANd aktiven Webserver Logdateien: Zeigt die Logdateien des IP roLANd an. Voraussetzung für die Anzeige der Logdateien ist, das diese Einstellung aktiviert wurde. Es wird davon abgeraten Logdateien zu aktivieren, da sie zusätzlichen...
-
Seite 30: Tabs.it Datenabruf
Menü: Anlage / Anlage definieren / Dialogfenster Anlage definieren – Allgemein / Kommunikation. Zum Abruf der gespeicherten Gesprächsdatendatei daten komplettieren Sie im Reiter Kommunikation (tabssetup/Anlage definieren/Kommunikation) den FTP Zugang wie folgt: IP roLANd: IP roLANdppp: FTP: FTP: Ethernet: Einwahlnr.: ja + Nr. eingeben Verbindung: DFÜ... -
Seite 31: Zugangspaßwort Ändern
Buchstaben enthalten. Das Passwort achtet auf Groß- / Kleinschreibung und ist für alle Zugänge des IP roLANd gültig. Verbinden Sie sich über den Internet Explorer mit dem IP roLANd (s. Abschnitt 3.2.4). Wählen Sie im Menü Konfiguration den Punkt Passwort (s. Abb. 5.1):... - Seite 32 Problembehebung Wiederherstellung der Werkseinstellung: Terminal- oder Telnetverbindung zu IP roLANd aufbauen (s. Abschnitt 3.2). bei login: restore als Benutzerkennung eingeben. Die Konfigurationsdatei rc.config wird auf Werkseinstellung zurückgesetzt. Komplettreset: Terminalverbindung zu IP roLANd aufbauen (s. Abschnitt 3.2). Netzstecker ziehen, Recovery-Knopf drücken und gedrückt halten, während das Netzteil wieder eingesteckt wird.
-
Seite 33: Technische Daten
Stromversorgung: Steckernetzteil 6V/900mA Abmessungen: 100 x 120 x 40 (BxTxH mm) Gewicht: ca. 600g Schnittstellenbelegung In Abb. 7.1 wird die Schnittstellenbelegung der Ser1 und Ser2 am IP roLANd beschrieben. Abb. 7.1 V.24 1 RTS 2 DTR 3 TXD 4 DCD... -
Seite 34: Kabelbeschreibung
LE 78805 Netzwerk Ethernet RJ 45 RJ45 Netz Zugang Kabelbelegung Kabel LE 79920: IP roLANd an PC (9 pol. Com1), Länge 2 Meter, schwarz, RJ45 an 9pol. Sub D-Buchse Seite A Farbbelegung Seite B RJ45 9polige Buchse -------------------- weiß ------------------- ------------------- braun ------------------- -------------------- grün --------------------... -
Seite 35: Anhänge
Verbindung und Test der Ser2 (Datensammler) siehe Kapitel 3.2.6. Test der Verbindung über FTP siehe Kapitel 3.2.4. TABS.IT Datenabruf siehe Kapitel 4. Installation von IP roLANdppp über Laptop/PC per DFÜ (Analog-/ ISDN-Verbindung): Lieferumfang kontrollieren siehe Kapitel 1. Hardwareaufbau von IP roLANdppp im DFÜ-Netzwerk siehe Kapitel 3.1.2 Verbindung über Terminal für IP roLANdppp siehe Kapitel 3.2.2...
