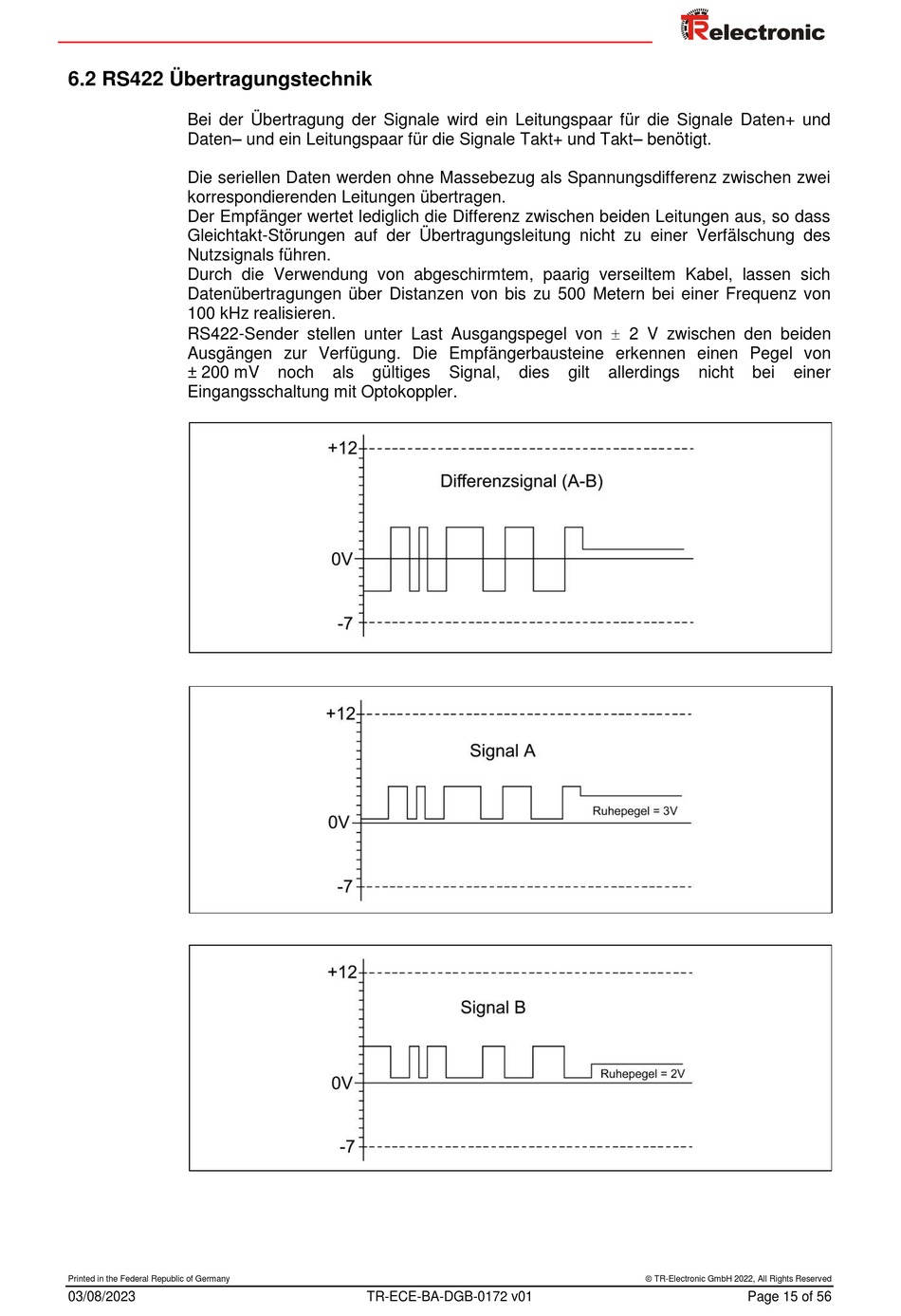

6.2 RS422 Übertragungstechnik
Bei der Übertragung der Signale wird ein Leitungspaar für die Signale Daten+ und
Daten– und ein Leitungspaar für die Signale Takt+ und Takt– benötigt.
Die seriellen Daten werden ohne Massebezug als Spannungsdifferenz zwischen zwei
korrespondierenden Leitungen übertragen.
Der Empfänger wertet lediglich die Differenz zwischen beiden Leitungen aus, so dass
Gleichtakt-Störungen auf der Übertragungsleitung nicht zu einer Verfälschung des
Nutzsignals führen.
Durch die Verwendung von abgeschirmtem, paarig verseiltem Kabel, lassen sich
Datenübertragungen über Distanzen von bis zu 500 Metern bei einer Frequenz von
100 kHz realisieren.
RS422-Sender stellen unter Last Ausgangspegel von  2 V zwischen den beiden
Ausgängen zur Verfügung. Die Empfängerbausteine erkennen einen Pegel von
± 200 mV
Eingangsschaltung mit Optokoppler.
