Betriebsanleitung ECL Comfort 310, Applikation A367
A367.2:
Wenn die von S6 gemessene WW-Temperatur niedriger
als die gewünschte WW-Temperatur im Speicher ist,
wird die Umwälzpumpe (P1) ausgeschaltet (AUS), sofern
die WW-Erwärmung im Vorrangbetrieb erfolgt und die
Tauscherladepumpe (P2) wird eingeschaltet (EIN). Die gewünschte
WW-Temperatur am Fühler S3 wird über das Motorregelventil (M1)
ausgeregelt.
Die gewünschte Warmwassertemperatur am Fühler S3 wird
bestimmt durch die gewünschte Speicherladetemperatur am
Fühler S9. Bei Erreichen der gewünschten WW-Temperatur
am Fühler S3 (bzw. max. 3 Minuten nach dem Start der
WW-Erwärmung) wird die Speicherladepumpe (P4) eingeschaltet
(EIN).
Die gewünschte Speicherladetemperatur ist in der Regel 5 bis 10
Grad höher als die gewünschte WW-Temperatur im Speicher.
Wenn die gewünschte Speicherladetemperatur am Fühler S9
nicht erreicht werden kann, erhöht der Regler ECL Comfort
schrittweise die gewünschte WW-Temperatur am Fühler S3, um die
Speicherladetemperatur aufzubauen. Ein maximaler Wert kann
eingestellt werden.
WW-Speicher mit 1 Temperaturfühler:
Übersteigt die von S6 gemessene WW-Temperatur die gewünschte
WW-Ausschalttemperatur im Speicher, dann werden die
Tauscherladepumpe (P2) und die Speicherladepumpe (P4)
ausgeschaltet (AUS). Nachlaufzeiten können eingestellt werden.
Das Motorregelventil (M1) regelt daraufhin wieder die gewünschte
Vorlauftemperatur im Heizkreis aus.
WW-Speicher mit 2 Temperaturfühlern:
Übersteigt die von S6 gemessene WW-Temperatur die gewünschte
WW-Einschalttemperatur und die an S8 gemessene Temperatur
die gewünschte Ausschalttemperatur, dann werden die
Tauscherladepumpe (P2) und die Speicherladepumpe (P4)
ausgeschaltet (AUS). Nachlaufzeiten können eingestellt werden.
Das Motorregelventil (M1) regelt daraufhin wieder die gewünschte
Vorlauftemperatur im Heizkreis aus.
8 | © Danfoss | 2021.03

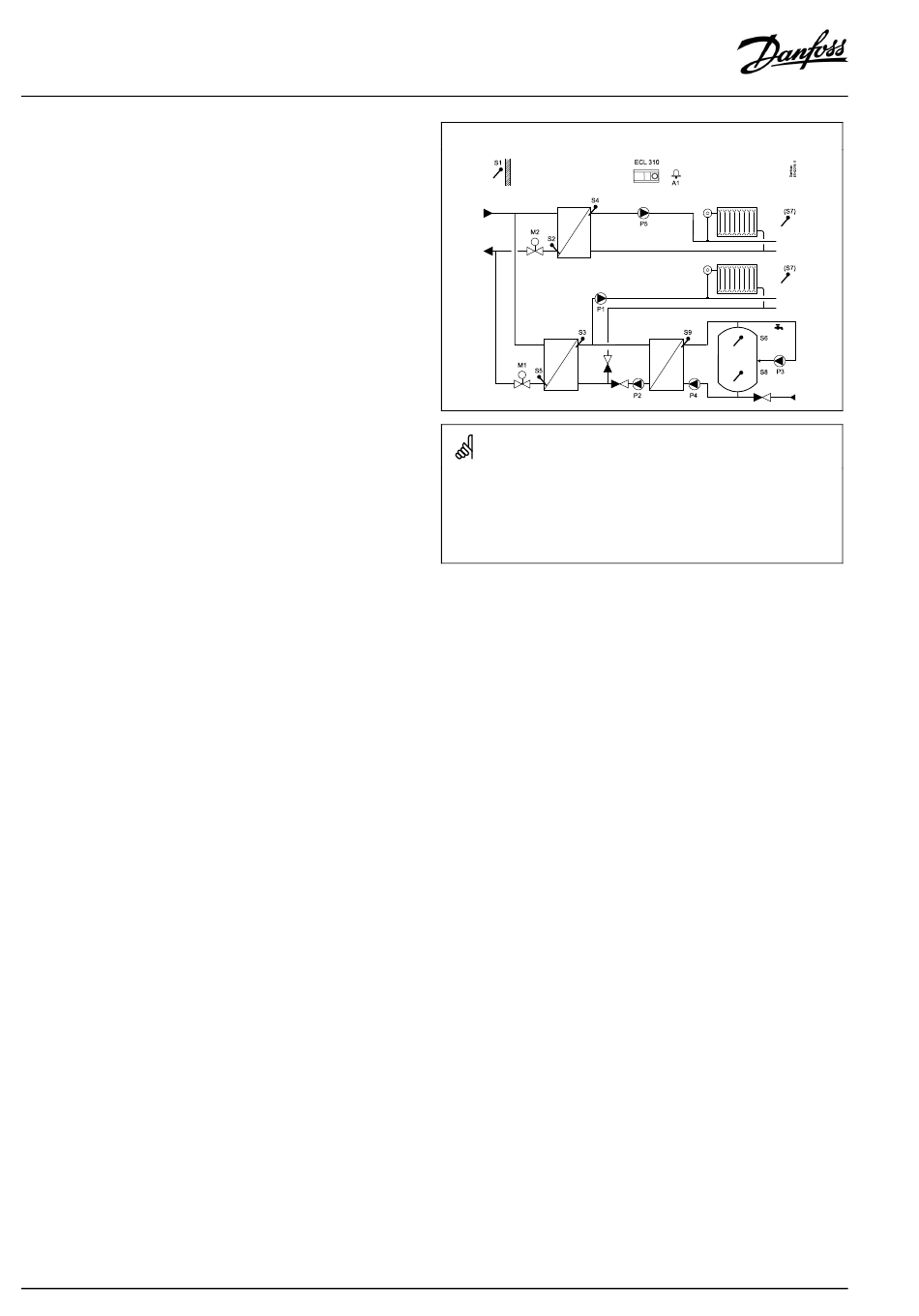

Typische A367.2-Anwendung:
Die Abbildung oben zeigt ein idealisiertes und vereinfachtes Beispiel,
in dem nicht alle für eine Heizungsanlage erforderlichen Bauteile
dargestellt sind.
Alle in der Abbildung bezeichneten Bauteile sind an den Regler ECL
Comfort angeschlossen.
Bauteilliste:
S1
Außentemperaturfühler
S2
Rücklauftemperaturfühler, Heizkreis 2
S3
Vorlauftemperaturfühler, Heizkreis 1
S4
Vorlauftemperaturfühler, Heizkreis 2
S5
Rücklauftemperaturfühler, Heizkreis 1
S6
oberer WW-Speichertemperaturfühler
S7
Raumtemperaturfühler, Heizkreis 1/2
S8
unterer WW-Speichertemperaturfühler
S9
WW-Speicherladetemperaturfühler, Kreis 3
P1
Umwälzpumpe, Heizkreis 1
P2
WW-Tauscherladepumpe, Kreis 3
P3
WW-Zirkulationspumpe, Kreis 3
P4
WW-Ladepumpe, Kreis 3
P5
Zirkulationspumpe, Heizkreis 2
M1
Motorregelventil, Heizkreis 1 und WW-Kreis 3
M2
Motorregelventil, Heizkreis 2
(M3)
(Umschaltventil, Heizkreis 1, Heizung/WW)
R6
Alarmrelaisausgang
AQ005186455839de-000402
