Betriebsanleitung ECL Comfort 310, Applikation A367
Heizung (Kreis 2):
Dieser Kreis funktioniert nach denselben Prinzipien wie Heizkreis 1.
Der Vorlauftemperaturfühler S4 ist der wichtigste Fühler.
Mit Hilfe eines Wochenprogramms (mit bis zu 3 „Komfort"-Perioden
am Tag) kann der Heizkreis 2 in die Betriebsart „Komfort"
oder „Sparen" geschaltet werden (d. h. zwei unterschiedliche
Temperaturwerte können für die gewünschte Raumtemperatur
festgelegt werden). Das Motorregelventil M2 regelt den Heizkreis 2.
Die Rücklauftemperatur (S2) ermöglicht eine Begrenzung (wie
zuvor beschrieben).
Weicht die vom Fühler S9 (S7 in A367.2) gemessene
Raumtemperatur von der gewünschten Raumtemperatur ab,
kann die gewünschte Vorlauftemperatur entsprechend angepasst
werden.
Die Umwälzpumpe (P5) ist bei Wärmebedarf oder aktivierter
Frostschutzfunktion eingeschaltet (EIN).
Die Heizungsanlage wird abgeschaltet (AUS), wenn die
Außentemperatur einen wählbaren Wert übersteigt.
Der Heizkreis 2 kann hinter dem Heizkreis 1 angeschlossen werden.
In diesem Fall kann die gewünschte Vorlauftemperatur an S3 von
der gewünschten Vorlauftemperatur an S4 beeinflusst werden.
Heizkreis 1 und 2 in A367.2:
Die Heizkreise 1 und 2 können denselben Raumtemperaturfühler
(S7) nutzen. Jeder Heizkreis kann auch mit einer eigenen
Fernbedienung (mit integriertem Raumtemperaturfühler)
ausgestattet werden, um die Raumtemperaturen der beiden
Heizkreise separat zu messen. Alternative Lösung: Verwenden Sie
den S7 für den einen Heizkreis und die Fernbedienung ECA 30 für
den anderen Heizkreis.
6 | © Danfoss | 2021.03

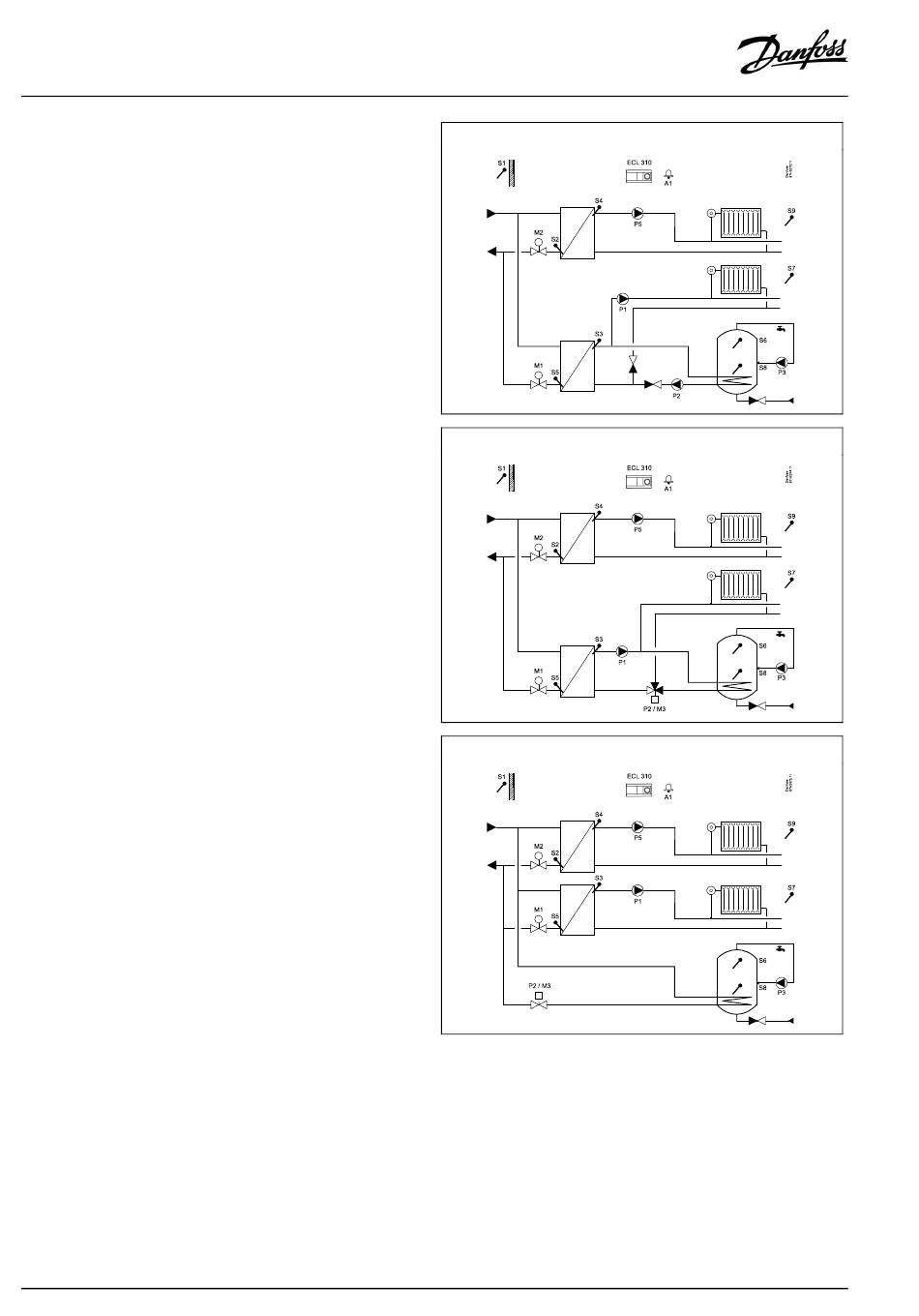

A367.1, Beispiel a:
A367.1, Beispiel b:
A367.1, Beispiel c:
AQ005186455839de-000402
