Braking Module - Einstellungen und Anschlüsse
Schwellenschalter
Über den Schwellenschalter stellen Sie ein, bei welcher Zwischenkreisspannung der
Bremswiderstand zugeschaltet wird. Die Einstellung des Schwellenschalters dürfen Sie nur
im spannungsfreien Zustand ändern.
● Schalterstellung "unten" (Werkseinstellung):
Der Chopper schaltet den Bremswiderstand bei einer Zwischenkreisspannung von 774 V
zu. Bei dieser Schalterstellung nutzen Sie 100 % der Bremsleistung.
● Schalterstellung "oben"
Der Chopper schaltet den Bremswiderstand schon bei einer Zwischenkreisspannung von
673 V zu. Damit senken Sie die Spannungsbelastung sowohl des Motors als auch des
Umrichters, aber die Bremsleistung reduziert sich um 25 %
Klemmenblock -X21
Klemmenblock -X21 hat einen Digitaleingang, über den Sie das Braking Module sperren
oder freigeben und einen Digitalausgang, der anzeigt, wenn der Bremswiderstand aktiv ist.
Klemme 1
Klemme 2:
Klemme 3
Klemme 4
Klemme 5
Klemme 6
Anschlüsse für Zwischenkreis und Bremswiderstand
● Bremswiderstand: R1 und R2
● Zwischenkreis: DCPA und DCNA

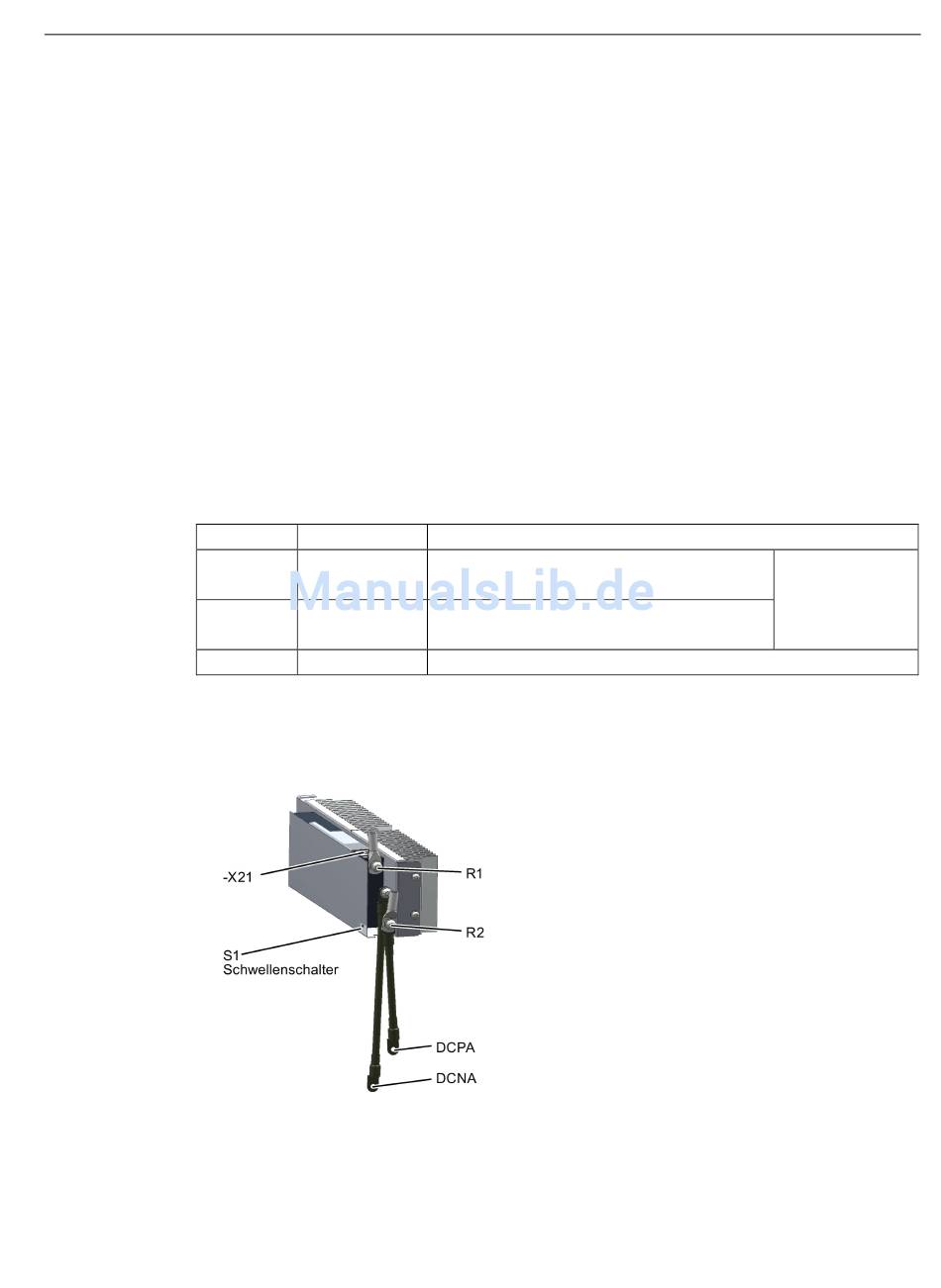

Bild 8-9
Power Module PM240
Montagehandbuch, 07/2016, A5E36985441A AA
Schirm
Schirmpotenzial für die Klemmen 1 ... 6
0 V
Low-Signal: Braking Module freigegeben
High-Signal: Braking Module gesperrt
Digitaleingang
0 V
High-Signal: Bremswiderstand nicht aktiv
Low-Signal: Bremswiderstand aktiv
Digitalausgang
DC + 24 V
18 ... 30 V, typische Stromaufnahme bei 24 V: 10 mA
Anschlüsse und Einstellungen am Braking Module
Ersatzteile und Zubehör
8.3 Optionales Zubehör
Signalpegel:
Low: - 3 ... 5 V,
High: 15 ... 30 V
