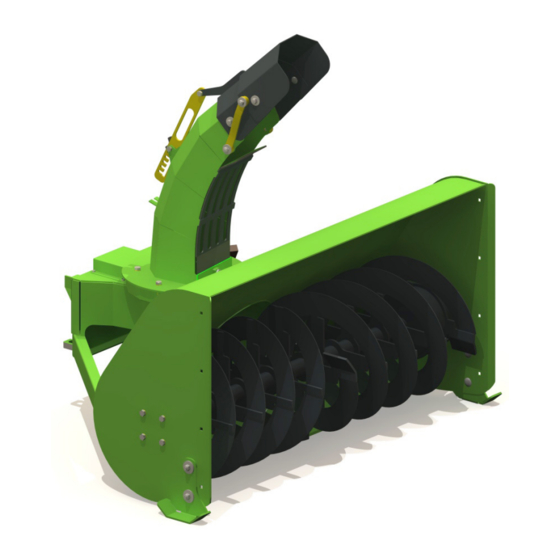

- Seite 1 Deutsch Schneefräse 2018 1 Bedienungsanleitung für Anbaugeräte Schneefräse Artikelnummer: Schneefräse 1100 A35870 Schneefräse 1400 A35847 Hersteller: Ylötie 1 33470YLÖJÄRVI FINLAND Tel. +358 3 347 8800 e-mail: sales@avanttecno.com Fax +358 3 348 5511 www.avanttecno.com A420014 2018 1 DE 2012-...
- Seite 2 Schneefräse 2018 1...
-
Seite 3: Inhaltsverzeichnis
Schneefräse 2018 1 INHALTSVERZEICHNIS 1. VORWORT ..............................4 In diesem Handbuch verwendete Warnsymbole ......................5 2. VERWENDUNGSZWECK ........................6 3. SICHERHEITSANWEISUNG FÜR DIE VERWENDUNG DER SCHNEEFRÄSE ......7 4. TECHNISCHE DATEN ...........................11 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts ..............11 5. ZUSAMMENBAU DES ANBAUGERÄTS ....................13 Anschluss und Trennung von Hydraulikschläuchen .................. -
Seite 4: Vorwort
4 (32) 1. Vorwort Avant Tecno Oy möchte Ihnen für den Kauf dieses Anbaugerätes für Ihren Avant-Lader danken. Es wurde auf Grundlage einer jahrelangen Erfahrung in der Produktentwicklung und -herstellung konzipiert und hergestellt. Indem Sie sich mit diesem Handbuch und den folgenden Anweisungen vertraut machen, gewährleisten Sie Ihre Sicherheit sowie einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts. -
Seite 5: In Diesem Handbuch Verwendete Warnsymbole
5 (32) In diesem Handbuch verwendete Warnsymbole Die folgenden Warnsymbole werden in diesem Handbuch verwendet. Sie weisen auf Faktoren hin, die berücksichtigt werden müssen, um das Risiko von Verletzungen oder Sachschäden zu minimieren: WARNUNG:SICHERHEITSHINWEISSYMBOL Dieses Symbol bedeutet: „Warnung, Vorsicht! Es geht um Ihre Sicherheit!“... -
Seite 6: Verwendungszweck
Avant-Händler. Machen Sie sich mit den Anweisungen im Handbuch hinsichtlich Service- und Wartungsarbeiten vertraut. Bitte kontaktieren Sie Ihren AVANT-Händler, wenn Sie weitere Fragen zum Betrieb oder zur Wartung des Geräts haben oder wenn Sie Ersatzteile oder Wartungsdienstleistungen benötigen. Tabelle 1 – Schneefräse – Kompatibilität mit Avant-Ladern... -
Seite 7: Sicherheitsanweisung Für Die Verwendung Der Schneefräse
7 (32) 3. Sicherheitsanweisung für die Verwendung der Schneefräse Bitte beachten, dass Sicherheit das Ergebnis mehrerer Faktoren ist. Die Kombination Lader-Anbaugerät verfügt über eine sehr hohe Leistung und unsachgemäße oder sorglose Nutzung oder Wartung kann zu schweren Körperverletzungen oder Sachschäden führen. Daher müssen sich Bediener vor der Inbetriebnahme mit der sachgemäßen Bedienung sowie mit den Benutzerhandbüchern des Laders und des Anbaugeräts vertraut machen. - Seite 8 8 (32) Verlassen Sie niemals den Fahrersitz, wenn die Schneefräse in Betrieb ist oder wenn sich der Steuerhebel der Zusatzhydraulik des Laders in der Raststellung befindet. Halten Sie einen Sicherheitsabstand von mindestens2 zwischen einer laufenden Schneefräse und Personen im Umfeld ein. Halten Sie Hände und Füße immer von sich bewegenden Teilen fern.
- Seite 9 9 (32) Gefahr durch fliegende Gegenstände – Halten Sie umstehende Personen fern. Beachten Sie, dass die Schneefräse Sand WARNUNG oder andere Gegenstände, Betriebsbereich vorhanden sind, bis zu 30 Meter weit mit hoher Geschwindigkeit auswerfen könnte. Halten Sie stets einen Sicherheitsabstand von mindestens 2 Metern zwischen der Schneefräse und anderen Personen ein.
- Seite 10 10 (32) Denken Sie daran, eine entsprechende persönliche Schutzausrüstung zu tragen: Der Geräuschpegel am Fahrersitz könnte in Abhängigkeit des Ladermodells und des Betriebszyklus bei über 85 dB(A) liegen. Eine längere Lärmexposition kann zu einer Beeinträchtigung des Gehörs führen. Tragen Sie einen Gehörschutz, während Sie mit dem Lader arbeiten.
-
Seite 11: Technische Daten
11 (32) 4. Technische Daten Tabelle 2: Schneefräse – Spezifikationen des Anbaugeräts Produktnummer A35870 A35847 Arbeitsbreite 1100 mm 1400 mm Arbeitsbreite mit optionalen 1200 mm 1500 mm Schneescheren: Gesamtbreite: 1281 mm 1581 mm Gewicht: 225 kg 255 kg Drehung der elektrischen Standardausrüstung, 260°... - Seite 12 12 (32) Anbringen eines neuen Aufklebers: Reinigen Sie die Oberfläche sorgfältig, um das ganze Fett zu beseitigen. Lassen Sie sie vollständig trocknen. Ziehen Sie die Schutzfolie des Aufklebers ab und drücken Sie ihn fest auf. Achten Sie darauf, den Klebstoff des Aufklebers nicht zu berühren. Tabelle 3 –...
-
Seite 13: Zusammenbau Des Anbaugeräts
Nicht in dem Bereich zwischen Anbaugerät und Lader aufhalten. Das Anbaugerät nur auf ebenem Untergrund anbauen.. WARNUNG Niemals ein Anbaugerät bewegen oder anheben, das nicht verriegelt worden ist. Avant-Schnellkupplungssystem: Schritt 1: Die Verriegelungsbolzen auf der Schnellkupplungsplatte anheben und rückwärts die Verriegelungsöffnung einfahren, sodass sie in der oberen... - Seite 14 Risiko eines Umkippens, Risiken von Schäden am Anbaugerät infolge einer Überlastung sowie Risiken in Zusammenhang mit unkontrollierten Bewegungen des Anbaugeräts und dessen Komponenten. Wenn Ihr Lader nicht in Tabelle 1 auf Seite aufgeführt ist, konsultieren Sie bitte Ihren Avant-Händler, bevor Sie dieses Anbaugerät verwenden.
-
Seite 15: Anschluss Und Trennung Von Hydraulikschläuchen
15 (32) 5.1 Anschluss und Trennung von Hydraulikschläuchen Bei Avant-Ladern sind die Hydraulikschläuche mit dem Mehrfachsteckersystem verbunden. Wenn Sie einen Avant-Lader der Serie 300-700 mit der herkömmlichen Schnellkupplung haben und auf das Mehrfachsteckersystem umsteigen möchten, Ihren Avant-Händler oder das Kundenzentrum kontaktieren, um Anleitungen oder Installationsdienstleistungen anzufordern. - Seite 16 16 (32) Trennen von Hydraulikschläuchen: Vor dem Trennen der Anschlüsse das Anbaugerät auf eine sichere Position auf einer festen und ebenen Fläche absenken. Den Steuerhebel der Zusatzhydraulik in die neutrale Position stellen. Beim Trennen des Anbaugerätes stets die Hydraulikkupplungen trennen, bevor die Geräteanbauplatte entsperrt wird, um eine Beschädigung des Schlauchs und das Verschütten von Öl zu vermeiden.
-
Seite 17: Elektrischer Anschluss
17 (32) 5.2 Elektrischer Anschluss Elektrische Funktionen des Anbaugeräts: Die Schneefräse ist standardmäßig mit einer elektrisch gesteuerten Klappendrehung ausgestattet. Die elektrisch gesteuerte Einstellung der Auswurfhöhe ist optional verfügbar. Die elektrische Entladeklappendrehung kann über den herkömmlichen Kabelbaum gesteuert werden, der im Lieferumfang der Schneefräse inbegriffen ist. - Seite 18 18 (32) Wenn Ihr Lader mit dem Steuerschaltersatz für Anbaugeräte ausgestattet ist und der Lader nach 2016 hergestellt wurde: Wenn der Lader mit dem Steuerschaltersatz für Anbaugeräte ausgestattet ist und die Steckdose in den Mehrfachstecker integriert ist, muss der Kabelbaum Anbaugeräts angeschlossen werden, wenn der Mehrfachstecker gekoppelt wird.
-
Seite 19: Betrieb Des Anbaugeräts
19 (32) 6. Betrieb des Anbaugeräts Prüfen Sie ein weiteres Mal das Anbaugerät und den Arbeitsbereich, bevor Sie mit der Arbeit beginnen, und prüfen Sie, ob alle Hindernisse aus dem Arbeitsbereich entfernt wurden. Eine schnelle Prüfung des Geräts und des Arbeitsbereichs vor der Bedienung ist wichtig, um die Sicherheit und die beste Leistung des Geräts zu gewährleisten. -
Seite 20: Prüfungen Vor Der Bedienung
20 (32) Quetschgefahr – Verhindern Sie, dass sich Personen unter einem angehobenen Anbaugerät oder Hubarm des Laders aufhalten. Beachten Sie, dass sich der Hubarm des WARNUNG Laders auch dann absenken oder umkippen kann, wenn der Motor abgeschaltet wurde (Quetschgefahr). Der Lader wurde nicht konzipiert, um eine angehobene Last längere Zeit zu transportieren. -
Seite 21: Verwendung
21 (32) Richtung gerichtet ist, bevor Sie die Schneefräse starten. Bedienen Sie die manuelle WARNUNG Einstellung der Auswurfhöhe nur dann, wenn das Anbaugerät angehalten wurde. Überhitztes Hydrauliköl verringert die Leistung und wirkt sich negativ auf die Lebensdauer der Hydraulikkomponenten des Anbaugeräts und des Laders aus. Reinigen Sie den Ölkühler des Laders regelmäßig. -
Seite 22: Verwenden Der Elektrischen Funktionen Der Schneefräse
22 (32) Beachten Sie, dass der Lader abrupt anhalten kann, wenn er gegen ein Hindernis stößt. Der Niveauausgleich verhindert kein abruptes Anhalten oder mögliche Schäden am Anbaugerät infolge einer Kollision mit einem Hindernis. Stellen Sie die Sicherheit des Betriebsbereichs sicher, bevor Sie das Gerät verwenden, und legen Sie stets den Sicherheitsgurt an. -
Seite 23: Drehung Der Entladeklappe
23 (32) 6.3.1 Drehung der Entladeklappe Die elektrische Entladeklappe kann verwendet werden, wenn der Zündschlüssel des Laders gedreht wird, um die Steckdose des Laders einzuschalten. Die Klappe dreht sich um 260 Grad. Die direkte Drehung in Richtung des Laders ist blockiert. Stellen Sie sicher, dass die Klappe stets in eine sichere Richtung gerichtet ist. -
Seite 24: Kratzerplatte Und Kufen
24 (32) 6.4 Kratzerplatte und Kufen Stellen Sie die Kratzerplatte und die seitlichen Kufen, die in den nebenstehenden Abbildungen dargestellt sind, so ein, dass die Schneefräse reibungslos auf der Oberfläche läuft, ohne dass der Rahmen den Boden berührt. Die seitlichen Kufen können eingestellt werden, indem ihre Schrauben gelockert werden, ohne sie vollständig zu entfernen. -
Seite 25: Behebung Einer Verstopfung
25 (32) 6.5 Behebung einer Verstopfung Eine Verstopfung der Zufuhrschnecke wird in den meisten Fällen durch die Fahrgeschwindigkeit hervorgerufen. Wenn die Schnecke den Schnee nicht schnell genug auswerfen kann, muss die Fahrgeschwindigkeit verringert werden. Eine Verstopfung der Entladeklappe wird vom Schneetyp sowie von der Motordrehzahl beeinflusst. -
Seite 26: Transportposition
26 (32) 6.6 Transportposition Halten Lader stabil. Transportieren Sie das Anbaugerät stets so niedrig und so dicht am VORSICHT Boden wie möglich. Halten Sie den Teleskophubarm während der Fahrt eingefahrenem Zustand belassen. 6.7 Einlagern des Anbaugeräts Trennen und lagern Sie die Schneefräse so auf einer ebenen Oberfläche, dass sie fest auf ihren beiden seitlichen Kufen und der festen Stütze unterhalb des Anbaugeräts steht. -
Seite 27: Wartung Und Service
Wasser und Seife. Hydraulikflüssigkeit ist auch umweltschädlich, weshalb Lecks vermieden werden müssen. Beseitigen Sie alle auftretenden Leckagen, sobald Sie sie bemerken. Ein kleines Leck kann sich schnell vergrößern. Betreiben Sie das Anbaugerät nur mit jenem Hydrauliköl, das für die Verwendung in Avant-Ladern geeignet ist. Gefahr durch... -
Seite 28: Reinigung Des Anbaugeräts
Wird ein Defekt vorgefunden, muss der Hydraulikschlauch oder die Komponente ausgetauscht werden und das Gerät darf nicht mehr verwendet werden, bis es repariert ist. Ersatzteile sind bei Ihrem nächsten AVANT- Händler oder bei einer autorisierten Servicestelle erhältlich. Überlassen Sie die Reparaturarbeiten professionellen Servicetechnikern, wenn Sie nicht über ausreichende Kenntnisse und Erfahrung hinsichtlich... -
Seite 29: Zufuhrschnecke Und Auswurflüfter
Schnee befreit werden. Unausgeglichene Komponenten könnten zu einem Defekt der Hydraulikmotoren oder Lager führen. Wenn die Teile beschädigt sind oder die Vibration nach der Reinigung der Teile weiterhin besteht, kontaktieren Sie bitte Ihren nächstgelegenen AVANT-Kundendienst. 7.5 Drehung der Entladeklappe Der Zahnkranz der Entladeklappe kann ein wenig geölt werden, ohne den Rahmen öffnen zu müssen. -
Seite 30: Garantiebestimmungen
30 (32) 8. Garantiebestimmungen Avant Tecno Oy gewährt eine Garantie von einem Jahr (zwölf Monate) ab dem Kaufdatum des von ihm hergestellten Anbaugeräts. Die Garantie deckt folgende Reparaturkosten: Die Arbeitskosten sind gedeckt, wenn die Reparatur nicht im Werk durchgeführt wird. - Seite 31 Mallit / Modeller / Models / Modelle: Avant Hydraulitoiminen lumilinko; Avant-kuormaajan työlaite Hydraulisksnöfräs; arbetsredskap för Avant lastare A35870 Hydraulic Snow blower; attachment for Avant loaders A35847 Schneefräse; Anbaugerät für Avant-Lader 28.5.2018 Ylöjärvi, Finland Risto Käkelä, Toimitusjohtaja / Verkställande direktör / Managing Director / Geschäftsführer...
