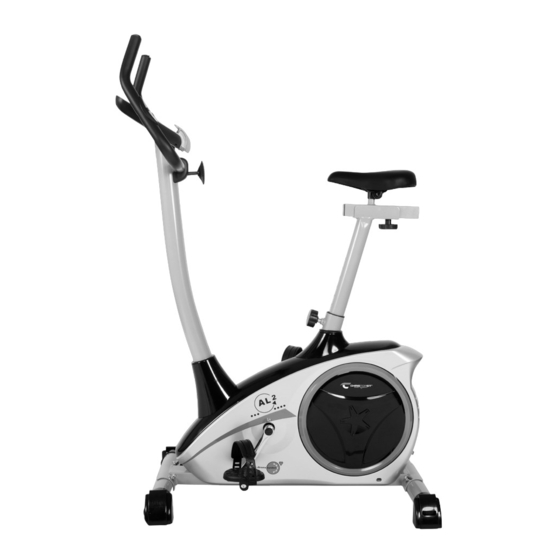

1107B - Silber
HEIMTRAINER-ERGOMETER
Montage- und Bedienungsanleitung
Assembly and operating instructions
Instructions de montage et d'utilisation
Montage- en bedieningsinstructies
Beställningsnummer: 1107B-11072B
Инструкция по монтажу и эксплуатации
1
AL2
Bestell-Nr.: 1107B-11072B
Seite: 2-15
Order No.: 1107B-11072B
Page: 16-27
No. de commande: 1107B-11072B
Page: 28-39
Bestellnr.: 1107B-11072B
Pagina: 40-51
Monterings- och bruksanvisning
Sida: 52-63
Návod k montáži a použití pro
Objednací číslo: 1107B-11072B
Strana: 64-75
Номер заказа: 1107B-11072B
Страница: 76-87
11072B - Black
DE
GB
F
NL
SVE
CZ
RU
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Christopeit Sport AL2
Inhaltszusammenfassung für Christopeit Sport AL2
- Seite 1 HEIMTRAINER-ERGOMETER Montage- und Bedienungsanleitung Bestell-Nr.: 1107B-11072B Seite: 2-15 Assembly and operating instructions Order No.: 1107B-11072B Page: 16-27 Instructions de montage et d'utilisation No. de commande: 1107B-11072B Page: 28-39 Montage- en bedieningsinstructies Bestellnr.: 1107B-11072B Pagina: 40-51 Monterings- och bruksanvisning Beställningsnummer: 1107B-11072B Sida: 52-63 Návod k montáži a použití...
-
Seite 2: Inhaltsverzeichnis
INHALTSÜBERSICHT Seite Inhalt Christopeit-Sport Community Wichtige Empfehlungen und Sicherheitshinweise Montageübersicht Montageanleitung Benutzung des Gerätes U/min und Wattleistung 9-11 Computerbeschreibung Reinigung, Wartung und Lagerung Störungsbeseitigung Garantiebestimmungen Trainingsanleitung Allgemein 14-15 Stückliste - Ersatzteilliste 90-91 Explosionszeichnung SEHR GEEHRTE KUNDIN, SEHR GEEHRTER KUNDE, wir gratulieren Dir zum Kauf dieses Heimsport-Trainingsgerätes und wünschen Dir viel Vergnügen damit. Bitte beachte und befolge die Hinweise und Anweisungen dieser Montage- und Bedienungsanleitung. -
Seite 3: Wichtige Empfehlungen Und Sicherheitshinweise
WICHTIGE EMPFEHLUNGEN UND SICHERHEITSHINWEISE Achtung! Vor Benutzung Unsere Produkte sind grundsätzlich TÜV-GS geprüft Bedienungs- entsprechen damit dem aktuellen, höchsten Sicherheitsstandard. anleitung lesen! Diese Tatsache entbindet aber nicht die nachfolgenden Grundsätze strikt zu befolgen. Das Gerät genau nach der Montageanleitung aufbauen und nur darauf achten, dass... -
Seite 4: Montageübersicht
MONTAGEÜBERSICHT ASSEMBLY OVERVIEW APERÇU DE L‘ASSEMBLÉE MONTAGE OVERZICHT NNEHÅLLSÖVERSIKT PŘEHLED MONTÁŽE ОБЗОР СБОРКИ... -
Seite 5: Montageanleitung
MONTAGEANLEITUNG Entnehmen Sie alle Einzelteile der Verpackung, legen diese auf den Boden und kontrollieren grob die Vollzähligkeit anhand der Montageschritte. Zu beachten ist dabei, dass einige Teile direkt mit dem Grundgestell verbunden sind und vormontiert wurden. Des Weiteren sind auch einige andere Einzelteile schon zu Einheiten zusammengefügt worden. - Seite 6 SCHRITT 4 Montage des Lenkerstützrohres (12) am Grundrahmen (1). 1. Schieben Sie die Stützrohrverkleidung (11) auf das Stützrohr (12) auf. 2. Nehmen Sie das Lenkerstützrohr (12) mit dem bereits eingelegten Computerkabelstrang (3) zur Hand. Verbinden Sie den unten aus dem Lenkerstützrohr (12) ragenden Stecker des Computerkabelstranges (3) mit dem aus dem Grundgestell (1) ragenden Stecker des Stellmotorkabels (16).
- Seite 7 SCHRITT 6 Montage des Lenkers (7) und des Computers (17) am Stützrohr (12). 1. Führen Lenker geöffneten Lenkeraufnahme am Stützrohr (12) und schließen Sie dann die Lenkeraufnahme über den Lenker (7). Fädeln Sie dann die beiden Pulskabel durch die Öffnungen am Stützrohr nach oben heraus 2.
-
Seite 8: Benutzung Des Gerätes
BENUTZUNG DES GERÄTES U/MIN UND WATTLEISTUNG Sitzhöhenverstellung U/min → Um eine angenehme Sitzposition beim Training zu erhalten Stufe ↓ muss die Sitzhöhe richtig eingestellt werden. Die richtige Sitzhöhe ist dann vorhanden, wenn beim Trainieren das Knie bei tiefster Pedalstellung noch eine wenig gebeugt ist und nicht ganz durchgestreckt werden kann. -
Seite 9: Computerbeschreibung
COMPUTERBESCHREIBUNG angezeigt werden. Wird die [F] Taste länger als 3 Sek. gedrückt, so werden alle Werte auf 00:00 in die Ausgangsposition zurückgesetzt. [+/-] Tasten: Mit den [+/-] Tasten ändern Sie die Werte. Nur blinkende Angaben können im Wert geändert werden. [Test] Taste: Mit dieser Taste können Sie nach dem Training Ihre Fitness-Note ermitteln. - Seite 10 Widerstandsprofil: Die gewünschte Trainingsdauer kann im Bereich [TIME] Zeit voreingestellt werden. Diese voreingestellte Zeit wird vom System in 10 Teilintervalle unterteilt. Jeder Balken auf der Zeitachse (horizontal) = 1/10 der vorgegebenen Zeit, z.B.: Trainingszeit = 5 min = jeder Balken ist 30 Sek., Trainingszeit = 10 min = jeder Balken = 1 min.
-
Seite 11: Pulsmessung
P20: Ziel - Trainingsherzfrequenz THF FITNESS-NOTE / ERHOLUNGSPULSFUNKTION Hier können Ihre persönliche optimale Trainingspulsfrequenz vorgeben. Innerhalb eines Ergometer bietet Möglichkeit, eine Bewertung gewissen Toleranzbereiches wird Tretwiderstand Ihrer individuellen Fitness in Form einer „Fitness-Note“ automatisch vom Computer nachgeregelt, so dass Sie sich durchzuführen. -
Seite 12: Reinigung, Wartung Und Lagerung
REINIGUNG, WARTUNG UND LAGERUNG 1. Reinigung Benutzen Sie nur ein leicht angefeuchtetes Tuch zur Reinigung. Achtung! Benutzen Sie niemals Benzin, Verdünner oder andere aggressive Reinigungsmittel zur Oberflächenreinigung da dadurch Beschädigungen verursacht werden. Das Gerät ist nur für den privaten Heimgebrauch und zur Benutzung in Innenräumen geeignet. Halten Sie das Gerät sauber und Feuchtigkeit vom Gerät fern. -
Seite 13: Trainingsanleitung Allgemein
TRAININGSANLEITUNG ALLGEMEIN Um spürbare, körperliche und gesundheitliche Verbesserungen zu 02: Trainingspuls-Berechnen erreichen, müssen für Bestimmung erforderlichen Durch meine Ziele Trainingsgrad passt für mich Trainingsaufwandes folgende Faktoren beachtet werden. Fettstoffwechsel-Zone am besten. Trainingspuls = 60 bis 70% von dem Maximalpuls INTENSITÄT Trainingspuls = 190 x 0,6 [60%] Die Stufe der körperlichen Belastung beim Training muß... -
Seite 14: Stückliste - Ersatzteilliste
STÜCKLISTE - ERSATZTEILLISTE Artikel: AL2 Silber / Black • Beleuchtetes Display, 6 Anzeigefenster mit Anzeige Art.-Nr.: 1107B-11072B der Funktionen: Zeit, Geschwindigkeit, Entfernung, ca. 25.05.2023 Stand der technische Daten: Kalorienverbrauch, Pedalumdrehung, Watt, Pulsfrequenz und ODO Stellmaß [cm]: L 96 x B 59 x H 134 •... - Seite 15 ET Nummer ET Nummer Abb.- Abmessung Montiert an Bezeichnung Menge AL2 Silber AL2 Black Abb. Nr. (1107B) (11072B) Sattel 36-9211-20-BT 36-9211-20-BT Stopfen 36-9211-21-BT 36-9211-21-BT Lenkerüberzug 36-9211-22-BT 36-9211-22-BT Abdeckung oben 36-1107-06-BT 36-1107205-BT C-clip C 17 36-9211-33-BT 36-9211-33-BT Kugellager 6203ZZ 1+41 39-9947...
- Seite 92 Service / Hersteller Bei Reklamationen, notwendigen Ersatzteilbestellungen oder Reparaturen wenden Sie sich bitte an unsere Service Abteilung. Top-Sports Gilles GmbH Friedrichstrasse 55 Tel.: +49 (0)2051/6067-0 Fax: +49 (0)2051/6067-44 D - 42551 Velbert info@christopeit-sport.com http://www.christopeit-sport.com © by Top-Sports Gilles GmbH D-42551 Velbert (Germany)
