Elektrischer Anschluss
28
Um beiden Anforderungen gerecht zu werden, lässt das Feldbussystem grundsätzlich drei ver-
schiedene Varianten der Schirmung zu:
• Beidseitige Schirmung.
• Einseitige Schirmung auf der speisenden Seite mit kapazitivem Abschluss am Feldgerät.
• Einseitige Schirmung auf der speisenden Seite.
Erfahrungen zeigen, dass in den meisten Fällen bei Installationen mit einseitiger Schirmung auf
der speisenden Seite (ohne kapazitivem Abschluss am Feldgerät) die besten Ergebnisse hinsicht-
lich der EMV erzielt werden. Voraussetzung für einen uneingeschränkten Betrieb bei vorhande-
nen EMVStörungen sind entsprechende Maßnahmen der Eingangsbeschaltung. Diese
Maßnahmen wurden bei diesem Gerät berücksichtigt. Damit ist ein Betrieb bei Störgrößen gemäß
NAMUR NE21 sichergestellt.
Bei der Installation sind gegebenenfalls nationale Installationsvorschriften und Richtlinien zu
beachten!
Bei großen Potenzialunterschieden zwischen den einzelnen Erdungspunkten wird nur ein Punkt
der Schirmung direkt mit der Bezugserde verbunden. In Anlagen ohne Potenzialausgleich sollten
Kabelschirme von Feldbussystemen deshalb nur einseitig geerdet werden, beispielsweise am Feld-
busspeisegerät oder an Sicherheitsbarrieren.

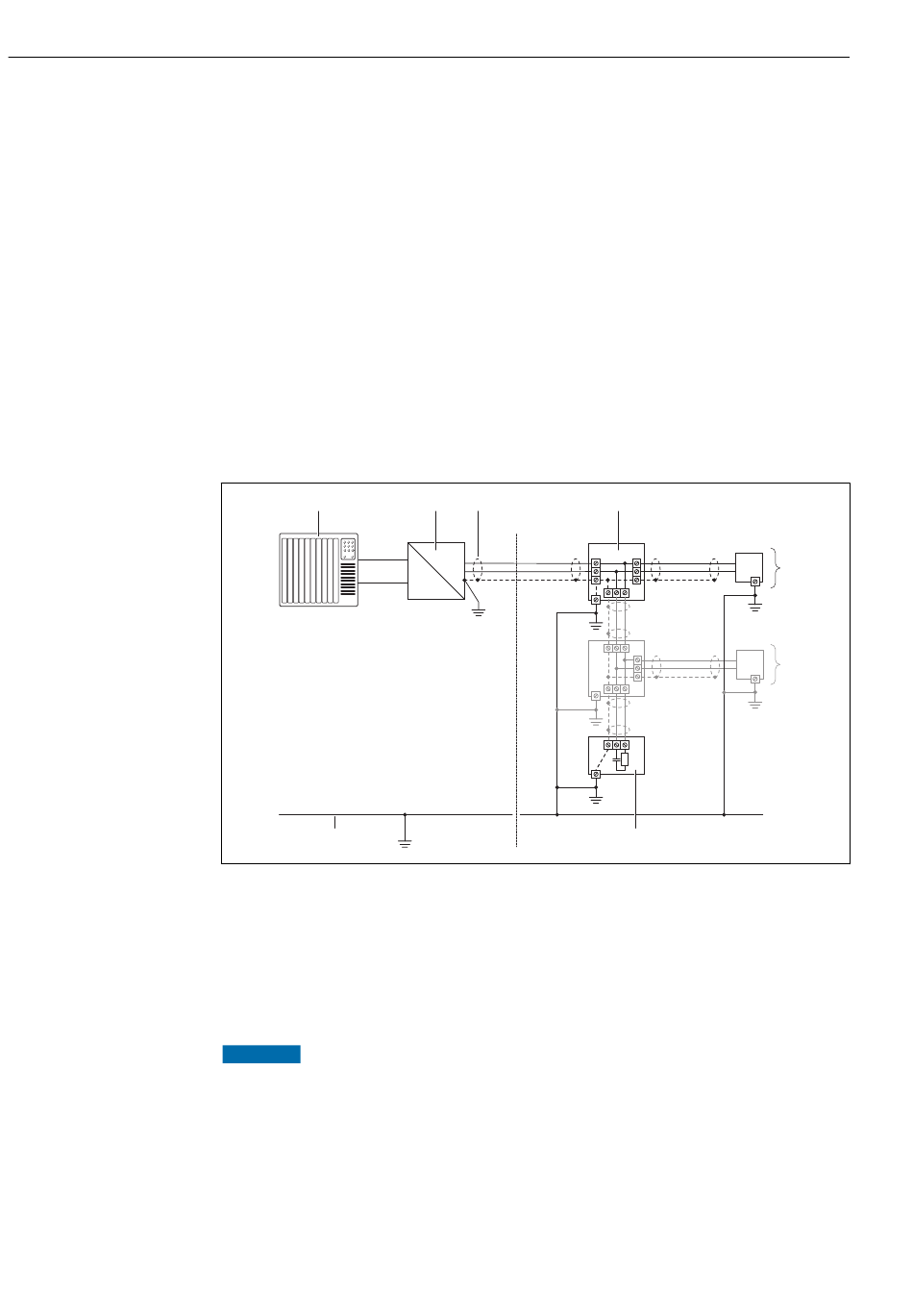

1
8
1 Automatisierungsgerät (z.B. SPS)
2 Segmentkoppler PROFIBUS DP/PA
3 Kabelschirm
4 T-Verteiler
5 Messgerät
6 Lokale Erdung
7 Busabschluss (Terminator)
8 Potentialausgleichsleiter
HINWEIS
In Anlagen ohne Potentialausgleich: Mehrfache Erdung des Kabelschirms verursacht
netzfrequente Ausgleichströme!
Beschädigung des Kabelschirms der Busleitung.
Kabelschirm der Busleitung nur einseitig mit der Ortserde oder dem Schutzleiter erden. Den
►
nicht angeschlossenen Schirm isolieren.
2 3
+
-
6
6
6
6
. -
Proline Promass E 200 PROFIBUS PA
4
+
-
6
+
-
6
7
Endress+Hauser
5
5
A0019004
