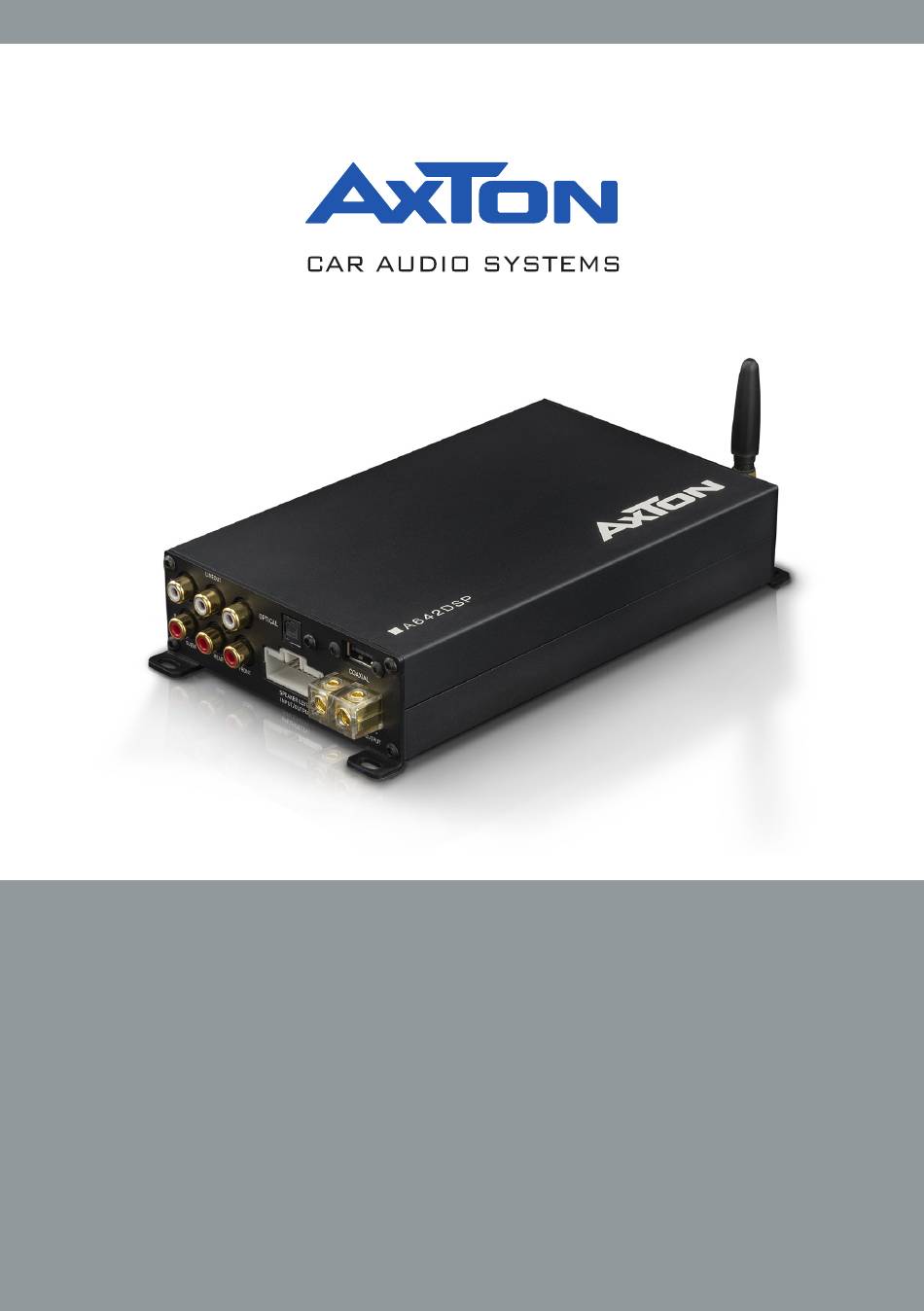

- Seite 1 A642DSP 5-CH SMART DIGITAL AMPLIFIER INSTALLATION & OPERATION MANUAL EINBAU & BEDIENUNGSANLEITUNG...
-
Seite 2: Main Features
■ Optical and Coaxial input for lossless audio data transmission. If you connect the optionally available AXTON ABT50 device you can listen to your Hi-Res Audio music files losslessly via Bluetooth or by OTG cable. -
Seite 3: Connections + Controls
If the fuse is broken, replace it with a new fuse of same value (30 A). LINE OUT If you only want to use the DSP function of the A642DSP with a separate high performance amplifier, connect the line out of the A642DSP with the RCA input of your WIRING DIAGRAM amplifier. -
Seite 4: Speaker Impedance & Power Wire Info
OFC coppercable or 20 mm² aluminium cables, for both the positive and the ground wires. A642DSP → CH 1/2 and 3/4 4 ohm stereo | CH 5 4/2 ohm mono Following these recommendations guarantees a trouble-free operation of your amplifier, as well as full power output. - Seite 5 APP INSTALLATION A642DSP FUNCTIONS For Android phones only: Connection to the smart mobile 1. The current Android App can be found on the A642DSP product page on www.axton.de Start the app and touch the “Connect” button. After the connection procedure is 2.
-
Seite 6: Dynamic Bass
If required, you can choose independent equalizer preferences for the front and EQ Settings rear channels and even for each channel You can build your sound according to your separately. Simply use the slider Front or settings in the EQ menu. Depending on the Rear. - Seite 7 Gain Phase Crossover In this menu you can adjust the following In this menu you can assign a frequency settings for each individual channel: sound band to the connected speakers that cor- level, mute and phase. The sound level set- responds to their recommended operat- tings adjust in the field above and under the ing range.
- Seite 8 Time Alignment Press the „Time Alignment“ button to go to the menu. In this menu you can apply a time delay to the speaker signal to simulate an ideal listening position. Note the distance between your listening position and each speaker. Choose the most distant speaker as the reference for the other speakers.
-
Seite 9: Sicherheitshinweise
Bluetooth 5.0 Audio Streaming mit automatischer Quellenumschaltung Optischer und Coaxial-Eingang für verlustfreie Musikübertragung. Wenn Sie den optionalen AXTON ABT50 anschliessen, können Sie Ihre Hi-Res Audio Musikdaten verlustfrei via Bluetooth oder OTG Kabel übertragen Optionale Fernbedienung mit Regler für Master Volume und Bass-Pegel Plug’N‘Play Installation mit optionalen fahrzeugspezifischen Anschlusskabeln... - Seite 10 SE + BEDIENUNGSELEMENTE A642DSP EINGÄNGE + AUSGÄNGE ANTENNA Anschluss für die externe Bluetooth Antenne für das Audio Streaming Modul; in den Einstellungen „BT Audio“ genannt. Das zweite Bluetooth Modul „A642DSP“ ist nur für die Einstellungen und benötigt keine Antenne. 30 A POWER LED Zwei-Farben-LED: Grün zeigt normalen Betrieb.
-
Seite 11: Lautsprecher Impedanz & Kabelinfo
16 mm² OFC Kupferkabel oder ein 20 mm² Aluminiumkabel für das +12V und das Masse- A642DSP → CH 1/2 und CH 3/4 4 Ohm Stereo / CH 5 4/2 Ohm mono kabel. Diese Empfehlung garantieren eine problemlose Funktion des Verstärkers, sowie volle Leistungsabgabe ohne übermässige Erwärmung. - Seite 12 „Save on Phone“, geben den gewünschten Dateinamen ein und bestätigen Sie mit „OK“. Nur für iOS Smartphones: 1. Gehen Sie in den Apple AppStore, suchen Sie nach „A642DSP“ und laden Sie die Save to AMP App auf Ihr Smartphone. Berühren Sie den „Save to Amp“ Button, um die Einstellungen auf den Verstärker zu...
- Seite 13 Sie können bei Bedarf für die Front und Rückkanäle unabhängige Equalizer Ein- EQ Setting stellungen wählen. Drücken dafür einfach Im Equalizer Menü können Sie den Klang auf den Slider Front oder Rear. Die App an die Gegebenheiten des Fahrzeuges an- kopiert nun wahlweise die Werte von FL passen.
- Seite 14 Gain Phase Crossover In diesem Menü können für jeden einzel- In diesem Menü können Sie den ange- nen Kanal folgende Einstellungen vorge- schlossenen Lautsprechern ein Frequenz- nommen werden: Pegel, Stummschaltung band zuweisen, welches deren empfohle- und Phase. Die Einstellungen ändern Sie nen Einsatzbereich entspricht.
- Seite 15 Time Alignment In diesem Menü sind Sie in der Lage, das Signal der Lautsprecher zeitlich zu verzögern, um eine ideale Hörposition zu simulieren. Notieren Sie sich die Distanzen von Ihrer Hörposition zu jedem angeschlossenen Lautsprecher. Der am weitesten entfernte Lautsprecher ist die Basis, an der sich die anderen Lautsprecher orientieren müssen.
- Seite 16 Mit dieser Garantie gewährt AXTON für den Zeitraum von 2 Jahren, dass das Produkt zum Zeitpunkt des Ersterwerbs keine Material- und/oder Verarbei- Under this Warranty, AXTON warrants, for a period of 2 years, that the product is free from defects in material and/or workmanship at the time of tungsfehler aufweist.
- Seite 17 Your Dealer: (EN) Hereby, ACR Brändli + Vögeli AG declares that the type of radio equip- ment A642DSP complies with the 2014/53/EU Directive. The full text of the EU Declaration of Conformity is available at the following Internet address: http://productip.com/?f=1f26e5 (DE) Hiermit erklärt ACR Brändli + Vögeli AG, dass der Funkanlagentyp...
- Seite 18 NOTICE / NOTIZEN NOTICE / NOTIZEN...
- Seite 19 Rev. C...
