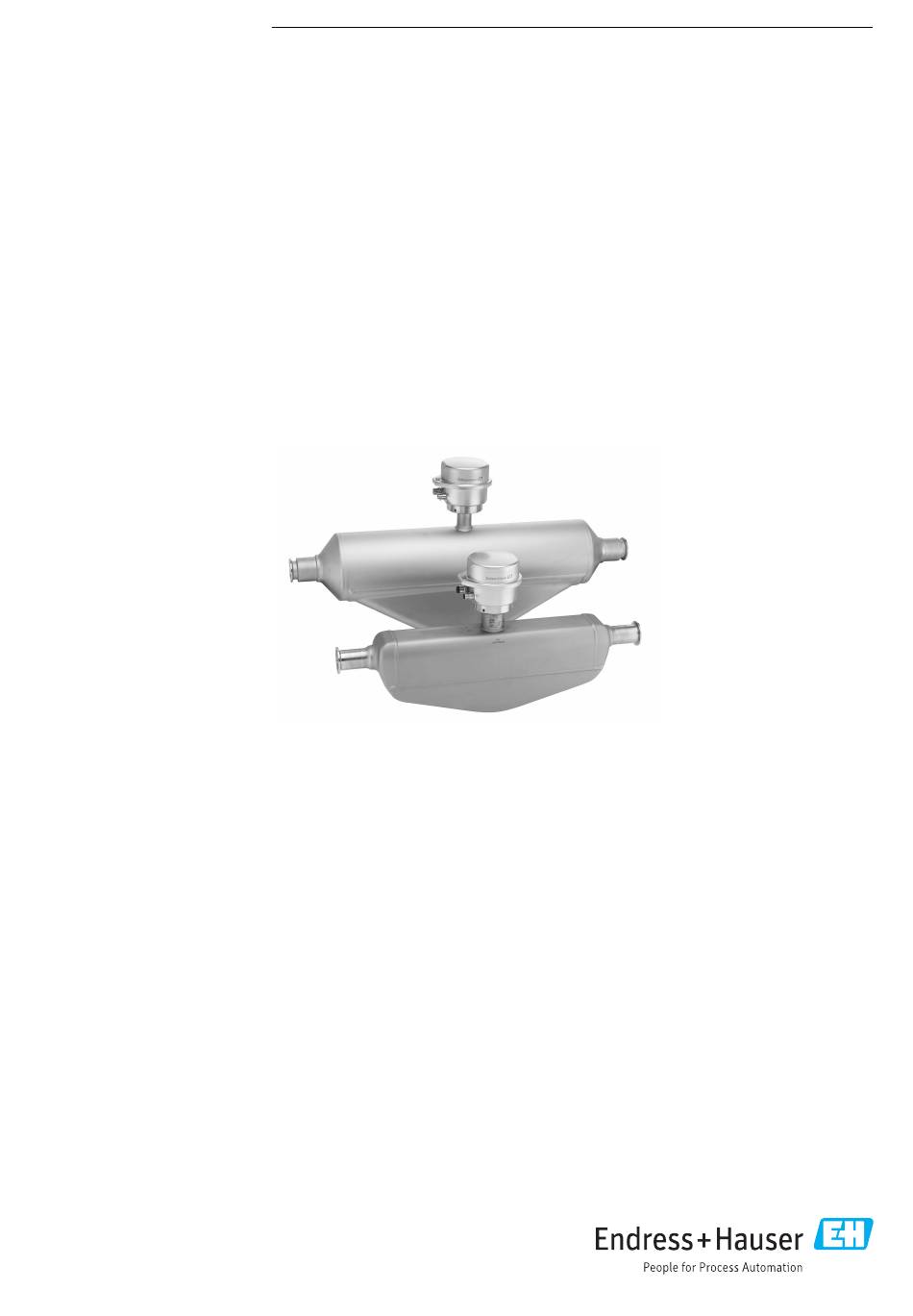

Endress+Hauser Proline Promass S 100 Technische Information

Endress+Hauser Proline Promass S 100 Technische Information

Coriolis-durchflussmessgerät
Vorschau ausblenden Andere Handbücher für Proline Promass S 100:

Werbung

Quicklinks

Diese Anleitung herunterladen
TI01037D/06/DE/07.24-00
71672861
2024-11-01
Leicht zu reinigendes Messgerät mit selbst-entleerbarem Einrohrsystem &
ultrakompaktem Messumformer
Anwendungsbereich
• Messprinzip arbeitet unabhängig von physikalischen Mess-
stoffeigenschaften wie Viskosität und Dichte
• Speziell für Anwendungen mit Hygieneanforderungen, die
optimale Reinigung erfordern
Geräteeigenschaften
• Riesige Auswahl an hygienischen Prozessanschlüssen
• Konform mit 3-A und EHEDG
• Sofortige Verfügbarkeit nach CIP-/SIP-Reinigung
• Robustes, ultrakompaktes Messumformergehäuse
• Höchste Schutzart: IP69
• Vor‐Ort‐Anzeige erhältlich
Products
Technische Information
Proline Promass S 100
Coriolis-Durchflussmessgerät
Solutions
Ihre Vorteile
• Verbesserte Prozesssicherheit – einfach reinigbares und
vollständig selbstentleerbares Messrohr
• Weniger Prozessmessstellen – multivariable Messung
(Durchfluss, Dichte, Temperatur)
• Platzsparende Montage – keine Ein-/Auslaufstrecken
• Platzsparende Installation – volle Funktionalität auf eng-
stem Raum
• Zeitsparende Bedienung vor Ort ohne zusätzliche Soft- und
Hardware – integrierter Webserver
• Integrierte Verifizierung – Heartbeat Technology
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Proline Promass S 100

Inhaltszusammenfassung für Endress+Hauser Proline Promass S 100

  • Seite 1 Products Solutions Services TI01037D/06/DE/07.24-00 71672861 2024-11-01 Technische Information Proline Promass S 100 Coriolis-Durchflussmessgerät Leicht zu reinigendes Messgerät mit selbst-entleerbarem Einrohrsystem & ultrakompaktem Messumformer Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen Mess- • Verbesserte Prozesssicherheit – einfach reinigbares und stoffeigenschaften wie Viskosität und Dichte...
  • Seite 2 Proline Promass S 100 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Schutzart ........48 Vibrations- und Schockfestigkeit .
  • Seite 3 Proline Promass S 100 Systemkomponenten ......85 Ergänzende Dokumentation ....86 Standarddokumentation .
  • Seite 4 Proline Promass S 100 Hinweise zum Dokument Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Anschluss Potenzialausgleich (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen.
  • Seite 5 Proline Promass S 100 Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern. = 2 · ∆m (ν · ω) = Corioliskraft ∆m = bewegte Masse...
  • Seite 6 Proline Promass S 100 sert die Messstabilität im Hinblick auf das Ausmaß der Störungen ohne Einfluss unter Einphasen- Strömungsbedingungen. Der Gas Fraction Handler ist nur bei Geräteausführungen mit HART, Modbus RS485, PROFINET und PROFINET mit Ethernet- APL verfügbar. Detaillierte Informationen zum Gas Fraction Handler: Sonderdokumentation "Gas Fraction Handler"...
  • Seite 7 Proline Promass S 100 Messeinrichtung Das Gerät besteht aus Messumformer und Messaufnehmer. Wenn das Gerät mit Modbus RS485 eigensicher bestellt wird, gehört die Safety Barrier Promass 100 (Sicherheitsbarriere) zum Lieferum- fang und muss für den Betrieb des Geräts eingesetzt werden.
  • Seite 8 Proline Promass S 100 Gerätearchitektur A0016779  1 Möglichkeiten für die Messgeräteinbindung in ein System Automatisierungssystem (z.B. SPS) EtherNet/IP PROFIBUS DP PROFINET Modbus RS485 4-20 mA HART, Impuls-/Frequenz-/Schaltausgang Safety Barrier Promass 100 Modbus RS485 eigensicher Nicht explosionsgefährdeter Bereich Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Explosionsgefährdeter Bereich und Zone 1/Div.
  • Seite 9 Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
  • Seite 10 Proline Promass S 100 Digitale Kommunikation Das Schreiben der Messwerte durch das Automatisierungssystem kann erfolgen über: • PROFIBUS DP • Modbus RS485 • EtherNet/IP • PROFINET Ausgang Ausgangssignal Stromausgang HART Stromausgang 4-20 mA HART (aktiv) Maximale Ausgangswerte • DC 24 V (bei Leerlauf) •...
  • Seite 11 Proline Promass S 100 Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl. Schaltausgang Schaltverhalten Binär, leitend oder nicht leitend Schaltverzögerung Einstellbar: 0 …...
  • Seite 12 Proline Promass S 100 Stromausgang 4…20 mA 4…20 mA Fehlerverhalten Wählbar: • 4 … 20 mA gemäß NAMUR-Empfehlung NE 43 • 4 … 20 mA gemäß US • Min. Wert: 3,59 mA • Max. Wert: 22,5 mA • Definierbarer Wert zwischen: 3,59 … 22,5 mA •...
  • Seite 13 Proline Promass S 100 Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Rote Farbbeleuchtung signalisiert Gerätefehler. Statussignal gemäß NAMUR-Empfehlung NE 107 Schnittstelle/Protokoll • Via digitale Kommunikation: • HART-Protokoll • PROFIBUS DP • Modbus RS485 • EtherNet/IP • PROFINET • Via Serviceschnittstelle...
  • Seite 14 Proline Promass S 100 Eigensichere Werte Klemmennummern Versorgungsspannung Signalübertragung 20 (L-) 10 (L+) 62 (B) 72 (A) = 16,24 V = 623 mA = 2,45 W Bei IIC = 92,8 µH, C = 0,433 μF, L = 14,6 μH/Ω Bei IIB = 372 µH, C...
  • Seite 15 Proline Promass S 100 Dynamische Variablen Auslesen der Dynamischen Variablen: HART Kommando 3 Die Messgrößen können den dynamischen Variablen frei zugeordnet werden. Messgrößen für PV (Erste dynamische Variable) • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur Messgrößen für SV, TV, QV (Zweite, dritte und vierte dynamische Vari-...
  • Seite 16 Proline Promass S 100 Ausgangswerte Analog Input 1…8 (vom Messgerät zum Automa- • Massefluss tisierungssystem) • Volumenfluss • Normvolumenfluss • Zielmessstoff Massefluss • Trägermessstoff Massefluss • Dichte • Normdichte • Konzentration • Temperatur • Trägerrohrtemperatur • Elektroniktemperatur • Schwingfrequenz • Schwingamplitude •...
  • Seite 17 Proline Promass S 100 Funktionscodes • 03: Read holding register • 04: Read input register • 06: Write single registers • 08: Diagnostics • 16: Write multiple registers • 23: Read/write multiple registers Broadcast-Messages Unterstützt von folgenden Funktionscodes: • 06: Write single registers •...
  • Seite 18 Proline Promass S 100 Fix Input 5 ms…10 s (Werkseinstellung: 20 ms) Exclusive Owner Multicast Instanz Größe [Byte] Konfiguration Instanz: 0x68 O → T Konfiguration: 0x66 T → O Konfiguration: 0x64 Exclusive Owner Multicast Instanz Größe [Byte] Konfiguration Instanz: 0x69 O →...
  • Seite 19 Proline Promass S 100 Configurable Input Assembly • Aktuelle Gerätediagnose • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Summenzähler 1 • Summenzähler 2 • Summenzähler 3  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erweitert sich die Auswahl.
  • Seite 20 Proline Promass S 100 Zykluszeiten Ab 8 ms Polarität Auto-Polarität für die automatische Korrektur von gekreuzten TxD- und RxD- Paaren Unterstützte Verbindungen • 1 x AR (Application Relation) • 1 x Input CR (Communication Relation) • 1 x Output CR (Communication Relation) •...
  • Seite 21 Proline Promass S 100 Eingangswerte Analog Output Modul (fest zugeordnet) (vom Automatisierungssystem • Externer Druck (Slot 18) zum Messgerät) • Externe Temperatur (Slot 19) • Externe Normdichte (Slot 20) Diskret Output Modul (fest zugeordnet) • Messwertunterdrückung ein-/ausschalten (Slot 21) • Nullpunktjustierung durchführen (Slot 22) Summenzähler 1…3 (Slot 15…17)
  • Seite 22 Proline Promass S 100 Ein-/Ausgangswert Prozessgröße Kategorie Slot Schwingungsdämpfung 1 Schwingfrequenz 1 Schwingamplitude 0 Schwingamplitude 1 Frequenzschwankung 1 Schwankung Rohrdämpfung 1 Erregerstrom 1 Eingangswert Externe Dichte Prozessüberwachung Externe Temperatur Eingelesene Normdichte Messwertunterdrückung Nullpunktjustierung Status Verifizierung Heartbeat Verifizierung Nur mit dem Anwendungspaket "Konzentration" verfügbar.
  • Seite 23 Proline Promass S 100 Startup-Parametrierung Startup-Parametrierung Durch die Aktivierung der Startup-Parametrierung wird die Konfiguration der (NSU) wichtigsten Parameter des Messgeräts vom Automatisierungssystem über- nommen und verwendet. Die folgenden Konfiguration werden vom Automatisierungssystem übernom- men: • Management • Softwarerevision • Schreibschutz •...
  • Seite 24 Proline Promass S 100 Energieversorgung Klemmenbelegung Übersicht: Gehäuseausführung und Anschlussvarianten 1.1 1.2 1.3 2.1 2.2 A0016770 Gehäuseausführung: Kompakt, beschichtet Alu Gehäuseausführung: Kompakt, hygienisch, rostfrei Gehäuseausführung: Ultrakompakt, hygienisch, rostfrei Anschlussvariante: 4-20 mA HART, Impuls-/Frequenz-/Schaltausgang 1.1 Signalübertragung: Impuls-/Frequenz-/Schaltausgang 1.2 Signalübertragung: 4-20 mA HART 1.3 Versorgungsspannung...
  • Seite 25 Proline Promass S 100 Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss" Ausgänge versorgung Optionen Klemmen Klemmen • Option A: Verschraubung M20x1 A, B • Option B: Gewinde M20x1 •...
  • Seite 26 Proline Promass S 100 Anschlussvariante PROFIBUS DP Für Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2 Bestellmerkmal "Ausgang", Option L Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse"...
  • Seite 27 Proline Promass S 100 Anschlussvariante Modbus RS485 Für Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2 Bestellmerkmal "Ausgang", Option M Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse"...
  • Seite 28 Proline Promass S 100 Anschlussvariante Modbus RS485 Für Einsatz im eigensicheren Bereich. Anschluss via Safety Barrier Promass 100. Bestellmerkmal "Ausgang", Option M Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse"...
  • Seite 29 Proline Promass S 100 Anschlussvariante EtherNet/IP Bestellmerkmal "Ausgang", Option N Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss" Ausgang versorgung Optionen Gerätestecker Klemmen • Option L: Stecker M12x1 + Gewinde NPT ½"...
  • Seite 30 Proline Promass S 100 Anschlussvariante PROFINET Bestellmerkmal "Ausgang", Option R Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss" Ausgang versorgung Optionen Gerätestecker Klemmen • Option L: Stecker M12x1 + Gewinde NPT ½"...
  • Seite 31 Proline Promass S 100 Safety Barrier Promass 100 Power Modbus supply RS485 Safe area Power Lift panel for bus termination Communication Safety Barrier Promass 100 Hazardous area Power Modbus supply RS485 A0030220  8 Safety Barrier Promass 100 mit Anschlüssen Nicht explosionsgefährdeter Bereich, Zone 2, Class I Division 2...
  • Seite 32 Proline Promass S 100 4-20 mA HART mit Impuls-/Frequenz-/Schaltausgang Gerätestecker für Signalübertragung (geräteseitig), weiblicher Anschluss Belegung 4-20 mA HART (aktiv) 4-20 mA HART (aktiv) Impuls-/Frequenz-/Schaltausgang (passiv) Impuls-/Frequenz-/Schaltausgang (passiv) Erdung/Schirmung A0016810 Codierung Stecker/Buchse Buchse Nicht belegt bei Bestellmerkmal "Gehäuse", Option C "Ultrakompakt hygienisch, rostfrei"...
  • Seite 33 Proline Promass S 100  • Als Buchse wird empfohlen: Binder, Serie 763, Teilenr. 79 3439 12 05 • Beim Geräteeinsatz im explosionsgefährdeten Bereich: Entsprechend zertifizierte Buchse verwenden. Gerätestecker für Signalübertragung (geräteseitig), MODBUS RS485 (nicht eigensicher) Für den Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2.
  • Seite 34 Proline Promass S 100 Versorgungsspannung Das Netzteil muss sicherheitstechnisch geprüft sein (z.B. PELV, SELV). Messumformer Für Geräteausführung mit Kommunikationsart: • HART, PROFIBUS DP, EtherNet/IP: DC 20 … 30 V • Modbus RS485, Geräteausführung: • Für Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2: DC 20 … 30 V •...
  • Seite 35 Proline Promass S 100 Versorgungsausfall • Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen. • Konfiguration bleibt je nach Geräteausführung im Gerätespeicher oder im steckbaren Datenspei- cher (HistoROM DAT) erhalten. • Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert. Elektrischer Anschluss...
  • Seite 36 Proline Promass S 100 4...20 mA A0028762  10 Anschlussbeispiel für Stromausgang 4 … 20 mA HART (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Spannungsversorgung Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen; Kabelspezifikation beachten →  40 Analoges Anzeigeinstrument: Maximale Bürde beachten...
  • Seite 37 Proline Promass S 100 PROFIBUS DP A0028765  13 Anschlussbeispiel für PROFIBUS DP, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Automatisierungssystem (z.B. SPS) Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten Verteilerbox Messumformer Bei Baudraten > 1,5 MBaud muss eine EMV-Kabeleinführung verwendet werden und der Kabelschirm muss möglichst bis zur Anschlussklemme weiterlaufen.
  • Seite 38 Proline Promass S 100 Modbus RS485 eigensicher L- L+ A0028766  15 Anschlussbeispiel für Modbus RS485 eigensicher Automatisierungssystem (z.B. SPS) Kabelschirm einseitig. Kabelspezifikation beachten Safety Barrier Promass 100 Kabelspezifikation beachten Nicht explosionsgefährdeter Bereich Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2...
  • Seite 39 Proline Promass S 100 HART-Eingang 4...20 mA A0019828  18 Anschlussbeispiel für HART-Eingang (Burst-Mode) über Stromausgang (aktiv) Kabelschirm einseitig. Kabelspezifikation beachten Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten Anschluss für HART-Bediengeräte Analoges Anzeigeinstrument Messumformer Messaufnehmer für externe Messgröße 4...20 mA...
  • Seite 40 Proline Promass S 100 Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel Ø 6 … 12 mm (0,24 … 0,47 in) • Gewinde für Kabeleinführung: • M20 • G ½" • NPT ½" Kabelspezifikation Zulässiger Temperaturbereich • Die im jeweiligen Land geltenden Installationsrichtlinien sind zu beachten.
  • Seite 41 Proline Promass S 100 Im Folgenden wird zum jeweiligen Aderquerschnitt die maximale Kabellänge angegeben. Maximalen Kapazitäts- und Induktivitätsbelag vom Kabel sowie Ex-Anschlusswerte beachten . Aderquerschnitt Maximale Kabellänge [AWG] [ft] 0,75 Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO 11631 • Wasser •...
  • Seite 42 Proline Promass S 100 Nullpunktstabilität [mm] [in] [kg/h] [lb/min] 1½ 4,50 0,165 0,257 Durchflusswerte Durchflusswerte als Turndown-Kennzahlen abhängig von der Nennweite. SI-Einheiten 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 2 000 6 500 18 000...
  • Seite 43 Proline Promass S 100 Masse- und Volumenfluss (Flüssigkeiten) ±0,05 % v.M. Dichte (Flüssigkeiten) ±0,00025 g/cm Temperatur ±0,25 °C ± 0,0025 · T °C (±0,45 °F ± 0,0015 · (T–32) °F) Reaktionszeit Die Reaktionszeit ist abhängig von der Parametrierung (Dämpfung). Einfluss Umgebungstempe-...
  • Seite 44 Proline Promass S 100 Einfluss Messstoffdruck Nachfolgend wird gezeigt, wie sich der Prozessdruck (Relativdruck) auf die Genauigkeit des Masse- flusses auswirkt. v.M. = vom Messwert Der Effekt kann kompensiert werden durch: • Einlesen des aktuellen Druckmesswerts über den Stromeingang oder einen digitalen Eingang.
  • Seite 45 Proline Promass S 100 Montage Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein- bauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung.
  • Seite 46 Proline Promass S 100 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung). Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumfor- mer oben Ausnahme: →  21,  46 A0015589...
  • Seite 47 Proline Promass S 100 Befestigung mit Rohrschellen bei Hygieneanschlüssen Es besteht aus prozesstechnischer Sicht keine Notwendigkeit den Sensor zusätzlich zu befestigen. Ist aus installationstechnischen Gründen eine zusätzliche Abstützung trotzdem notwendig, sind die nachfolgenden Abmessungen zu beachten. Rohrschelle mit Dämmeinlage zwischen Clamp und Messinstrument verwenden...
  • Seite 48 Proline Promass S 100 Montage Safety Barrier Pro- > 22.5 > 22.5 mass 100 (> 0.89) (> 0.89) A0016894  22 Minimalabstand zwischen weiteren Safety Barrier Promass 100 oder anderen Modulen. Maßeinheit mm (in) Umgebung Umgebungstemperaturbe- Messgerät • –40 … +60 °C (–40 … +140 °F) reich •...
  • Seite 49 Proline Promass S 100 Innenreinigung • CIP-Reinigung • SIP-Reinigung • Reinigung mit Molchen Optionen Öl- und fettfreie Ausführung für mediumberührende Teile, ohne Erklärung Bestellmerkmal "Dienstleistung", Option HA Elektromagnetische Verträg- • Abhängig von der Kommunikationsart: • Nach IEC/EN 61326 und NAMUR-Empfehlung 21 (NE 21) lichkeit (EMV) •...
  • Seite 50 Proline Promass S 100 Flansch in Anlehnung an ASME B16.5 [psi] [bar] Class 150 [°C] [°F] A0029906-DE  24 Mit Flanschwerkstoff 1.4404 (F316/F316L) Flansch JIS B2220 [psi] [bar] [°C] [°F] A0029907-DE  25 Mit Flanschwerkstoff 1.4404 (F316/F316L) Flansch DIN 11864-2 Form A...
  • Seite 51 Proline Promass S 100 Gewindestutzen DIN 11851 [psi] [bar] DN 8…40 ≥DN 50 [°C] [°F] A0029909-DE  27 Mit Flanschwerkstoff 1.4435 (316L) DIN 11851 sieht bei Verwendung geeigneter Dichtungsmaterialien den Einsatz bis +140 °C (+284 °F) vor. Bei der Auswahl von Dichtungen und Gegenstücken berücksichtigen, weil diese Komponenten Druck- und Temperaturbereich einschränken können.
  • Seite 52 Proline Promass S 100 Gewindestutzen SMS 1145 [psi] [bar] [°C] [°F] A0029889-DE  30 Mit Anschlusswerkstoff 1.4435 (316L) SMS 1145 sieht bei Verwendung geeigneter Dichtungsmaterialien den Einsatz bis 6 bar (87 psi) vor. Bei der Auswahl von Dichtungen und Gegenstücken berücksichtigen, weil diese Komponenten Druck- und Temperaturbereich einschränken können.
  • Seite 53 Proline Promass S 100 Der Berstdruck des Messaufnehmergehäuses bezieht sich auf einen typischen Innendruck, der vor einem mechanischen Ausfall des Messaufnehmergehäuses erreicht wird und während der Typprü- fung bestimmt wurde. Die entsprechende Erklärung zur Typprüfung kann zusammen mit dem Mess- gerät bestellt werden (Bestellmerkmal "Weitere Zulassung", Option LN "Berstdruck Sensorgehäuse,...
  • Seite 54 Beheizungsmöglichkeiten • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Für die Aufnehmer sind Heizmäntel bei Endress+Hauser als Zubehörteil bestellbar →  84. HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Messumformergehäuses nicht höher ist als 80 °C (176 °F).
  • Seite 55 Proline Promass S 100 Konstruktiver Aufbau Abmessungen in SI-Einhei- Kompaktausführung Bestellmerkmal "Gehäuse", Option A "Kompakt beschichtet Alu" A0016525 1) 2) 1) 2) [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 147,5 93,5 8,31 147,5 93,5 12,00 147,5...
  • Seite 56 Proline Promass S 100 Bestellmerkmal "Gehäuse", Option B "Kompakt hygienisch, rostfrei" A0016526 1) 2) [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 133,5 136,8 58,8 8,31 133,5 136,8 58,8 12,00 133,5 136,8 58,8 17,60 133,5 136,8 58,8...
  • Seite 57 Proline Promass S 100 Bestellmerkmal "Gehäuse", Option C "Ultrakompakt hygienisch, rostfrei" A0016527 1) 2) [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 111,4 123,6 67,7 55,9 8,31 111,4 123,6 67,7 55,9 12,00 111,4 123,6 67,7 55,9 17,60...
  • Seite 58 Proline Promass S 100 Flansch in Anlehnung an EN 1092-1 (DIN 2501): PN 40 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option D2W [mm] [mm] [mm] [mm] [mm] [mm] [mm] 4 × Ø14 17,0 17,3 4 × Ø14 17,3 4 × Ø14 19,0 28,5 4 ×...
  • Seite 59 Proline Promass S 100 Festflansch DIN 11864-2 A0015627  33 Detail X: Asymmetrischer Prozessanschluss, der grau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch DIN 11864-2 Form A, zu Rohr nach DIN11866 Reihe A, Bundflansch 1.4435 (316L)
  • Seite 60 Proline Promass S 100 ¾" Tri-Clamp, zu Rohr nach DIN11866 Reihe C 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option FEW Clamp [mm] [in] [mm] [mm] [mm] ¾ 25,0 16,00 3-A-Ausführung: Bestellmerkmal "Weitere Zulassung", Option LP ½"-Tri-Clamp, zu Rohr nach DIN11866 Reihe C 1.4435 (316L)
  • Seite 61 Proline Promass S 100 Klemmverbindung DIN 11864-3 A0016903  34 Detail X: Asymmetrischer Prozessanschluss, der grau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Clamp DIN 11864-3 Form A, Bundstutzen, zu Rohr nach DIN11866 Reihe A 1.4435 (316L)
  • Seite 62 Proline Promass S 100 Klemmstutzen DIN 32676, zu Rohr nach DIN11866 Reihe A 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option KQW [mm] [mm] [mm] [mm] 34,0 16,00 34,0 16,00 50,5 26,00 50,5 38,00 64,0 50,00 3-A-Ausführung: Bestellmerkmal "Weitere Zulassung", Option LP Klemmstutzen ISO 2852, zu Rohr nach ISO 2037 1.4435 (316L)
  • Seite 63 Proline Promass S 100 Gewindestutzen DIN 11851, ≥ Rd 34 × ¹⁄₈, zu Rohr nach DIN11866 Reihe A 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option KCW [mm] [mm] [mm] [mm] Rd 34 × ¹⁄₈ Rd 34 × ¹⁄₈ Rd 52 × ¹⁄₆...
  • Seite 64 Proline Promass S 100 Gewindestutzen ISO 2853 A0015623 Längentoleranz Maß L in mm: +1,5 / –2,0 Gewindestutzen ISO 2853, zu Rohr nach ISO 2037 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option JSE [mm] [mm] [mm] [mm] 37,13 22,60 37,13 22,60 37,13 22,60...
  • Seite 65 Proline Promass S 100 Zubehör Spülanschlüsse DN 40(1 ")…50 (2") ½ DN 8 ( ")...25 (1") ⁄ 45° 35 (1.38) A0029971  35 Anschlussstutzen für Spülanschlüsse: Bestellmerkmal "Sensor Optionen", Option CH "Spülanschluss" [mm] [mm] [mm] 68,15 81,65 Endress+Hauser...
  • Seite 66 Proline Promass S 100 Abmessungen in US-Einhei- Kompaktausführung Bestellmerkmal "Gehäuse", Option A "Kompakt beschichtet Alu" A0016525 1) 2) 1) 2) [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 5,35 5,81 3,68 2,13 7,52 11,77 0,33 4,25 3,62 ½...
  • Seite 67 Proline Promass S 100 Bestellmerkmal "Gehäuse", Option B "Kompakt hygienisch, rostfrei" A0016526 1) 2) 1) 2) [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 5,26 5,39 3,07 2,31 7,32 11,57 0,33 4,25 3,62 ½ 5,26 5,39...
  • Seite 68 Proline Promass S 100 Bestellmerkmal "Gehäuse", Option C "Ultrakompakt hygienisch, rostfrei" A0016527 1) 2) 1) 2) [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 4,39 4,87 2,67 7,32 11,57 0,33 4,25 3,62 ½ 4,39 4,87 2,67...
  • Seite 69 Proline Promass S 100 Flansch in Anlehnung an ASME B16.5, Cl 150 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option AAW [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 3,54 2,37 4 × Ø0,62 0,67 0,62 13,23 ½ 3,54 2,37 4 × Ø0,62...
  • Seite 70 Proline Promass S 100 1" Tri-Clamp, zu Rohr nach DIN 11866 Reihe C 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option FNW Clamp [in] [in] [in] [in] [in] ³⁄₈ 1,98 0,87 14,25 ½ 1,98 0,87 18,35 3-A-Ausführung: Bestellmerkmal "Weitere Zulassung", Option LP 1", 1½", 2" -Tri-Clamp, zu Rohr nach DIN 11866 Reihe C 1.4435 (316L)
  • Seite 71 Proline Promass S 100 Safety Barrier Promass 100 Hutschiene EN 60715: • TH 35 x 7,5 • TH 35 x 15 A0016777 [in] [in] [in] [in] 4,25 4,51 0,89 Zubehör Spülanschlüsse DN 40(1 ")…50 (2") ½ DN 8 ( ")...25 (1") ⁄...
  • Seite 72 Proline Promass S 100 [in] [in] [in] 1½ 2,683 16,46 3,215 18,62 Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit EN/DIN Gewicht PN 40-Flanschen. Gewichtsangaben inklusive Messumformer: Bestellmerkmal "Gehäuse", Option A "Kompakt beschichtet Alu". Gewicht in SI-Einheiten Gewicht [kg]...
  • Seite 73 Proline Promass S 100 Kabeleinführungen/-verschraubungen A0020640  37 Mögliche Kabeleinführungen/-verschraubungen Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Bestellmerkmal "Gehäuse", Option A "Kompakt, Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsge- fährdeten Bereich geeignet.
  • Seite 74 Proline Promass S 100 Prozessanschlüsse Flansche in Anlehnung an Rostfreier Stahl, 1.4404 (F316/F316L) EN 1092-1 (DIN 2501)/ ASME B16.5/JIS B2220: Alle anderen Prozessan- Rostfreier Stahl, 1.4435 (316L) schlüsse: Verfügbare Prozessanschlüsse→  74 Dichtungen Geschweißte Prozessanschlüsse ohne innenliegende Dichtungen Zubehör Wetterschutzhaube Rostfreier Stahl, 1.4404 (316L)
  • Seite 75 Proline Promass S 100 Schnelle und sichere Inbetriebnahme • Eigene Menüs für Anwendungen • Menüführung mit kurzen Erläuterungen der einzelnen Parameterfunktionen Sicherheit im Betrieb • Bedienung in folgenden Landessprachen: • Via Bedientool "FieldCare", "DeviceCare": Englisch, Deutsch, Französisch, Spanisch, Italienisch, Chinesisch, Japanisch •...
  • Seite 76 Proline Promass S 100 Via PROFIBUS DP Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS DP verfügbar. A0020903  39 Möglichkeiten der Fernbedienung via PROFIBUS DP Netzwerk Automatisierungssystem Computer mit PROFIBUS-Netzwerkkarte PROFIBUS DP Netzwerk Messgerät Via EtherNet/IP-Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit EtherNet/IP verfügbar.
  • Seite 77 Proline Promass S 100 Sterntopologie A0026545  41 Möglichkeiten der Fernbedienung via PROFINET Netzwerk: Sterntopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...
  • Seite 78 Proline Promass S 100 PROFIBUS DP A0021270  43 Anschluss bei Bestellmerkmal "Ausgang", Option L: PROFIBUS DP Service-Schnittstelle (CDI-RJ45) des Messgeräts mit Zugriff auf integrierten Webserver Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder mit Bedien- tool "FieldCare"...
  • Seite 79 Proline Promass S 100 PROFINET A0016940  45 Anschluss bei Bestellmerkmal "Ausgang", Option R: PROFINET Service-Schnittstelle (CDI-RJ45) und PROFINET-Schnittstelle des Messgeräts mit Zugriff auf integrierten Web- server Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder mit Bedien- tool "FieldCare"...
  • Seite 80 Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnungen (Statu- tory Instruments). Diese sind zusammen mit den zugewiesenen Normen in der entsprechenden UKCA-Konformitätserklärung aufgeführt. Durch Selektion der Bestelloption zur UKCA-Kennzeich- nung bestätigt Endress+Hauser die erfolgreiche Prüfung und Bewertung des Geräts mit der Anbrin- gung der UKCA-Kennzeichnung. Kontaktadresse Endress+Hauser UK: Endress+Hauser Ltd.
  • Seite 81 Proline Promass S 100 Lebensmitteltauglichkeit • 3-A-Zulassung • Nur Messgeräte mit dem Bestellmerkmal "Weitere Zulassung", Option LP "3A" verfügen über eine 3-A-Zulassung. • Die 3-A-Zulassung bezieht sich auf das Messgerät. • Bei der Installation des Messgeräts darauf achten, dass sich außen am Messgerät keine Flüssig- keitsansammlung bilden kann.
  • Seite 82 • Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) PESR/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundle- genden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
  • Seite 83 Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
  • Seite 84 Detaillierte Angaben: Betriebsanleitung zum Gerät. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.
  • Seite 85 Betriebsanleitung BA00061S Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
  • Seite 86 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Ergänzende Informationen zu Semistandard-Optionen sind in der zugehörigen Sonderdoku- mentation in der TSP-Datenbank verfügbar.
  • Seite 87 Proline Promass S 100 Inhalt Dokumentationscode cCSAus IS XA00160D INMETRO Ex i XA01219D INMETRO Ex nA XA01220D NEPSI Ex i XA01249D NEPSI Ex nA XA01262D Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD00142D Modbus RS485-Register-Informationen SD00154D Konzentrationsmessung SD01152D Heartbeat Technology SD01153D...
