Inbetriebnahme
52
10.6.2

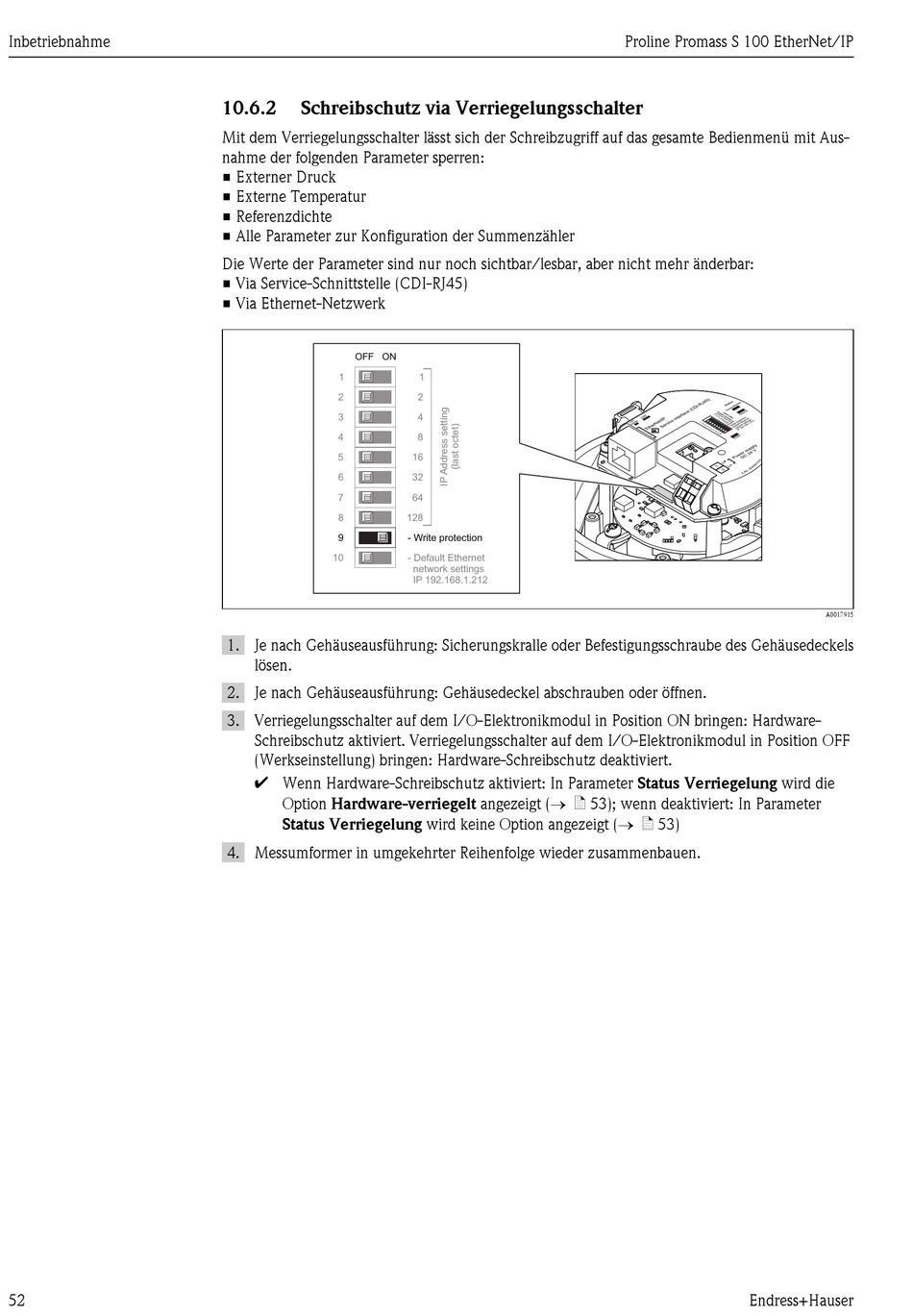

Schreibschutz via Verriegelungsschalter

Mit dem Verriegelungsschalter lässt sich der Schreibzugriff auf das gesamte Bedienmenü mit Aus-
nahme der folgenden Parameter sperren:
• Externer Druck
• Externe Temperatur
• Referenzdichte
• Alle Parameter zur Konfiguration der Summenzähler
Die Werte der Parameter sind nur noch sichtbar/lesbar, aber nicht mehr änderbar:
• Via Service-Schnittstelle (CDI-RJ45)
• Via Ethernet-Netzwerk
OFF ON
1
2
3
4
5
6
7
8
9
10
1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäusedeckels
lösen.
2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen.
3. Verriegelungsschalter auf dem I/O-Elektronikmodul in Position ON bringen: Hardware-
Schreibschutz aktiviert. Verriegelungsschalter auf dem I/O-Elektronikmodul in Position OFF
(Werkseinstellung) bringen: Hardware-Schreibschutz deaktiviert.
à Wenn Hardware-Schreibschutz aktiviert: In Parameter Status Verriegelung wird die
Option Hardware-verriegelt angezeigt (® ä 53); wenn deaktiviert: In Parameter
Status Verriegelung wird keine Option angezeigt (® ä 53)
4. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
1
2
4
8
16
32
64
128
- Write protection
- Default Ethernet
network settings
IP 192.168.1.212
Proline Promass S 100 EtherNet/IP
Endress+Hauser
A0017915
