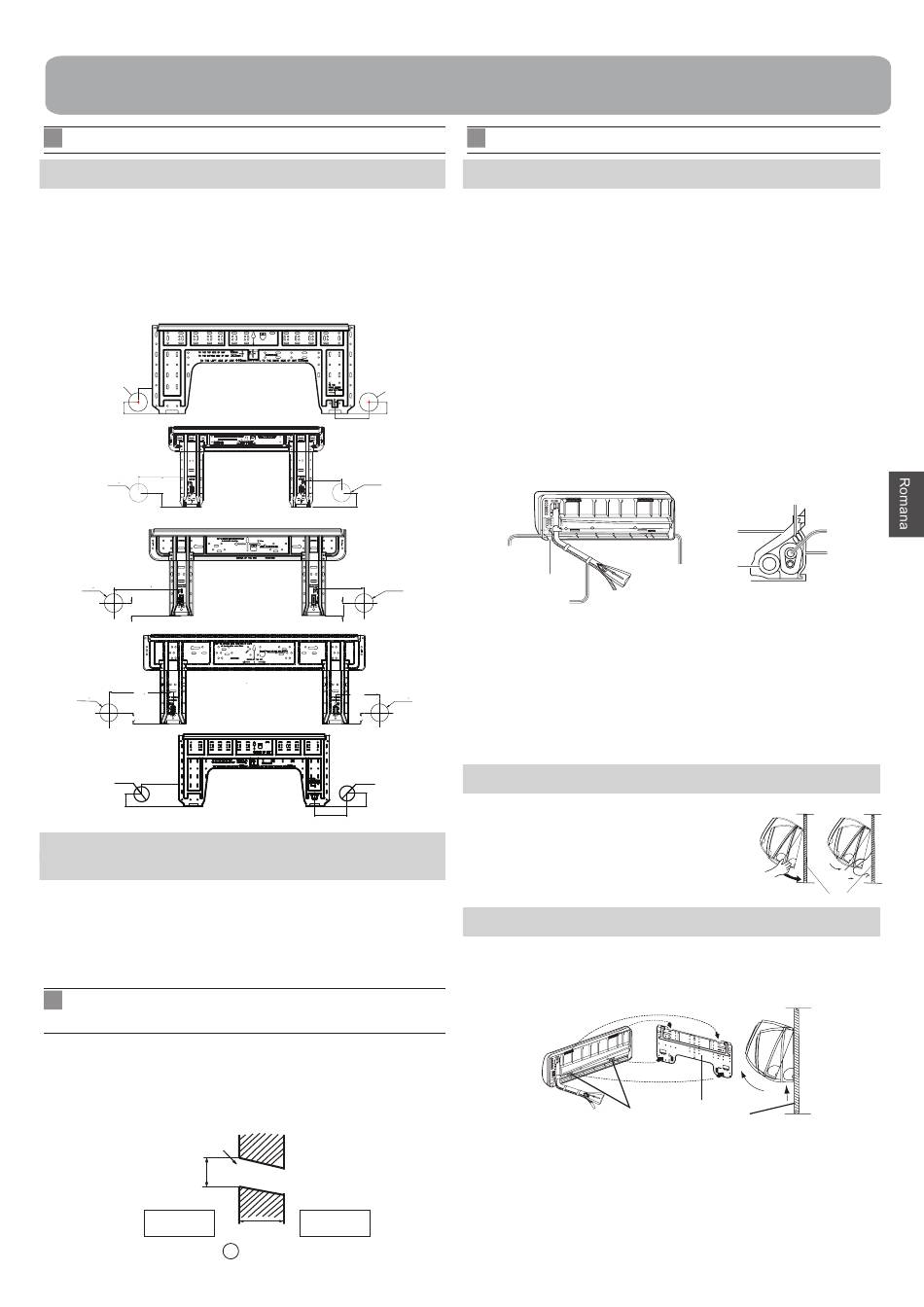

Instalarea unitatii interioare
1
Fixarea placii de montare și pozitionarea gaurii in perete
Cand placa de montare este fixata
1. Efectuati, pe baza stalpilor, o nivelare adecvata pentru fixarea
placii pe perete, apoi fixati temporar placa cu un singur cutel de
otel.
2. Asigurati-va inca o data ca nivelul corespunzator al placii,
agațatand un fir cu o greutate de partea superioara centrala a
placii, apoi fixați placa cu unghia de otel de fixare.
3. Gasiti locația A/C a gaurii de perete folosind o banda de
masurare.
A=45mm
B= Ø 60mm
D=37mm
A=170mm
B= 60mm
Ø
D=47mm
A=222mm
B= 60mm
Ø
D=41.5mm
A=218mm
B= Ø 60mm
D=38.5mm
A=159 mm
B= 60mm
Ø
D=55mm
Atunci cand placa de montare este fixa cu bara
laterala și cu lintea
Fixeaza pe bara laterala si aliniaza o bara de montare, care
este vanduta separat, apoi fixeaza placa pe bara de fixare
stabila.
Consultati articolul precedent, „Cand placa de montare este
fixata pentru prima data", pentru pozitonarea gaurii in perete.
2
Realizarea unui orificiu in perete si montarea capacului
gaurii conductei
Faceti o gaura cu diametrul de 60 mm, coborand usor spre
exteriorul peretelui.
Instalati capacul gaurii de conducte si sigilati-l cu chit dupa
instalare.
Gaura in perete
Ø60mm
Partea
interioara
Sectiunea gaurii din perete
9K/12K
B= 60mm
Ø
D=37mm
C=108mm
C=130mm
9/12K
B= Ø 60mm
D=47mm
18K
C=165mm
B= 60mm
Ø
D=41.5mm
C=151mm
24K
B=
D=38.5mm
18K
B= Ø 60mm
D=55mm
C=138mm
Partea
exterioara
G
Teava gaurii de conducta
3
Instalarea unitatii interne
Trasarea conductei
Ø60mm
[Conducta din spate]
Ø60mm
Desenati conductele si furtunul de scurgere, apoi fixati-le cu
Ø60mm
banda adeziva
[Stanga • Conducta spate stanga]
In cazul tubulaturii din partea stanga, taiati cu ajutorul unui
butuc, capacul pentru conductele din stanga.
In cazul conductelor din spate stanga, indoiti conductele in functie
de directie, pana la marcajul orificiului pentru conductele din spate
stanga, care este marcat pe materialele de izolare termica.
1. Introduceti furtunul de scurgere in materialul de izolare termica
al unitatii interioare.
2. Introduceti cablul electric interior / exterior din spatele unitatii
interioare si trageti-l pe partea din fata, apoi conectati-le.
3. Inveliți fata de etansare a flacarii cu ulei de refrigerare si
conectati conductele. Acoperiti partea de racord cu materiale de
izolare termica si asigurati-va ca fixati cu banda adeziva.
Capac pentru
conducta din
dreapta
Capac pentru
conducta de
dedesubt
Fixati cu banda adeziva
Cablul electric al unitatii interne / externe si furtunul de scurgere
trebuie sa fie legate cu conductele de refrigerare, protejand banda.
[Conductele orientate in alte directii]
Taiati capacul pentru tubulatura in conformitate cu directia
conductei, apoi indoiti conducta in functie de pozitia orificiului
60mm
Ø
din perete. Cand indoiyi, aveti grija sa nu prabusiti conductele.
Conectati in prealabil cablul electric interior / exterior, apoi scoateti
conexiunea la izolarea termica a piesei de conectare speciale.
Fixarea corpului unitatii interne
Agatati cu siguranta corpul unitatii pe crestaturile superioare
ale placii de montare. Mutati corpul dintr-o
parte pentru a verifica fixarea sa sigura.
Pentru a fixa corpul pe placa de montare,
tineti corpul inclinat de partea inferioara si
apoi puneti-l in jos perpendicular.
Descarcarea corpului unitatii interne
Cand descarcati unitatea interioara, va rugam sa folositi mana
pentru a ridica corpul pentru a parasi agraful, apoi ridicati usor
partea inferioara a corpului spre exterior si ridicati unitatea
aslant pana cand parasește placa de montare.
G
G
G
Cablul electric al unitatii
interne / externe
Material izolant
termic
Capac
Furtun de
pentru
scurgere
conducta
din stanga
Placa de montareå
Agraf Placa de montare
Tevi
Placa de
sustinere a
conductei
