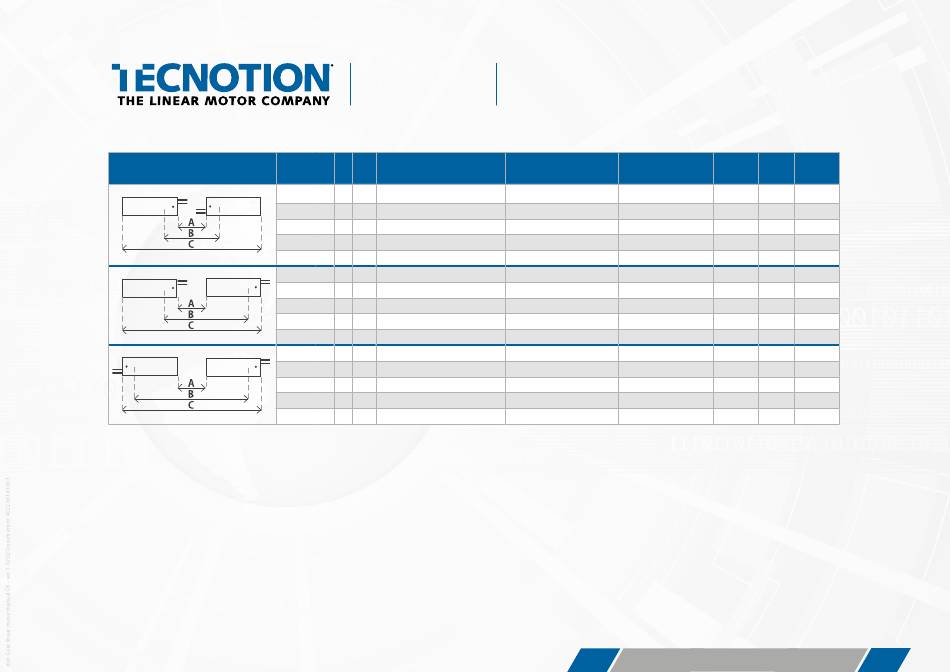

Motorkopplung - Tm-Baureihe; Motorkopplung - Tecnotion KAP.2 Bedienungsanleitung

Kopplungsmöglichkeiten
Hinweis: Größere Abstände sind möglich. Bitte fragen Sie Tecnotion für alle infos.
©2019 Tecnotion - Alle Rechte vorbehalten. Irrtümer und technische Änderungen vorbehalten.
ANHANG F
Kombination N S Abstand der Spuleneinheiten (A)
TM3+TM6 X X 36
TM3+TM12 X X 49
TM6+TM12 X X 45
TM12+TM12 X X 42
TM18+TM18 X X 41
TM3+TM6 X X 37
TM3+TM12 X X 38
TM6+TM12 X X 50
TM12+TM12 X X 47
TM18+TM18 X X 48
TM3+TM6 X X 16
TM3+TM12 X X 1
TM6+TM12 X X 3
TM12+TM12 X X 4
TM18+TM18 X X 7

Motorkopplung - TM-Baureihe

Abstand der Passstifte (B) Gesamtlänge beider
Spuleneinheiten (C)
101 272
115 383
146 429
144 524
177 713
145 273
243 372
290 434
288 529
384 720
187 252
269 335
286 387
384 486
543 679

MOTORKOPPLUNG

MOTORKOPPLUNG
AN.F
