3.1.1 Magnetbahnlänge
In diesem Abschnitt wird die Berechnung der für eine Applikation benötig-
ten Magnetplatten beschrieben; hierfür gibt es zwei Wege:
Die einfachste Methode ist das Addieren des Verfahrwegs der Applikation
und die Länge der verwendeten Spuleneinheit. Ein Rechenbeispiel finden
Sie im Kasten rechts, die verfügbaren Magnetplattenlängen der Motorbau-
reihen im

ANHANG

A.Die zweite Methode dient der Kostenoptimierung,
wenn eine zusätzliche Magnetplatte nötig wäre, um die errechnete Länge
(Verfahrweg und Länge der Spuleneinheit) abzudecken. Es ist möglich
eine Länge von ca. 25mm ohne zusätzliche Magnetplatte zu überbrücken,
indem man mit der Länge des effektiven Bereichs der Spuleneinheit statt
der kompletten Spulenlänge rechnet. Dies kann unter Umständen eine
Magnetplatte einsparen.
Der effektive Bereich der Spuleneinheit ist der Bereich, in dem sich die
eigentlichen Spulen befinden (s. Abb. 3.1 und Tabelle 3.2). In diesem Bereich
wird die den Motor vorwärtstreibende Kraft erzeugt, in dem verbleibenden
Raum befinden sich die Kabel, die Leiterplatte oder nur Vergussmasse. Dieser
Bereich trägt nicht zur Krafterzeugung bei und kann über das Ende der Mag-
netplatte ohne Kraftverlust über die Magnetplatte hinaus fahren.
A

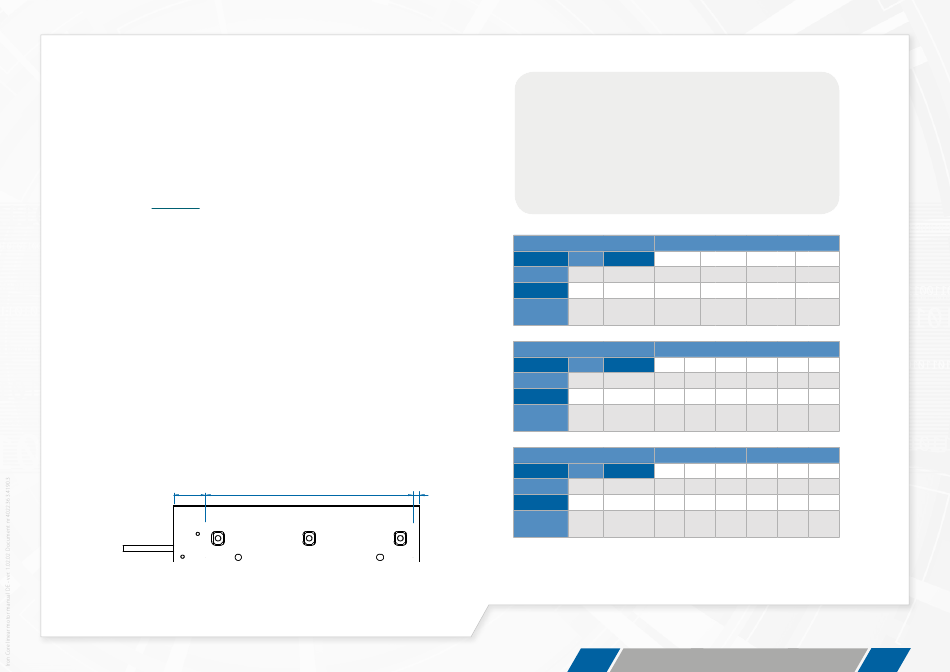

Abb. 3.1: Effektiver Bereich einer Spuleneinheit
©2019 Tecnotion - Alle Rechte vorbehalten. Irrtümer und technische Änderungen vorbehalten.
C
B
Rechenbeispiele
Berechnung mit effektiven Bereich der
Spuleneinheit
Berechnung mit Spulenlänge
Hr = Verfahrweg 440mm
Hr = Verfahrweg 440mm
Leff = Lc – (a + b) = TL6 effektiver Bereich 114mm
Lc = TL6 Spuleneinheitlänge 146mm
Mpl = Magnetplattenlänge 288mm
Mpl = Magnetplattenlänge 288mm
Benötigte Anzahl Magnetplatten
Benötigte Anzahl Magnetplatten
=(Hr + Leff)/Mpl < zwei 288mm Magnetplatten
=(Hr + Lc)/Mpl > zwei 288mm Magnetplatten
TM
3
Parameter
Einheit
Maß
mm
A
19
Kabelseite
mm
B
8
Endseite
mm
C
66
Effektiver
Bereich
TL
6
9
Parameter
Einheit
Maß
mm
A
26
25
Kabelseite
mm
B
6
5
Endseite
mm
C
114
164
Effektiver
Bereich
TB
12
15
Parameter
Einheit
Maß
mm
A
26
26.2
Kabelseite
mm
B
2
6.2
Endseite
mm
C
216
257.6
Effektiver
Bereich
Tab. 3.2:Maße des effektiven Bereichs der Motoren
KONSTRUKTION MIT DEM LINEARMOTOR
KAP.3
6
12
18
23
23
26.7
6
2
3.7
114
216
305.6
12
15
18
24
26
26.2
26,7
26
2
6.2
3.7
2
216
257.6
305.6
440
TBW
30
18
30
45
26.2
34.7
39.2
39.2
6.2
3.7
11.2
11.2
529.6
305.6
529.6
801.6
12
