2.1.4 Schrauben und Passstifte
Die Verwendung von zu langen Schrauben für die Montage
der Spuleneinheit kann unbemerkte Schäden und Gefahren
verursachen. Überprüfen Sie (1) Schraubenlänge vor dem
Montieren und (2) Schraubenhöhe nach dem Montieren.
Die zur Montage benötigten Schrauben und Passstifte sind nicht im
Lieferumfang von Tecnotion enthalten. Die Länge der zu verwendenden
Schrauben und Passstifte hängt von den Abmessungen des Schlittens ab. .
In den Kapiteln über die Montage der Motoren finden Sie Details (siehe
Spuleneinheit auf Seite 30
und
2.2
Zusätzliche Komponenten
Tecnotion bietet analoge und digitale Hall Module an: Das digita-
le Hall Modul für die Kommutierung und das analoge Hall Modul für
die Positionierung. Das analoge Hall Modul kann eine kostengünstige
Alternative zu einem gesonderten Messsystem sein, wenn die Anfor-
derungen an die Positioniergenauigkeit nicht zu hoch sind. Die Wie-
derholgenauigkeit liegt bei ~30 µm und die absolute Genauigkeit ist
~ 100 µm, abhängig von der Interpolation im Antriebsverstärker. Außerdem
liefert Tecnotion auch ein Edelstahlabdeckband für die Magnetbahn.
2.2.1 Analoges Hall Modul
Das analoge Hall Modul dient als inkrementelles Wegmesssystem, indem es
die Magnetbahn als linearen Maßstab nutzt. Mehr Informationen finden Sie
in Kapitel
5.4 Installation des analogen Hall Moduls auf Seite 39
©2019 Tecnotion - Alle Rechte vorbehalten. Irrtümer und technische Änderungen vorbehalten.
4.3.1
4.4.2 Leistungskabel auf Seite 34
.
2.2.2 Digitales Hall Modul
Das digitale Hall Modul ist eine Lösung, wenn der Regler keine Möglichkeit
zur Kommutierung bietet. Es nutzt die Magnetbahn als linearen Maßstab.
Für mehr Informationen siehe
5.5 Installation des digitalen Hall Moduls auf
Seite 40
.

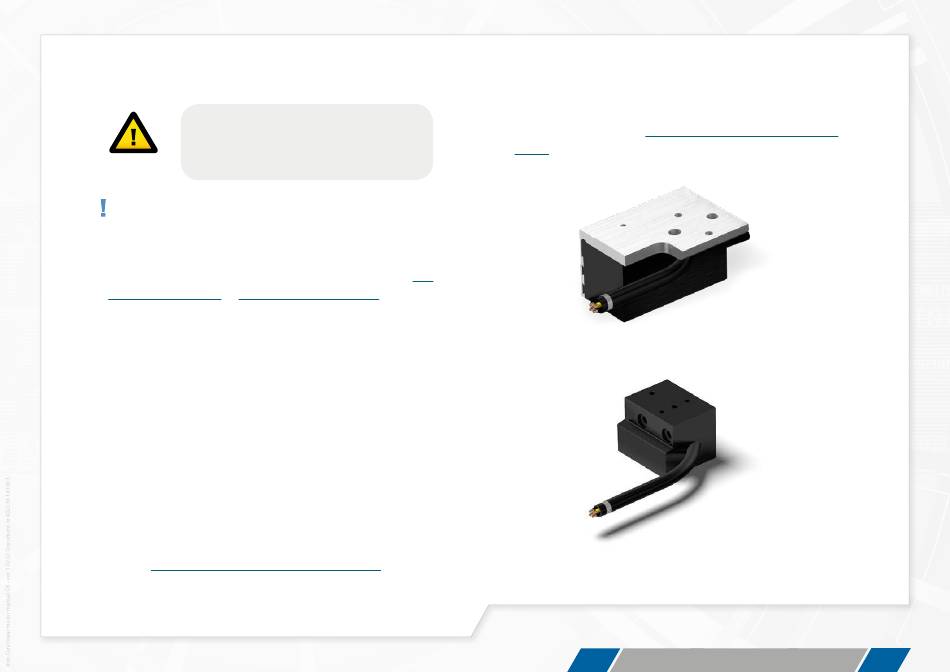

Abb. 2.6: Analoges Hall Modul
Abb. 2.7: Digitales Hall Modul
MOTOREN BESTANDTEILE
KAP.2
10
