Installation des analogen Hall Moduls

Das analoge Hall Modul kann für die eisenbehafteten Linearmotoren von
Tecnotion zur Positionierung eingesetzt werden und kann abhäging von
der erforderlichen Auflösung zusätzliche Positioniersysteme ersetzten.

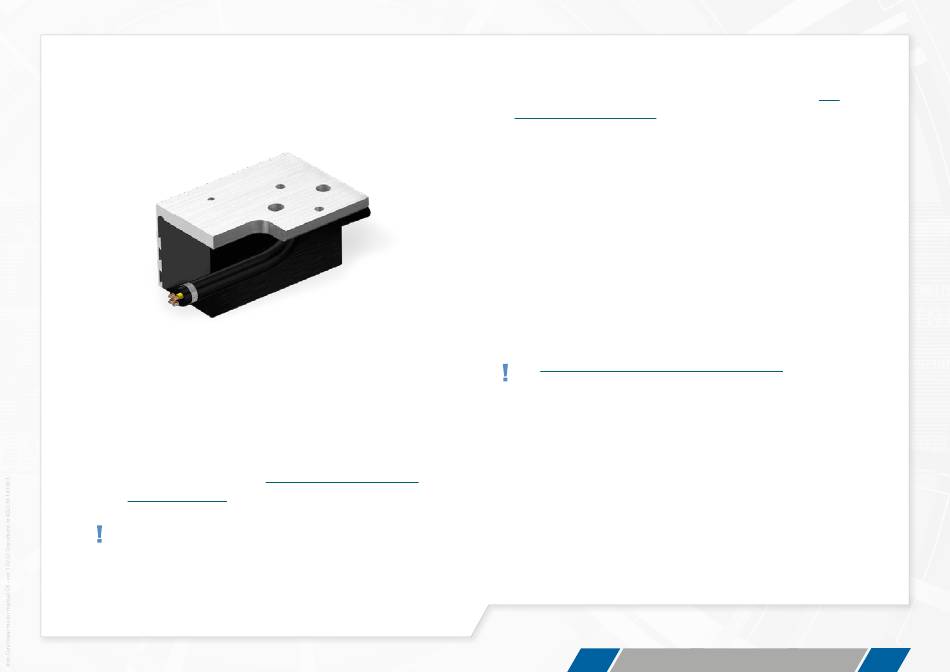

Abb. 5.4: Analoges Hall Modul für Eisenkernmotoren

5.4.1 Werkzeug

Für die Installation des analogen Hall Moduls benötigen Sie
■
Inbusschlüssel
■
Schrauben und Passstifte, siehe
Hall Modul auf Seite 24
Für die Montage der Stecker an das Kabel benötigen Sie zusätzliches Werk-
zeug; bitte sprechen Sie dazu mit Ihrem Steckerlieferanten.
©2019 Tecnotion - Alle Rechte vorbehalten. Irrtümer und technische Änderungen vorbehalten.
Mechanische Anbindung Analoges

5.4.2 Montage

Die Montagehöhe an der Spuleneinheit variiert je Motorenreihe, siehe
Analoges Hall Modul auf Seite 24 für die richtigen Versatzabstände.
Der Abstand von der Spuleneinheit zum Hall Modul ist nicht spezifiziert
und kann nach Kundenwunsch gestaltet werden, da das Signal relativ zur
Magnetbahn ist.
Das Hall Modul kann mit zwei Passstiften (Ø5 F8) ausgerichtet werden und
sollte mit zwei M4-Schrauben montiert werden.
Die Kabel des Hall Moduls können durch die selbe Schleppkette geführt
werden wie das Leistungs- und Temperatursensorkabel.
Kabel
Das analoge Hall Modul wird ohne Stecker geliefert.
Siehe Elektrische Anbindung Analoges Hall Modul auf Seite 25
elektrischen Anschlussplan.
KAP.5
WEITERE INSTALLATIONEN
3.6.1
für den
