Wenn andere Verbindungselemnete mit anderen Durchmessern
verwendet werden, führt dies auf Grund des geringeren
Durchflusses u. U. zu höheren Druckverlusten.
Für Wasserfluss- und Druckverlustspezifikationen siehe Kapitel
kühlung auf Seite 16
5.3.2 Anpassen der Wasserkühlungsanschlüsse
Beachten Sie, dass bei der TL-Baureihe die Anschlüsse über die Montage-
fläche der Spuleneinheit hinaus stehen können; dies muss beim Design des
Schlittens berücksichtig werden. Siehe auch Kapitel
Seite 16.

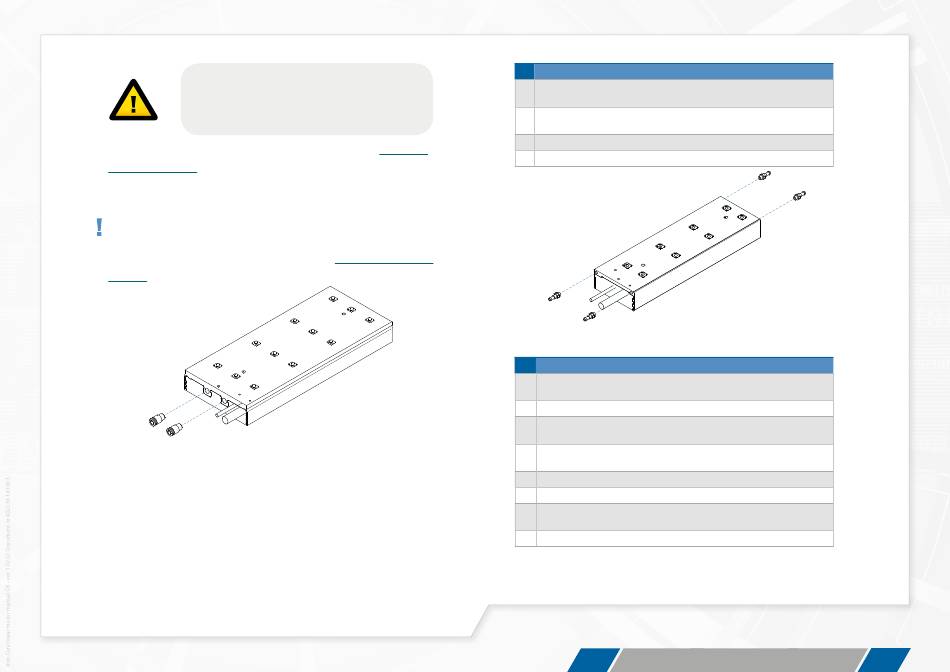

Abb. 5.2: Wasserkühlungsanschluss bei einer TBW-Spuleneinheit
©2019 Tecnotion - Alle Rechte vorbehalten. Irrtümer und technische Änderungen vorbehalten.
3.3 Wasser-
3.3 Wasserkühlung auf
TBW
1
Entölen Sie Anschluss und Gewindebohrung und stellen Sie vor Schritt 2 sicher,
dass das Entölungsmittel vollständig verdampft ist.
2
Wenn das Gewinde des Anschlusses nicht mit Dichtungsmittel vorbehandelt ist,
verwenden Sie Teflonband.
3
Montieren Sie die Anschlüsse und fixieren Sie sie mit 4,0Nm Anzugsdrehmoment.
4
Schläuche müssen zu den gewählten Anschlüssen passen
Abb. 5.3: Wasserkühlungsanschluss bei einer TL-Spuleneinheit
TL
1
Entölen Sie Anschluss und Gewindebohrung und stellen Sie vor Schritt 2 sicher,
dass das Entölungsmittel vollständig verdampft ist.
2
Platzieren Sie den Plastikdichtungsring auf dem Anschluss
3
Geben Sie einen Trupfen Loctite 638/648 auf die Gewindeborhung und verteilen
Sie den Kleber um die Bohrung herum
4
Montieren Sie den Anschluss und drehen Sie, bis der Dichtungsring sichtlich
verformt ist (dazu ist nur ein Anzugsdrehmoment von 0,2 - 0,3 Nm nötig)
5
Entfernen Sie überschüssigen Klebstoff
6
Lassen Sie den Kleber 4 Stunden aushärten, bevor Sie den Schlitten belasten
7
Lassen Sie den Kleber 12 Stunden aushärten, bevor Sie die Wasserkühlung das
erste Mal in Betrieb nehmen
8
Schläuche müssen zu den gewählten Anschlüssen passen
