9 - INSTALLATIONSVERFAHREN

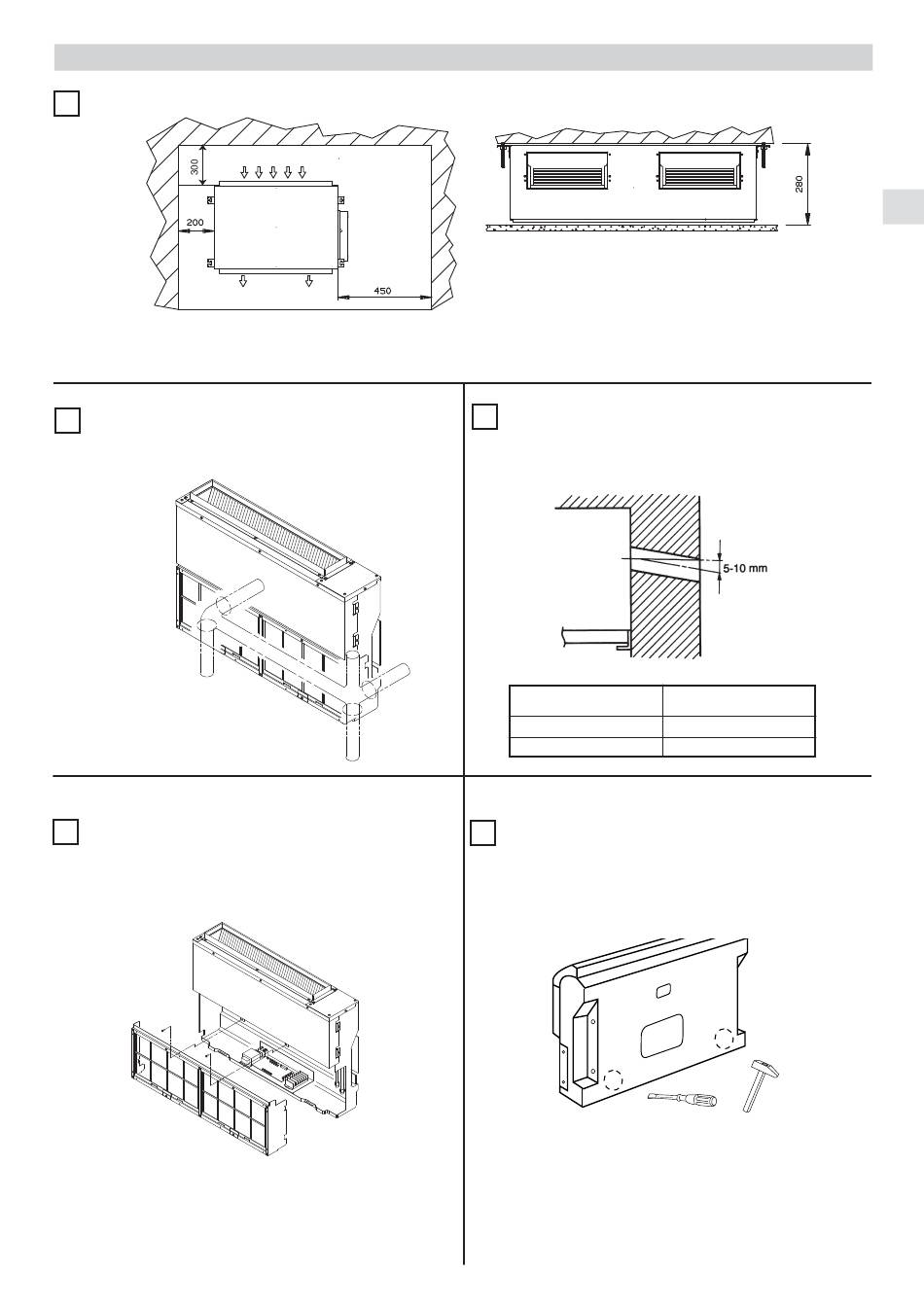

Raumbedarf des Gerätes.
A
Die Rohre können in vier Richtungen verlaufen:
B
rechts hinten, links hinten, rechts unten, links unten.
Die Seite des Gerätes wählen, an der Sie eine
Öffnung machen.
Das Gitter entfernen.
D
INSTALLATION AN DER DECKE
Ein Loch in die Wand (siehe Tabelle) für
C
die Rohrverlegung (Kühlmittel-Leitungen,
Kondenswasser-Auslaß und elektrische Kabel)
schneiden. Ein PVC-Rohr in die Mauer einschieben.
Modelle
SDIAS8
SDIBS9
Ein vorgeschnittenes Loch für die Rohrverlegung
E
öffnen (von außen arbeiten).
7
Ø Loch (mm)
65
80
DE
