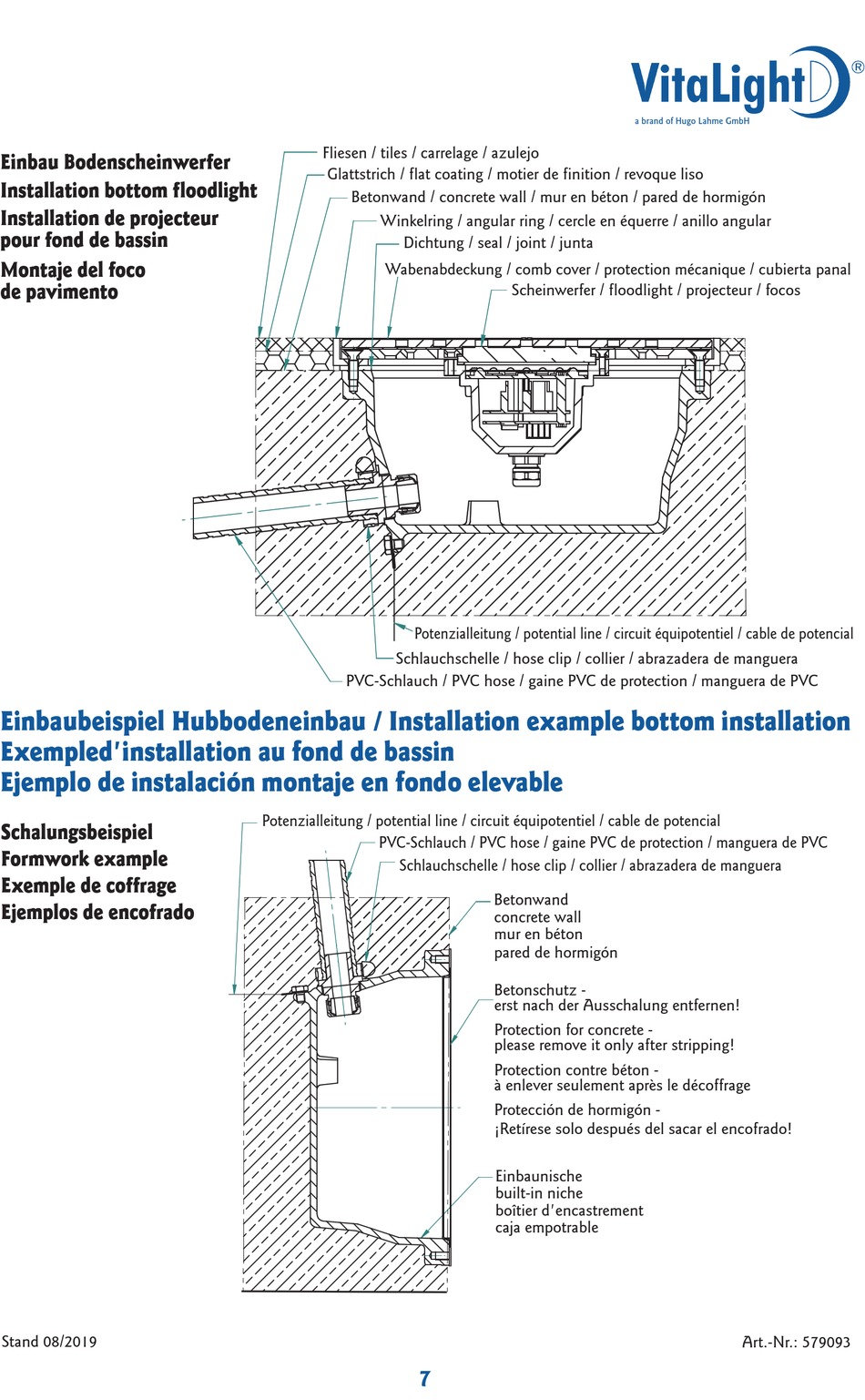

Einbau Bodenscheinwerfer
Installation bottom floodlight
Installation de projecteur
pour fond de bassin


Montaje del foco

de pavimento







Einbaubeispiel Hubbodeneinbau / Installation example bottom installation
Exempled'installation au fond de bassin
Ejemplo de instalación montaje en fondo elevable
Schalungsbeispiel
Formwork example
Exemple de coffrage
Ejemplos de encofrado
Stand 08/2019
Einbau komplett
 Fliesen / tiles / carrelage / azulejo
Glattstrich / flat coating / motier de finition / revoque liso

Betonwand / concrete wall / mur en béton / pared de hormigón

Winkelring / angular ring / cercle en équerre / anillo angular 
Dichtung / seal / joint / junta


Wabenabdeckung / comb cover / protection mécanique / cubierta panal
Potenzialleitung / potential line / circuit équipotentiel / cable de potencial

Schlauchschelle / hose clip / collier / abrazadera de manguera 
PVC-Schlauch / PVC hose / gaine PVC de protection / manguera de PVC

Potenzialleitung / potential line / circuit équipotentiel / cable de potencial

PVC-Schlauch / PVC hose / gaine PVC de protection / manguera de PVC


Schlauchschelle / hose clip / collier / abrazadera de manguera
7
Scheinwerfer / floodlight / projecteur / focos

Betonwand

concrete wall


mur en béton
pared de hormigón
Betonschutz -

erst nach der Ausschalung entfernen!

Protection for concrete -

please remove it only after stripping!


Protection contre béton -

à enlever seulement après le décoffrage
Protección de hormigón -
¡Retírese solo después del sacar el encofrado!
Einbaunische

built-in niche 

boîtier d'encastrement
caja empotrable



Art.-Nr.: 579093
