VitaLight 16er POWER LED 3.0 Einbau- Und Bedienungsanleitung Seite 10

ACHTUNG!
Tritt ein Defekt an der Versorgungseinheit oder am Unterwasserscheinwerfer auf, ist eine fachgerechte Repa-
ratur nur durch den Hersteller zulässig.
In case of damage of the underwater floodlight or a control element, only professional reparation by the
manufacturer is allowed.
En cas de panne de composants ou de projecteur une réparation par l'utilisateur ne sera pas reconnue, celle-
ci ne doit être effectuée que par le fabricant.
En caso de avería de los componentes o del foco sólo se aceptarán reparaciones realizadas por el fabricante.

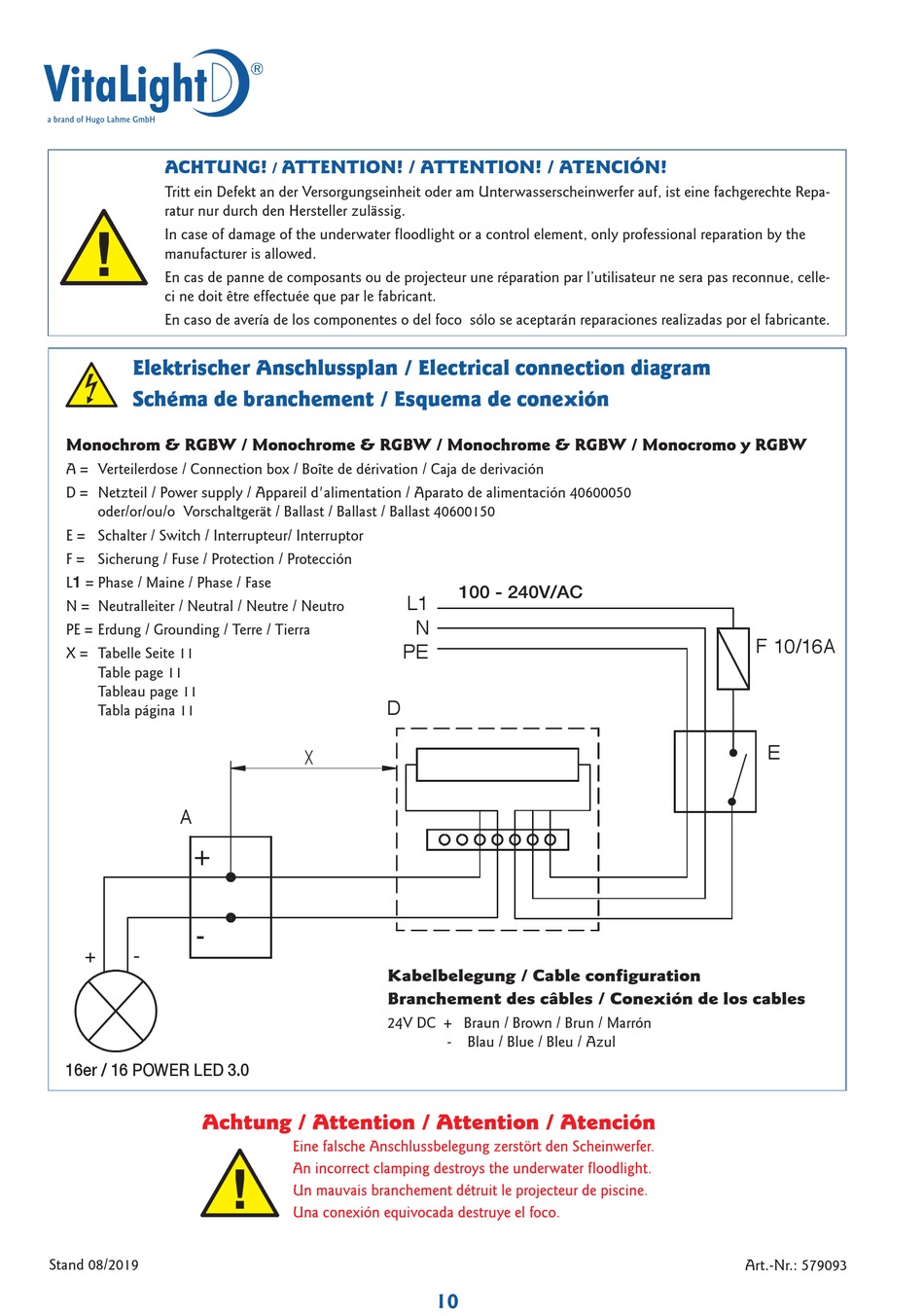

Elektrischer Anschlussplan / Electrical connection diagram
Schéma de branchement / Esquema de conexión
Monochrom & RGBW / Monochrome & RGBW / Monochrome & RGBW / Monocromo y RGBW
A = Verteilerdose / Connection box / Boîte de dérivation / Caja de derivación
D = Netzteil / Power supply / Appareil d'alimentation / Aparato de alimentación 40600050
oder/or/ou/o Vorschaltgerät / Ballast / Ballast / Ballast 40600150
E = Schalter / Switch / Interrupteur/ Interruptor
F = Sicherung / Fuse / Protection / Protección
L1 = Phase / Maine / Phase / Fase
N = Neutralleiter / Neutral / Neutre / Neutro
PE = Erdung / Grounding / Terre / Tierra
X = Tabelle Seite 11
Table page 11
Tableau page 11
Tabla página 11
A
+
-
+ -
16er / 16 POWER LED 3.0
24 x 3 Watt Monochrom
Stand 08/2019
ATTENTION! / ATTENTION! / ATENCIÓN!
/
L1
N
PE
D

Kabelbelegung / Cable configuration
Branchement des câbles / Conexión de los cables
24V DC + Braun / Brown / Brun / Marrón
10
220 - 240V/AC
- Blau / Blue / Bleu / Azul
F 10/16A
E
Art.-Nr.: 579093
