Rollo R_04 |
Store enrouleur R_04

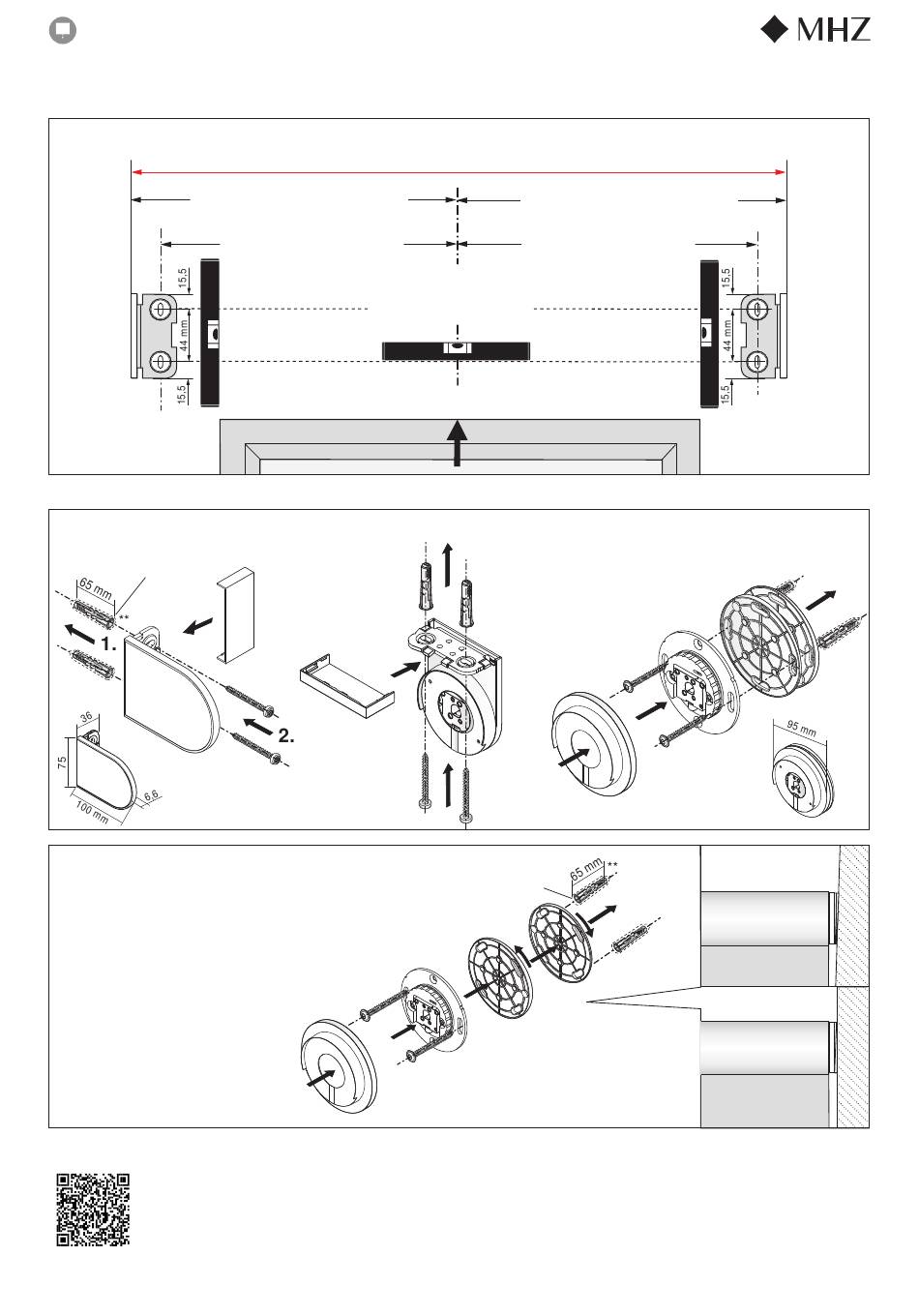

Trägermontage
Supports de fixation Bracket mounting
Anzeichnen
Marquage Mark
1/2 Bestellbreite (1/2 Gesamtbreite)
1/2 largeur de commande (1/2 largeur totale)
1/2 ordering width (1/2 total width)
Trägermontage
Supports de fixation Bracket mounting
Wand
Mur Wall
Bohrung ø 8 mm
perçage ø 8 mm
Drill hole ø 8 mm
3.
Ausgleichsscheibe für Nischenmontage mit
Winkelangabe, 1 x 2,5°, 2 x 5°, Maßausgleich
von 7 mm möglich (2 Scheiben).
Rondelle de compensation pour pose en
niche avec angle d'inclinaison 1 x 2,5°, 2 x 5°,
compensation de 7 mm possible (2 rondelles).
Compensating shim for recess bracket with
angle indication, 1 x 2.5°, 2 x 5°, dimensional
adjustment of 7 mm possible (2 shims)
**
Technische Änderungen vorbehalten, Ausgabe 04.2023
Sous réserve de modifications techniques, édition 04.2023
Subject to technical changes, Edition 04.2023
| Roller Blind R_04
Achtung: Masstoleranz Gesamtbreite +/- 2mm (Lasermessgerät verwenden!)
Attention : Tolérance dimensionnelle largeur totale +/- 2mm (utiliser un appareil de mesure laser !)
Attention: Dimension tolerance total width +/- 2mm (use laser measuring device!)
1/2 Bestellbreite - 24 mm
1/2 largeur de commande - 24 mm
1/2 ordering width - 24 mm
waagerecht ausrichten
alignement horizontal
Fenstermitte
Decke
Plafond Ceiling
3.
2.
3.
1/2 Bestellbreite (1/2 Gesamtbreite)
1/2 largeur de commande (1/2 largeur totale)
1/2 ordering width (1/2 total width)
1/2 Bestellbreite - 24 mm
1/2 largeur de commande - 24 mm
1/2 ordering width - 24 mm
align horizontally
Milieu fenêtre Centre of window
1.
2.
3.
Bohrung ø 8 mm
perçage ø 8 mm
Drill hole ø 8 mm
Nische
Niche Recess
2.
1
1.
**
2
1.
**
3
