Rollo R_04 |
Store enrouleur R_04

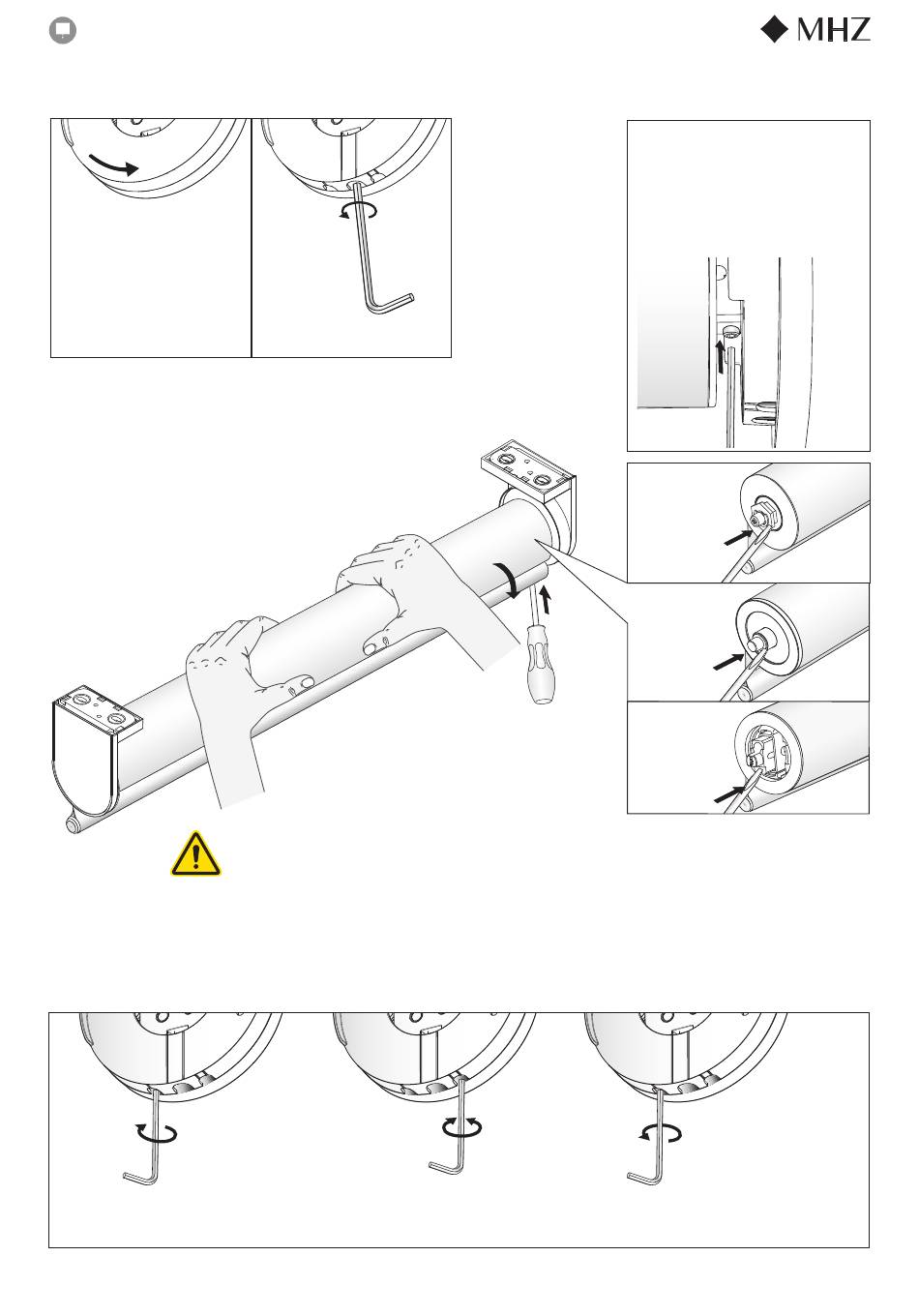

Demontage Decke/Wand/Nische-Schachtmontage
Démontage Plafond/mur/niche/dans réservation Dismounting ceiling/wall/recess/shaft mounting
90°
1.
Nivellierung
Mise à niveau Levelling
1.
I
Sicherung lösen:
(links)
I
Déverrouiller la sécurité :
Release the locking device:
8
| Roller Blind R_04
2.
Sicherung lösen
Déverrouiller
la sécurité
Loosen securing device
Ausgleichsvorrichtung ist werksseitig korrekt eingestellt und steht
unter hohem Druck. Eingriffe in die Ausgleichsvorrichtung dürfen
daher nur werksseitig vorgenommen werden!
Le dispositif de compensation est correctement réglé en usine et se
trouve sous tension élevée. Toute intervention sur le dispositif de
compensation ne doit donc être effectuée qu'en usine !
The compensating device is correctly adjusted at the factory and is
under high pressure. Modifications to the compensating device must
therefore only be carried out at the factory!
Nivelierung:
(à gauche)
Mise à niveau : II (à droite)
I
(left)
Leveling: II (right)
Werkzeug:
Innensechskant SW5
Outils :
Clé Allen SW5
Tool:
internal hexagon
6.
4.
2.
II
(rechts)
Sicherung anziehen (2 Nm):
Verrouiller la sécurité (2 Nm) : I (à gauche)
Tighten the locking device:
3. Sicherungsstift vor Demontage mit
Ausgleichsvorrichtung 3 Umdrehungen mit
Innensechskant SW2 hineinschrauben.
3. Avant démontage avec dispositif de
compensation, visser la goupille de sécurité
de 3 tours à l'aide d'une clé Allen SW2.
3. Screw in locking pin 3 turns with internal
hexagon SW2 before dismantling with
compensating device.
3.
Spindelsperre
Fin de course
pour manoeuvre
manuelle
5.
Spindle locking
device
Elektrogegenlager
Tandem pour
manoeuvre
électrique
5.
Electric counter
bearing
Ausgleichs-
vorrichtung
Dispositif de
compensation
Compensating
5.
device
Werkzeug:
Innensechskant SW3
3.
Outils :
Clé Allen SW3
Tool:
internal hexagon SW3
I
(links)
I
(left)
Technische Änderungen vorbehalten, Ausgabe 04.2023
Sous réserve de modifications techniques, édition 04.2023
Subject to technical changes, Edition 04.2023
