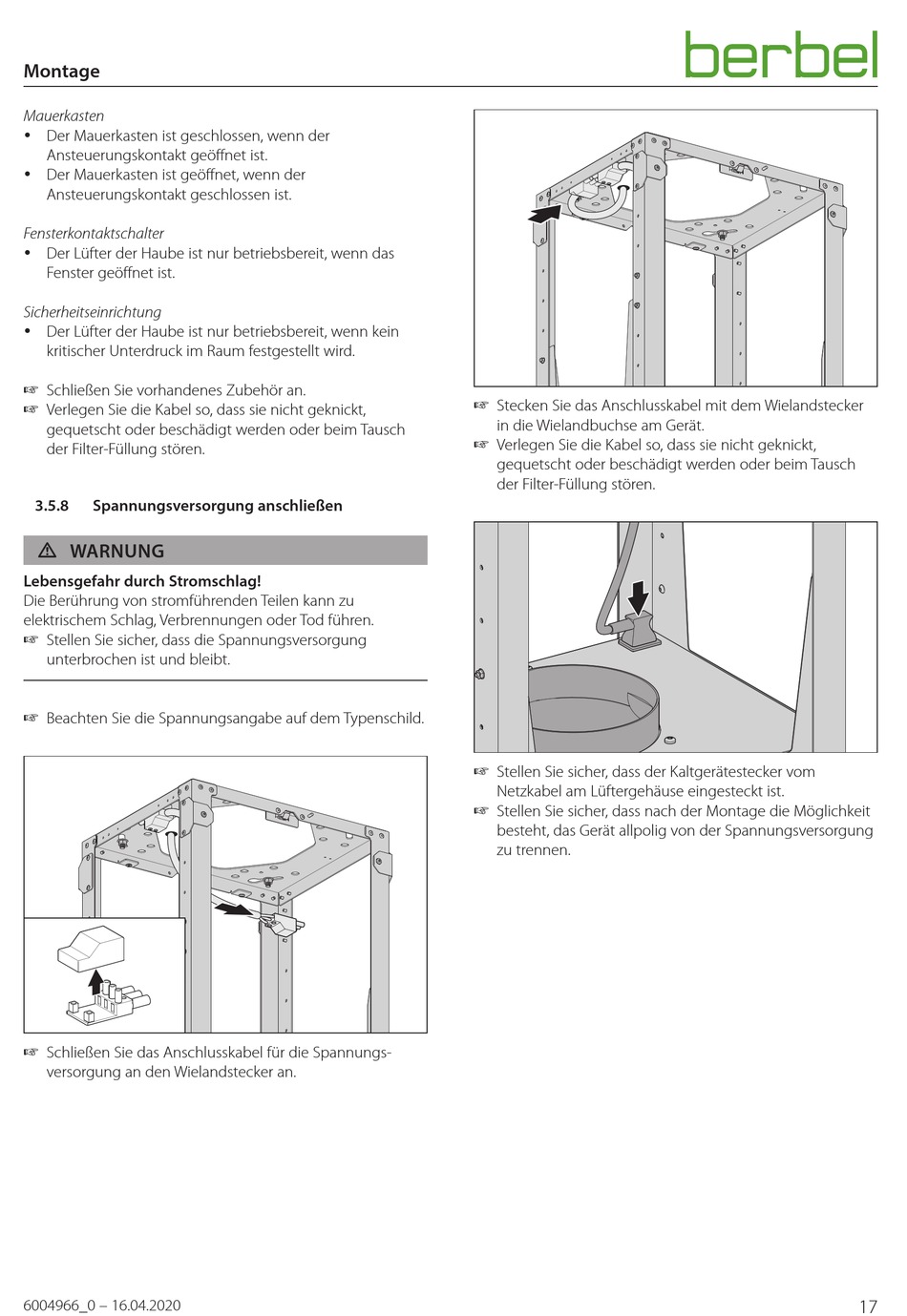

Montage
Mauerkasten
y Der Mauerkasten ist geschlossen, wenn der
Ansteuerungskontakt geöffnet ist.
y Der Mauerkasten ist geöffnet, wenn der
Ansteuerungskontakt geschlossen ist.
Fensterkontaktschalter
y Der Lüfter der Haube ist nur betriebsbereit, wenn das
Fenster geöffnet ist.
Sicherheitseinrichtung
y Der Lüfter der Haube ist nur betriebsbereit, wenn kein
kritischer Unterdruck im Raum festgestellt wird.
☞ Schließen Sie vorhandenes Zubehör an.
☞ Verlegen Sie die Kabel so, dass sie nicht geknickt,
gequetscht oder beschädigt werden oder beim Tausch
der Filter-Füllung stören.
3.5.8
Spannungsversorgung anschließen
D WARNUNG
Lebensgefahr durch Stromschlag!
Die Berührung von stromführenden Teilen kann zu
elektrischem Schlag, Verbrennungen oder Tod führen.
☞ Stellen Sie sicher, dass die Spannungsversorgung
unterbrochen ist und bleibt.
☞ Beachten Sie die Spannungsangabe auf dem Typenschild.
☞ Schließen Sie das Anschlusskabel für die Spannungs-
versorgung an den Wielandstecker an.
6004966_0 – 16.04.2020
☞ Stecken Sie das Anschlusskabel mit dem Wielandstecker
in die Wielandbuchse am Gerät.
☞ Verlegen Sie die Kabel so, dass sie nicht geknickt,
gequetscht oder beschädigt werden oder beim Tausch
der Filter-Füllung stören.
☞ Stellen Sie sicher, dass der Kaltgerätestecker vom
Netzkabel am Lüftergehäuse eingesteckt ist.
☞ Stellen Sie sicher, dass nach der Montage die Möglichkeit
besteht, das Gerät allpolig von der Spannungsversorgung
zu trennen.
17
