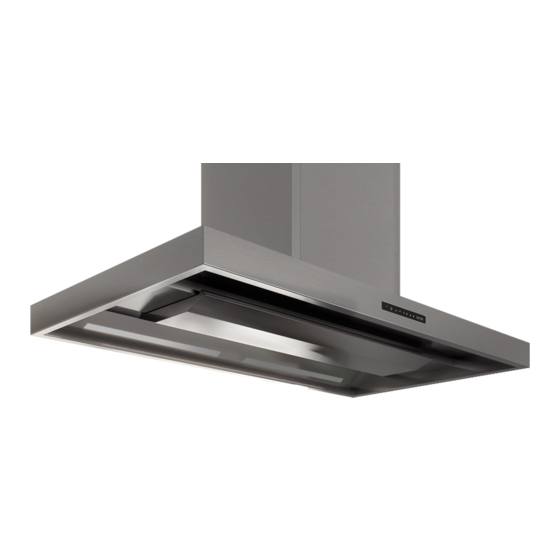

Inselhaube
Blockline
Gebrauchs- und Montageanleitung für die Modelle:
ƒ BIH 90 BL
ƒ BIH 120 BL
DE
6004966_0

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Berbel Blockline

  • Seite 1 Inselhaube Blockline Gebrauchs- und Montageanleitung für die Modelle: ƒ BIH 90 BL ƒ BIH 120 BL 6004966_0...
  • Seite 2 Dokumentinformationen Symbolerklärung Text ☞ Handlungsaufforderung Gebrauchs- und Montageanleitung für: y Inselhaube Blockline BIH 90 BL E02 y Aufzählung y Inselhaube Blockline BIH 120 BL E02 D Verweis auf andere Stellen in diesem Dokument Beschreibungen sind für alle Modelle identisch. Auf Unterschiede wird gesondert hingewiesen.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ..... . 4 Reinigung ........28 Bestimmungsgemäße Verwendung .
  • Seite 4: Sicherheitsinformationen

    Sicherheitsinformationen Sicherheitsinformationen Allgemeine Sicherheitshinweise D WARNUNG! Bestimmungsgemäße Verwendung Gefahr durch Nichtbeachtung der Gebrauchs- und Montage anleitung! Das Gerät dient zur Absaugung von Kochdünsten. Diese Anleitung enthält wichtige Informationen für den Das Gerät ist ausschließlich für den Einsatz in privaten sicheren Umgang mit dem Gerät. Auf mögliche Gefahren Haushalten bestimmt.
  • Seite 5: Produktinformationen

    Produktinformationen Produktinformationen Betriebsarten Das Gerät ist für die folgenden Betriebsarten geeignet: y Umluftbetrieb y Abluftbetrieb Funktionsprinzip y Hybridbetrieb 2.2.1 Umluftbetrieb Die Filter-Füllung im Umluftfilter neutralisiert die vorhandenen Geruchsanteile. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt. Durch Frischluftzufuhr kann die Luftfeuchtigkeit im Raum reduziert werden.
  • Seite 6: Produktübersicht

    Produktinformationen Produktübersicht A Kaminturm mit Verkleidung B Bedienfeld C Oberschale mit Prallkante (herausnehmbar) A Deckenbefestigungsblech D Haubenkorpus B Anschlussbuchse für das Netzkabel (Wieland) E Kochfeld-Beleuchtung C Eckverbindungen mit Höheneinstellung F Capillar Trap (herausnehmbar) – hinter der Unterschale D Typenschild vom Kaminturm G Unterschale (herausnehmbar) E Halterungen für seitliche Verkleidungsbleche F Rändelmutter für Frontblende...
  • Seite 7: Lieferumfang

    Produktinformationen A Kaminturm Lieferumfang B 2 seitliche Kaminbleche C Rückseitenblende D Frontblende mit Fangseil E Bohrschablone F Wielandstecker (am Kaminturm eingesteckt) G Haubenkorpus H 2 Verkleidungsbleche für die Unterseite vom Haubenkorpus 4 Bolzenanker Stahl verzinkt 8 mm mit Muttern (SW 13) und Unterlegscheiben 2 Linsenschrauben M4 x 6 mm K 4 Linsenschrauben M5 x 6 mm...
  • Seite 8: Technische Daten

    Produktinformationen Technische Daten BIH 90 BL E02 BIH 120 BL E02 Anschluss spannung 230 V / 50 Hz 230 V / 50 Hz Gesamtleistung 180 W 188 W Leistungs aufnahme 170 W 170 W Lüfter LED 10,0 W, LED 17,2 W, Leuchtmittel 348 lx 413 lx Farbtemperatur 3500 K...
  • Seite 9: Montage

    Montage Montage Anforderung an den Montageort D WARNUNG! Sicherheitshinweise zur Montage Lebensgefahr durch unsachgemäße Montage! Die Nichtbeachtung der Umgebungsbedingungen kann zu gefährlichen Situationen führen, z. B. im Umgang mit Strom D WARNUNG! oder Gas. Gefahr durch Nichtbeachtung der Montage anweisungen! ☞...
  • Seite 10: Anforderungen Nach Betriebsarten

    Montage Anforderungen nach Betriebsarten Anforderungen an die Abluftleitung (nur bei Abluft- oder Hybridbetrieb) In Abhängigkeit von der Betriebsart kann weiteres Zubehör erforderlich sein. D WARNUNG! Brand- und Erstickungsgefahr durch unsachgemäße 3.3.1 Anforderungen bei Umluftbetrieb Montage! Bei Verwendung der Abluftleitung mit anderen Geräten oder y Umluftfilter auf dem Lüfterabgang.
  • Seite 11: Montageschritte

    Montage Wenn Zubehör (z. B. Mauerkasten, Fensterkontaktschalter) zur Montageschritte Montagesituation gehört: Kurzübersicht:  Die Anleitungen vom Zubehör sind zu beachten. 1. Montage vorbereiten ☞ Stellen Sie sicher, dass Zubehör korrekt montiert und 2. Gerät auspacken anschlussbereit ist. 3. Unterschale und Prallkante entnehmen ☞...
  • Seite 12: Unterschale Und Prallkante Entnehmen

    Montage 3.5.3 Unterschale und Prallkante entnehmen 3.5.4 Aufhängeposition ermitteln Das Gerät ist für das Aufhängen an Decken konzipiert. D ACHTUNG! Bei Befestigung an einer Massivbaudecke: Gefahr von Sachschäden durch herausfallende Teile! ☞ Stellen Sie die Tragkraft der Decke sicher. Bei Bewegung des Geräts kann sich die Frontblende öffnen, ☞...
  • Seite 13 Montage D WARNUNG Ansicht von vorne Lebensgefahr durch Explosionen oder elektrischen Schlag! Das Anbohren von Gas-, Wasser- oder elektrischen Leitungen kann zu gefährlichen Situationen führen. ☞ Stellen Sie sicher, dass sich an den Befestigungspunkten keine Leitungen in der Decke befinden. ☞...
  • Seite 14: Kaminturm Aufhängen

    Montage 3.5.5 Kaminturm aufhängen D WARNUNG! Verletzungsgefahr durch unsachgemäße Handhabung! Größe und Gewicht des Geräts verlangen beim Aufhängen viel Kraft. Wenn das Gerät herunterfällt, sind schwere Verletzungen möglich. ☞ Hängen Sie das Gerät mit zwei Personen auf. ☞ Sorgen Sie für einen sicheren Stand beim Aufhängen. ☞...
  • Seite 15: Haubenkorpus Aufhängen

    Montage ☞ Richten Sie die Frontseite des Kaminturms parallel zur Frontseite der Kochfläche aus. ☞ Ziehen Sie die Muttern an den Schlosslöchern fest an. ☞ Richten Sie den Haubenkorpus mit der Frontseite zur ☞ Drehen Sie Muttern und Unterlegscheiben auf die beiden Frontseite der Kochfläche aus.
  • Seite 16: Zubehör Anschließen

    Montage 3.5.7 Zubehör anschließen In Abhängigkeit von der Montagesituation wird vorhandenes Zubehör an die Haube angeschlossen, z. B.: y Mauerkasten y Fensterkontaktschalter y Stellklappe y Umluft filter permalyt  Die Anleitungen vom Zubehör sind zu beachten. D ACHTUNG! Gefahr von Beschädigungen durch unsachgemäßen Anschluss! ☞...
  • Seite 17: Spannungsversorgung Anschließen

    Montage Mauerkasten y Der Mauerkasten ist geschlossen, wenn der Ansteuerungskontakt geöffnet ist. y Der Mauerkasten ist geöffnet, wenn der Ansteuerungskontakt geschlossen ist. Fensterkontaktschalter y Der Lüfter der Haube ist nur betriebsbereit, wenn das Fenster geöffnet ist. Sicherheitseinrichtung y Der Lüfter der Haube ist nur betriebsbereit, wenn kein kritischer Unterdruck im Raum festgestellt wird.
  • Seite 18: Seitliche Kaminbleche Anbringen

    Montage 3.5.9 Seitliche Kaminbleche anbringen D ACHTUNG! Gefahr von Beschädigungen durch unsachgemäße Handhabung Haubenkorpus und Kamin können bei Bewegungen während der Montage beschädigt werden. ☞ Halten Sie Abstand zwischen Kamin und Haubenkorpus. ☞ Halten Sie Gegenstände fern, die das Gerät zerkratzen können (z.
  • Seite 19: 3.5.10 Rückseitenblende Anbringen

    Montage 3.5.10 Rückseitenblende anbringen 3.5.11 Filter aufsetzen (bei Umluft- und Hybridbetrieb) Für die Montage der Filter befindet sich auf dem Lüfter- gehäuse ein Rohranschluss (ø 150 mm) als Führungshilfe. Die Filter sind korrekt aufgesetzt, wenn die Unterkante des Filters parallel zur Oberfläche des Lüftergehäuses verläuft und der Spalt ca.
  • Seite 20: Abluftleitung Anschließen (Bei Abluft- Und Hybridbetrieb)

    Montage 3.5.12 Abluftleitung anschließen (bei Abluft- und 3.5.13 Frontblende anbringen Hybridbetrieb) ☞ Lösen Sie die Rändelmutter vom Kaminturm. ☞ Stellen Sie sicher, dass der Verschluss an der Frontblende Abluftbetrieb geöffnet ist. ☞ Setzen Sie die Abluftleitung von oben auf die Führungshilfe vom Lüftergehäuse.
  • Seite 21: 3.5.14 Capillar Trap, Prallkante Und Unterschale

    Montage 3.5.14 Capillar Trap, Prallkante und Unterschale einsetzen Nach der Montage sind innenliegende Teile wieder einzusetzen. ☞ Setzen Sie das Capillar Trap mit beiden Händen in den Aufnahmeschacht. ☞ Führen Sie die Unterschale von unten in das Gerät, bis die ☞...
  • Seite 22: 3.5.15 Kontrolle Und Inbetriebnahme Durchführen

    Montage 3.5.15 Kontrolle und Inbetriebnahme durchführen D ACHTUNG! Gefahr von Störungen durch Feuchtigkeit im Gerät! Wenn das Gerät von einer kalten in eine warme Umgebung gebracht wird, kann sich im Inneren Feuchtigkeit nieder- schlagen. ☞ Warten Sie 2-3 Stunden, bevor Sie das Gerät in Betrieb nehmen.
  • Seite 23: Bedienung

    Bedienung Maßnahmen für eine ausreichende Frischluftzufuhr: Bedienung ☞ Öffnen Sie die Fenster. ☞ Öffnen Sie die Türen. ☞ Stellen Sie sicher, dass Fensterkontaktschalter und Sicherheitshinweise zur Bedienung Mauerkasten installiert und funktionsbereit sind. ☞ Bei raumluftabhängigen Brennstellen (z. B. Kamin) im D WARNUNG! selben Luftverbund: Stellen Sie sicher, dass die vorgeschriebene...
  • Seite 24: Gerät Bedienen

    Bedienung Gerät bedienen 4.2.1 Normalbetrieb Das Gerät wird über das Bedienfeld gesteuert. D WARNUNG Brandgefahr durch Fettreste! Im Betrieb sammeln sich im und am Gerät Fettreste, die leicht entzündlich sind. ☞ Reinigen Sie das Gerät ordnungsgemäß. D „5. Reinigung“ (Seite 28). Die Position des Bedienfelds ist an der Mulde der EIN/AUS- Taste jederzeit zu erkennen.
  • Seite 25: Umschaltung Abluft-/Umluftbetrieb

    Bedienung 4.2.2 Umschaltung Abluft-/Umluftbetrieb 4.2.4 Fensterkontaktschalter Wenn das Gerät für den Hybridbetrieb eingerichtet ist, kann Wenn ein Fensterkontaktschalter an das Gerät angeschlossen nach Aktivierung der Umschaltfunktion jederzeit zwischen ist, wird überwacht, ob das entsprechende Fenster geöffnet Abluft- und Umluftbetrieb gewechselt werden. oder geschlossen ist.
  • Seite 26: Nachlauffunktion

    Bedienung 4.2.6 Nachlauffunktion 4.2.7 AutoRun Das Gerät verfügt über eine Nachlauffunktion. Wenn Geräte, die mit dem AutoRun Modul ausgestattet sind, die Funktion benutzt wird, arbeitet das Gerät nach dem starten automatisch, wenn das Kochfeld eingeschaltet wird. Ausschalten noch 10 Minuten weiter. Beim Ausschalten des Kochfelds wechselt das Gerät in die Nachlauffunktion und schaltet danach ab.
  • Seite 27: Gerät Konfigurieren

    Bedienung Gerät konfigurieren Taste Funktion Nachlaufautomatik. Taste Funktion Im Auslieferungszustand ist die Funktion eingeschaltet. Das Gerät ist eingeschaltet. ☞ 1x Taste länger als 5 Sekunden berühren ☞ 1x Taste berühren. und halten, bis die Konfigurationsschritte Taste leuchtet stark: abschlossen sind. Die Nach lauf auto matik ist aktiviert.
  • Seite 28: Reinigung

    Reinigung Reinigung Reinigungsmaßnahmen Das Gerät saugt Schmutzpartikel (z. B. Fett- und Ölpartikel) mit der Raumluft an. In der Oberschale, an der Prallkante, in der Unterschale und im Capillar Trap werden die Sicherheitshinweise zur Reinigung Schmutzpartikel abgeschieden und gesammelt. D WARNUNG! Vor jeder Reinigung: Gefahr durch Nichtbeachtung der Reinigungs- ☞...
  • Seite 29 Reinigung Unterschale Die Unterschale wird magnetisch im Gerät gehalten. ☞ Ziehen Sie die Prallkante von der Oberschale ab. ☞ Reinigen Sie die Oberschale mit einem weichen, feuchten Tuch. ☞ Klappen Sie die Unterschale herunter. ☞ Reinigen Sie die Prallkante. ☞ Stellen Sie sicher, dass die Prallkante vollständig trocken ist.
  • Seite 30: Instandhaltung

    Instandhaltung Instandhaltung 6.2.2 Filter-Füllung wechseln (bei Umluft- und Hybridbetrieb) Geruchsanteile werden durch die Filter-Füllung im Umluft- oder Hybridfilter gebunden. Die geruchsfreie, gereinigte Sicherheitshinweise zur Instandhaltung Raumluft wird dem Raum wieder zugeführt. D WARNUNG! Umluft- und Hybridfilter sind bis zu zwei Jahren wartungsfrei. Gefahr durch Nichtbeachtung der Instandhaltungs- Danach muss die Filter-Füllung regelmäßig erneuert werden.
  • Seite 31 Instandhaltung Hybridfilter ausbauen ☞ Lösen Sie die Frontblende unten von den Bolzen am Haubenkorpus und entnehmen Sie die Frontblende. ☞ Entfernen Sie die Abluftleitung vom Hybridfilter. ☞ Heben Sie den Filter mindestens 30 mm an. Umluftfilter ausbauen ☞ Nehmen Sie den Filter nach vorne heraus.  Der Wechsel der Filter-Füllung erfolgt wie in der zugehörigen Anleitung beschrieben.
  • Seite 32: Störungsbehebung

    Instandhaltung Störungsbehebung Bedienfeld reagiert nicht nach mehrmaligem Berühren. y Das Bedienfeld ist verschmutzt. Mögliche Störungen werden nachstehend wie folgt ☞ Reinigen Sie das Bedienfeld. beschrieben: D „5. Reinigung“ (Seite 28). Beschreibung der Störung. y Die Geräte-Software benötigt einen Neustart. y Mögliche Ursache. ☞...
  • Seite 33: Demontage

    Demontage ☞ Lösen Sie die Verschraubung der Verkleidungsbleche am Demontage Kaminschacht. ☞ Klappen Sie das Verkleidungsbleche nach unten. ☞ Ziehen Sie die Verkleidungsbleche ab. D WARNUNG! ☞ Lösen Sie die Verschraubung vom Haubenkorpus am Kaminturm. Verletzungsgefahr durch unsachgemäße Handhabung! Größe und Gewicht des Geräts verlangen beim Abhängen ☞...
  • Seite 34: Entsorgung

    Entsorgung Entsorgung Gerät entsorgen D ACHTUNG! Verpackung entsorgen Gefahr von Umweltschäden durch nicht sachgerechte Entsorgung des Geräts! Das Gerät unterliegt der europäischen Richtlinie 2012/19/EU D ACHTUNG! und darf nicht im Hausmüll entsorgt werden. Gefahr von Umweltschäden durch nicht sachgerechte ☞ Geben Sie das Gerät am Ende der Nutzungszeit nicht in Entsorgung der Verpackung! den normalen Hausmüll.
  • Seite 35: Anhang

    BIH 120 BL E02 FDE Hood 36,7 35,7 FDE Hood Klasse LE Hood 34,8 24,0 LE Hood Klasse BIH 90 BL E02 berbel berbel BIH 120 BL E02 GFE Hood 87,5 87,5 GFE Hood Klasse Volumenstrom bei Abluftbetrieb in m³/h 340/ 340/ Stufe min.
  • Seite 36: Kundendienst Des Herstellers Kontaktieren

    Kontakt Wenn Sie Anregungen oder Fragen haben, wählen Sie aus folgenden Möglichkeiten: Post: berbel Ablufttechnik GmbH Sandkampstraße 100 D-48432 Rheine Telefon: +49 (0) 5971 / 80 80 9 - 0 Mo bis Do 8:00 – 17:30 Uhr und Fr 8:00 – 16:30 Uhr...
