3.5.12 Abluftleitung anschließen (bei Abluft- und
Hybridbetrieb)
Abluftbetrieb

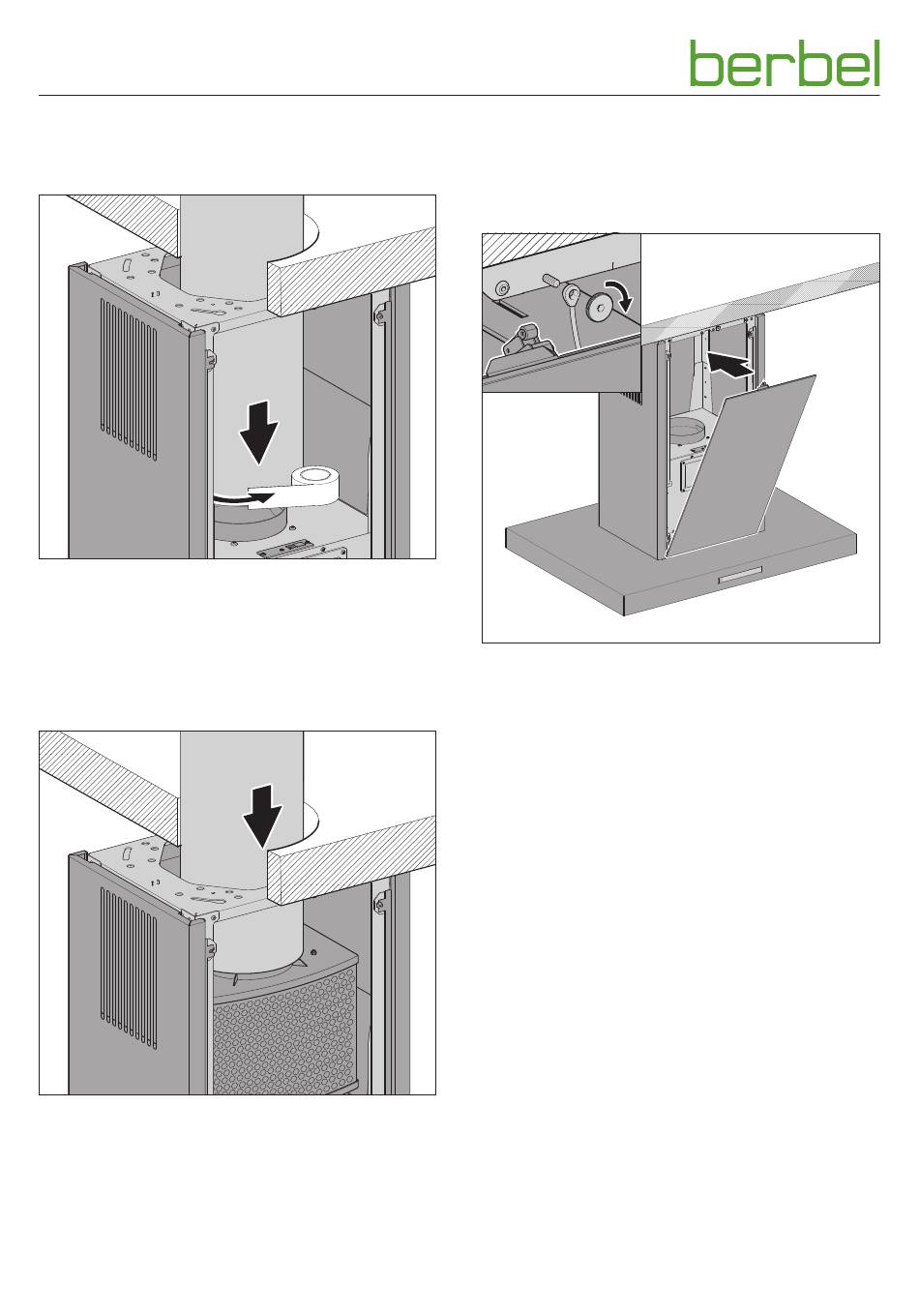

☞ Setzen Sie die Abluftleitung von oben auf die
Führungshilfe vom Lüftergehäuse.
☞ Kleben Sie den Übergang zwischen Abluftleitung und
Führungshilfe mit Dichtungsband (Zubehör) ab.
☞ Stellen Sie sicher, dass die Abluftleitung korrekt montiert
ist.
Hybridbetrieb
☞ Setzen Sie die Abluftleitung von oben auf den Kragen
vom Hybridfilter.
☞ Stellen Sie sicher, dass die Abluftleitung korrekt montiert
ist.
20
1.
2.
3.5.13 Frontblende anbringen
☞ Lösen Sie die Rändelmutter vom Kaminturm.
☞ Stellen Sie sicher, dass der Verschluss an der Frontblende
geöffnet ist.
☞ Setzen Sie die Frontblende unten auf die Bolzen am
Haubenkorpus.
☞ Stecken Sie das freie Ende der Seilsicherung auf den
Gewindebolzen am Kaminturm.
☞ Schrauben Sie die Rändelmutter handfest an den
Kaminturm.
☞ Drücken Sie die Frontblende oben zwischen die
Seitenteile bis der Verschluss hörbar einrastet. Bei Bedarf
kann der Verschluss über Langlöcher nachjustiert werden.
