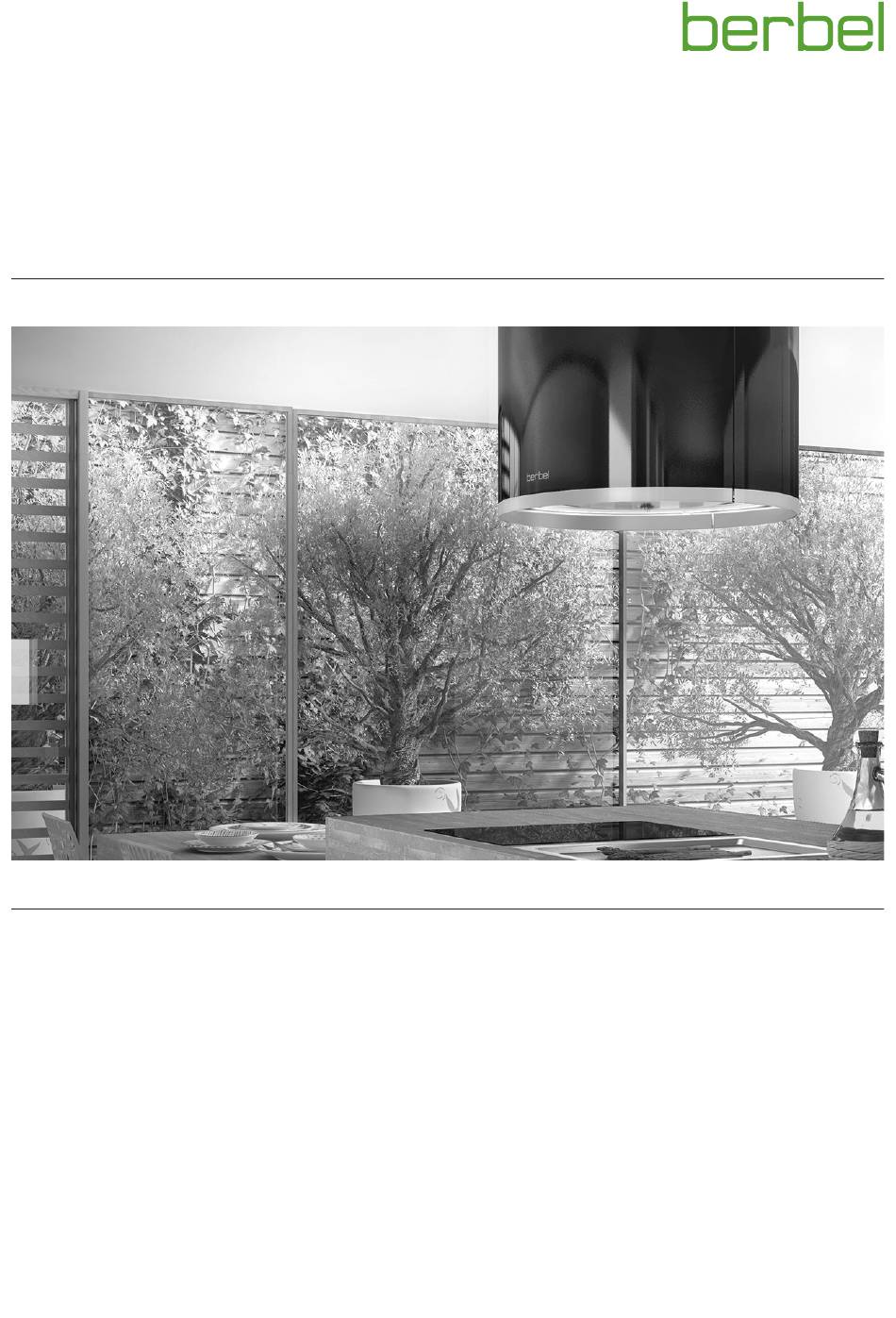

- Seite 1 Deckenlifthaube Skyline Round Gebrauchs- und Montageanleitung für die Modelle: ƒ BDL 60 SKR 6005435_a...
- Seite 2 Dokumentinformationen Symbolerklärung Text ☞ Handlungsaufforderung Gebrauchs- und Montageanleitung für: y Deckenlifthaube BDL 60 SKR E02 y Aufzählung y Originalanleitung. D Verweis auf andere Stellen in diesem Dokument y Teil des Produkts. y Urheberrechtlich geschützt. Verweis auf andere Dokumente, die zu beachten sind y Vervielfältigung, Nachdruck und Weitergabe nur mit...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ..... . 4 Bestimmungsgemäße Verwendung ... 4 Autorisierte Zielgruppen ....4 Allgemeine Sicherheitshinweise . -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Sicherheitsinformationen Allgemeine Sicherheitshinweise D WARNUNG! Bestimmungsgemäße Verwendung Gefahr durch Nichtbeachtung der Gebrauchs- und Montage anleitung! Das Gerät dient zur Absaugung von Kochdünsten. Diese Anleitung enthält wichtige Informationen für den Das Gerät ist ausschließlich für den Einsatz in privaten sicheren Umgang mit dem Gerät. Auf mögliche Gefahren Haushalten bestimmt. -
Seite 5: Produktinformationen
Produktinformationen Produktinformationen Umluftbetrieb Das Gerät wird in der Betriebsart Umluftbetrieb verwendet: Funktionsprinzip Die Filter-Füllung im Umluftfilter neutralisiert die vorhandenen Geruchsanteile. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt. Durch Frischluftzufuhr kann die Luftfeuchtigkeit im Raum reduziert werden. Beim Umluftbetrieb ist die Benutzung der Nachlauffunktion erforderlich, damit das Gerät die restlichen Geruchsanteile aufnehmen kann. -
Seite 6: Produktübersicht

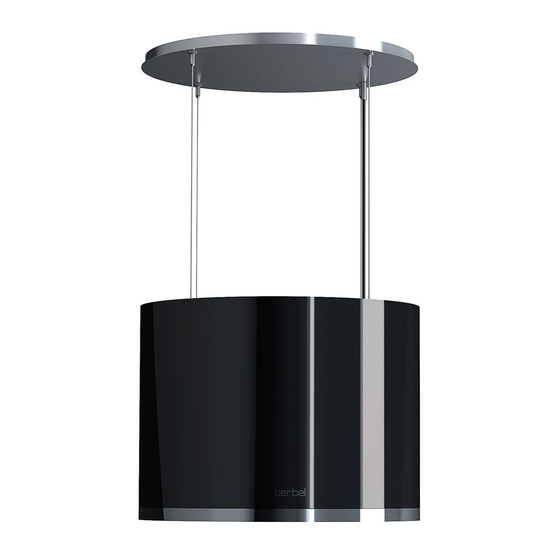

Produktinformationen Produktübersicht A Decken anschluss platte B Netzkabel mit Wielandstecker C Wielandbuchse D Kabelbinder E Verkleidung für Decken anschluss platte F Gewindezapfen G Befestigungshülsen H Tragseile Verschlussmutter für Decken anschluss platte A Deckenkonsole bestehend aus Decken anschluss platte und Verkleidung B Hauben korpus mit Liftfunktion (optional) und Blende mit Effekt beleuchtung C Unterschale... -
Seite 7: Lieferumfang
Produktinformationen Lieferumfang Technische Daten BDL 60 SKR E02 Anschluss spannung 230 V / 50 Hz Gesamtleistung 272,1 W Leistungs aufnahme Lüfter 170 W Leistungs aufnahme Antrieb 80 W Leuchtmittel LED 19,5 W, Kochfeld-Beleuchtung 2724 lm Leuchtmittel LED 2,6 W, Effekt beleuchtung 264 lm Farbtemperatur, einstellbar 2700 - 6500 K Schallleistungspegel... -
Seite 8: Montage
Montage Montage Anforderung an den Montageort D WARNUNG! Sicherheitshinweise zur Montage Lebensgefahr durch unsachgemäße Montage! Die Nichtbeachtung der Umgebungsbedingungen kann zu gefährlichen Situationen führen, z. B. im Umgang mit Strom D WARNUNG! oder Gas. Gefahr durch Nichtbeachtung der Montage anweisungen! ☞... -
Seite 9: Montageschritte
Montage Montageschritte 3.4.2 Gerät auspacken Kurzübersicht: D ACHTUNG! 1. Montage vorbereiten 2. Gerät auspacken Gefahr von Glasbruch oder anderen Beschädigungen 3. Decken anschluss platte montieren durch unsachgemäße Handhabung! 4. Gerät aufhängen Das Gerät und seine Oberfläche können beim Auspacken 5. Endpositionen einstellen bei Liftfunktion (optional) oder beim Transport beschädigt werden. -
Seite 10: Decken Anschluss Platte Montieren
Montage D WARNUNG! 3.4.3 Decken anschluss platte montieren Lebensgefahr durch Explosionen oder elektrischen Das Gerät ist für das Aufhängen an Decken konzipiert. Schlag! Das Anbohren von Gas-, Wasser- oder elektrischen Leitungen Bei Befestigung an einer massiven Decke: kann zu gefährlichen Situationen führen. ☞... - Seite 11 Montage Die Wielandbuchse und das Erdungskabel werden an den vorgebohrten Positionen angebracht. D WARNUNG! Lebensgefahr durch Stromschlag! Die Berührung von stromführenden Teilen kann zu elektrischem Schlag, Verbrennungen oder Tod führen. ☞ Stellen Sie sicher, dass die Spannungsversorgung unterbrochen ist und bleibt. ☞...
-
Seite 12: Gerät Aufhängen
Montage 3.4.4 Gerät aufhängen D WARNUNG! Verletzungsgefahr durch unsachgemäße Handhabung! Größe und Gewicht des Geräts verlangen beim Aufhängen viel Kraft. Wenn das Gerät herunterfällt, sind schwere Verletzungen möglich. ☞ Hängen Sie das Gerät mit drei Personen auf. ☞ Sorgen Sie für einen sicheren Stand beim Aufhängen. ☞... - Seite 13 Montage ☞ Führen Sie das Netzkabel mit dem Wielandstecker straff vom Gerät zur Decken anschluss platte. ☞ Fixieren Sie das Netzkabel mit einem Kabelbinder an der Decken anschluss platte. ☞ Richten Sie den Hauben korpus waagerecht aus durch Einstellung der Befestigungshülsen. ☞...
-
Seite 14: Endpositionen Einstellen Bei Liftfunktion
Montage 3.4.5 Endpositionen einstellen bei Liftfunktion ☞ Schalten Sie die Spannungsversorgung ein. (optional) Das Gerät ist betriebsbereit. Für die Einstellung der Endpositionen wird die Fern- bedienung benutzt. Für das Anheben des Haubenkorpus wird die Fern bedienung Die Gebrauchsanleitung der Fernbedienung ist zu benutzt. -
Seite 15: Farbtemperatur Einstellen
Montage 3.4.7 Kontrolle und Inbetriebnahme durchführen D ACHTUNG! Gefahr von Störungen durch Feuchtigkeit im Gerät! Wenn das Gerät von einer kalten in eine warme Umgebung gebracht wird, kann sich im Inneren Feuchtigkeit nieder- schlagen. ☞ Warten Sie 2-3 Stunden, bevor Sie das Gerät in Betrieb nehmen. -
Seite 16: Bedienung
Bedienung Bedienung Der Lüfter ist nur aktiv, wenn das Gerät mindestens 100 mm nach unten gefahren ist. y Wenn das Gerät nach oben fährt und der Abstand zur oberen End position weniger als 100 mm beträgt, schaltet Sicherheitshinweise zur Bedienung der Lüfter ab. -
Seite 17: Reinigung
Reinigung Reinigung Reinigungsmaßnahmen Das Gerät saugt Schmutzpartikel (z. B. Fett- und Ölpartikel) mit der Raumluft an. In der Oberschale, in der Unterschale Sicherheitshinweise zur Reinigung und im Capillar Trap werden die Schmutzpartikel abgeschieden und gesammelt. D WARNUNG! Vor jeder Reinigung: Gefahr durch Nichtbeachtung der Reinigungs- ☞... - Seite 18 Reinigung D VORSICHT! ☞ Reinigen Sie die Oberschale mit einem weichen, feuchten Tuch. Verletzungsgefahr durch Gerätekanten! ☞ Reinigen Sie die Unterschale mit einem weichen, Beim Entnehmen und Einsetzen der Unterschale oder des feuchten Tuch oder in der Spülmaschine. Capillar Traps können Finger eingeklemmt und gequetscht ☞...
-
Seite 19: Instandhaltung
Instandhaltung Instandhaltung Wartung 6.2.1 Leuchtmittel wechseln Sicherheitshinweise zur Instandhaltung Das Gerät ist mit einer wartungsfreien LED-Beleuchtung D WARNUNG! ausgestattet. Wenn eine Störung auftritt: ☞ Wenden Sie sich an Ihren Fachhändler oder an den Gefahr durch Nichtbeachtung der Instandhaltungs- Kundendienst. anweisungen! Dieses Kapitel enthält wichtige Informationen für die sichere Instandhaltung des Geräts. -
Seite 20: Scharnier Nachspannen
Instandhaltung 6.2.3 Scharnier nachspannen D ACHTUNG! Gefahr von Beschädigungen durch herunterfallende Teile! Werkzeug kann beim Nachspannen herunterfallen und das Kochfeld, die Küchenmöbel oder andere Gegenstände beschädigen. ☞ Halten Sie das Werkzeug gut fest. ☞ Schützen Sie den Bereich unterhalb des Geräts (z. B. mit dicker Pappe). -
Seite 21: Störungsbehebung
Instandhaltung Störungsbehebung Feuchtigkeit im Gerät. y Tropf- oder Spritzwasser ist in das Gerät eingedrungen. Mögliche Störungen werden nachstehend wie folgt y Flüssigkeit (z. B. aus Vasen, Flaschen auf dem Gerät) ist in beschrieben: das Gerät eingedrungen. Beschreibung der Störung. ☞ Unterbinden Sie sofort die Stromzufuhr, indem Sie die y Mögliche Ursache. -
Seite 22: Demontage
Demontage Demontage Decken anschluss platte demontieren ☞ Entfernen Sie die Muttern und Unterlegscheiben von den D WARNUNG! Langlöchern in der Decken anschluss platte. ☞ Lösen Sie die Muttern an den Schlosslöchern in der Verletzungsgefahr durch unsachgemäße Handhabung! Decken anschluss platte. Größe und Gewicht des Geräts verlangen beim Abhängen ☞... -
Seite 23: Entsorgung
Entsorgung Entsorgung Filter-Füllung entsorgen ☞ Entsorgen Sie die Aktivkohle nach dem örtlich gültigen Abfallbeseitigungsgesetz (EG-Abfallschlüssel 061302). Verpackung entsorgen Gerät entsorgen D ACHTUNG! Gefahr von Umweltschäden durch nicht sachgerechte D ACHTUNG! Entsorgung der Verpackung! Gefahr von Umweltschäden durch nicht sachgerechte ☞ Geben Sie die Verpackung nicht in den normalen Entsorgung des Geräts! Hausmüll. -
Seite 24: Kundendienst Des Herstellers Kontaktieren
Kontakt Wenn Sie Anregungen oder Fragen haben, wählen Sie aus folgenden Möglichkeiten: Post: berbel Ablufttechnik GmbH Sandkampstraße 100 D-48432 Rheine Telefon: +49 (0) 5971 / 80 80 9 - 0 Mo bis Do 8:00 – 17:30 Uhr und Fr 8:00 – 16:30 Uhr...
