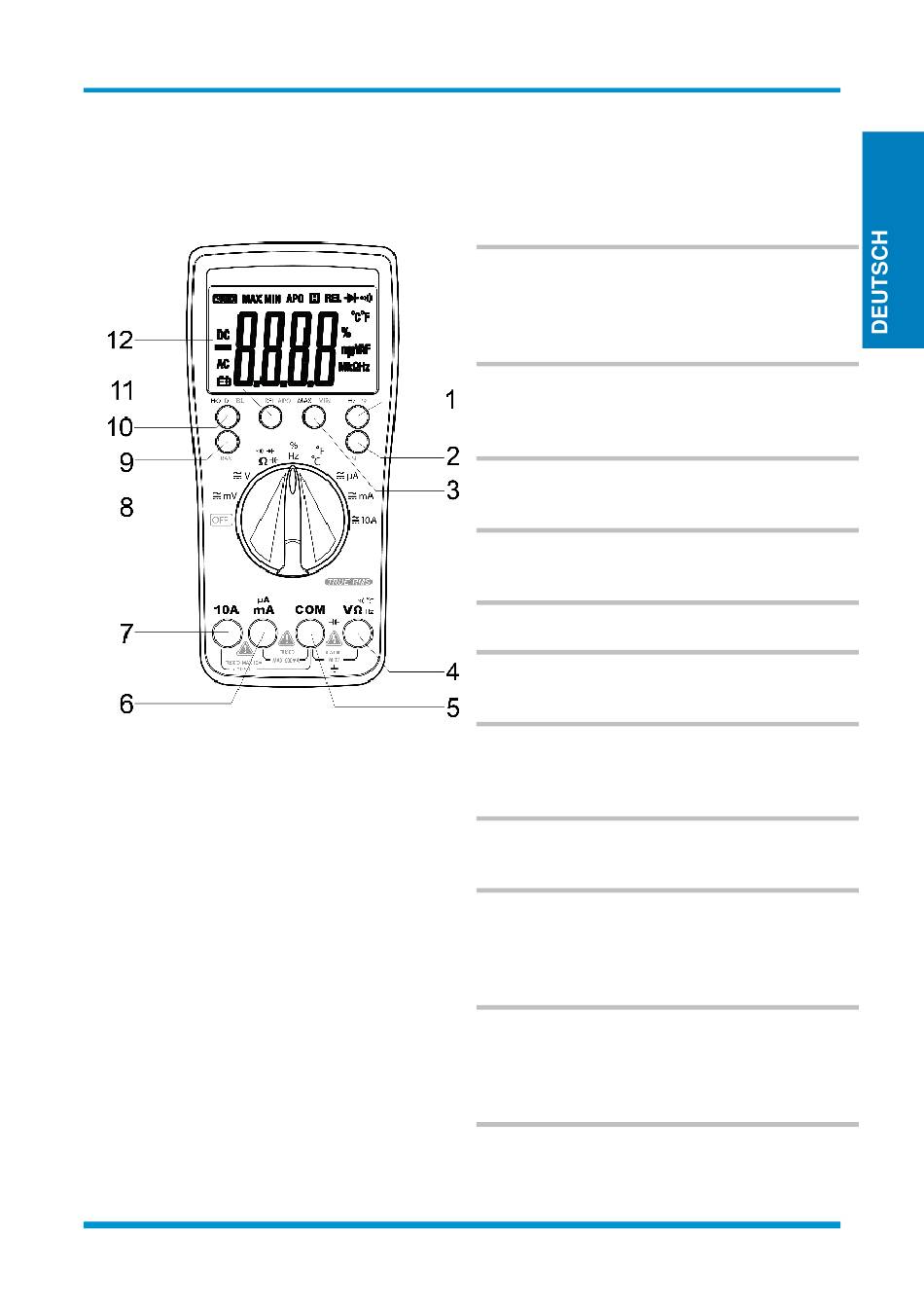

Schalter-, Taster- und Buchsenerklärung
®
Testboy TB 4000
(1) Hz/%
Zur Umschaltung zwischen Frequenzmes-
sung und Tastgrad
(2) SEL/BT Taste
Bei Betätigung des Tasters wird die aktuelle
Messfunktion umgeschaltet z.B von DC auf
AC. Mit langem Druck wird Bluetooth (de-)
aktiviert.
(3) MAX/MIN
Bei Betätigung wird je nach Funktion der
Maximalwert bzw. der Minimalwert der Mes-
sung angezeigt.
(4) Eingangsbuchse V/Ω
Rote Messleitung für alle vom Gerät zuläs-
sigen Signalarten.
(5) Massebuchse COM
Schwarze Messleitung für alle vom Gerät
zulässigen Signalarten.
(6) µA/mA Buchse
Für Strommessungen bis 600 mA.
(7) 10 A Buchse
Bei Strommessungen ab 600 mA muss die
10 A Buchse benutzt werden.
(8) AN/AUS Schalter/ Messfunktions-
wahlschalter
Schaltet das Gerät ein. Messfunktion wird je
nach Schalterstellung ausgewählt.
(9) RAN
Bei Betätigung der Taste wird der Messbe-
reich manuell ausgewält.
(10) Hold/BL
Bei Betätigung der Taste wird der Messwert
im Display gespeichert. Durch einen langen
Tastendruck wird die Displaybeleuchtung
eingeschaltet.
(11) REL/APO
Bei Betätigung der Taste wird die Relativ-
Messung aktiviert. Durch einen langen Tas-
tendruck können Sie die Auto-Power-Off
Funktion aus- bzw. einschalten.
(12) Display
Zum Ablesen der Messwerte.
