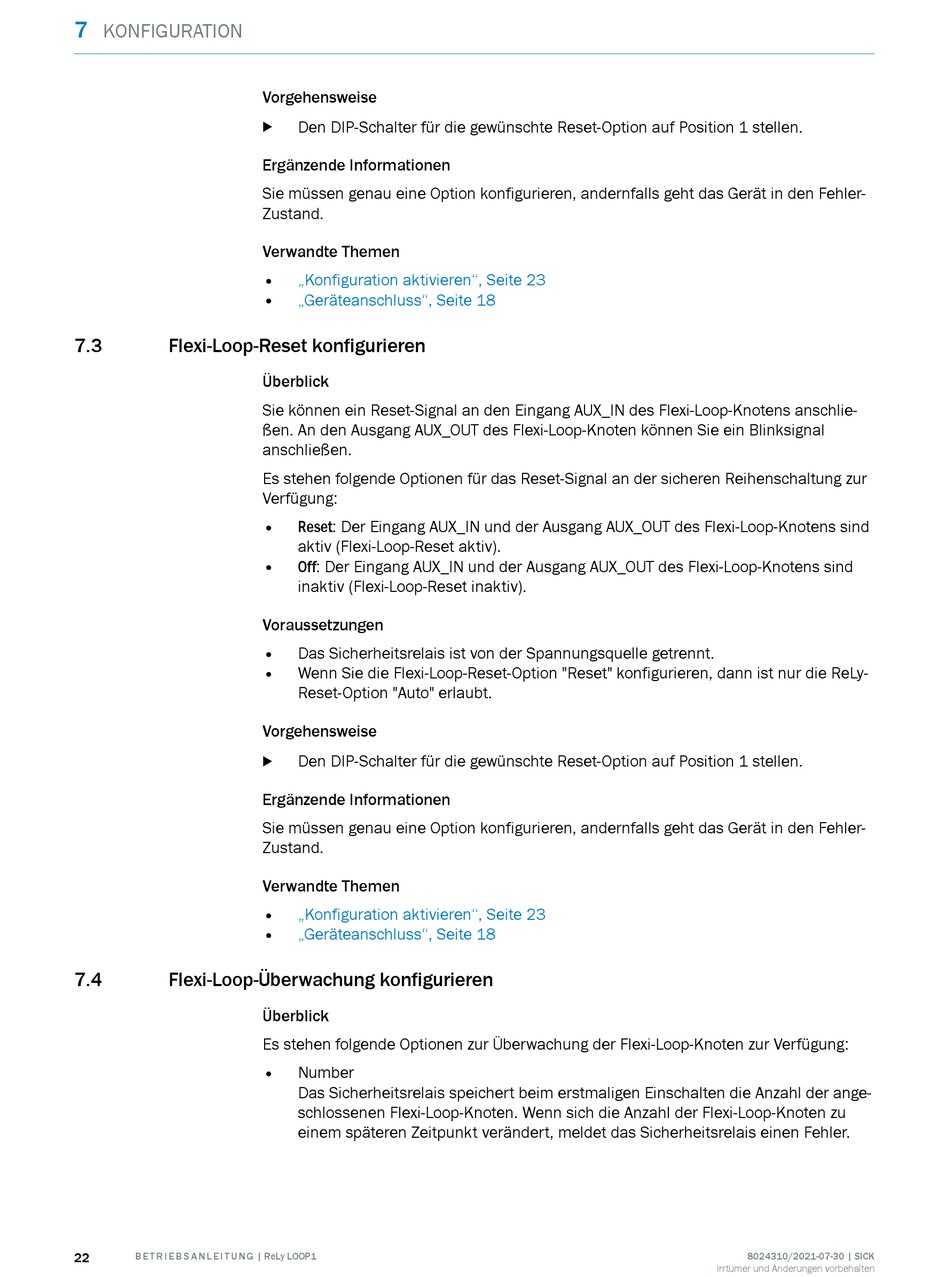

7
KONFIGURATION
7.3

Flexi-Loop-Reset konfigurieren

7.4 Flexi-Loop-Überwachung konfigurieren
22 B E T R I E B S A N L E I T U N G | ReLy LOOP1
Vorgehensweise
Den DIP-Schalter für die gewünschte Reset-Option auf Position 1 stellen.
b
Ergänzende Informationen
Sie müssen genau eine Option konfigurieren, andernfalls geht das Gerät in den Fehler-
Zustand.
Verwandte Themen
• „Konfiguration aktivieren", Seite 23
• „Geräteanschluss", Seite 18
Überblick
Sie können ein Reset-Signal an den Eingang AUX_IN des Flexi-Loop-Knotens anschlie‐
ßen. An den Ausgang AUX_OUT des Flexi-Loop-Knoten können Sie ein Blinksignal
anschließen.
Es stehen folgende Optionen für das Reset-Signal an der sicheren Reihenschaltung zur
Verfügung:
• Reset: Der Eingang AUX_IN und der Ausgang AUX_OUT des Flexi-Loop-Knotens sind
aktiv (Flexi-Loop-Reset aktiv).
• Off: Der Eingang AUX_IN und der Ausgang AUX_OUT des Flexi-Loop-Knotens sind
inaktiv (Flexi-Loop-Reset inaktiv).
Voraussetzungen
•
Das Sicherheitsrelais ist von der Spannungsquelle getrennt.
•
Wenn Sie die Flexi-Loop-Reset-Option "Reset" konfigurieren, dann ist nur die ReLy-
Reset-Option "Auto" erlaubt.
Vorgehensweise
Den DIP-Schalter für die gewünschte Reset-Option auf Position 1 stellen.
b
Ergänzende Informationen
Sie müssen genau eine Option konfigurieren, andernfalls geht das Gerät in den Fehler-
Zustand.
Verwandte Themen
• „Konfiguration aktivieren", Seite 23
• „Geräteanschluss", Seite 18
Überblick
Es stehen folgende Optionen zur Überwachung der Flexi-Loop-Knoten zur Verfügung:
• Number
Das Sicherheitsrelais speichert beim erstmaligen Einschalten die Anzahl der ange‐
schlossenen Flexi-Loop-Knoten. Wenn sich die Anzahl der Flexi-Loop-Knoten zu
einem späteren Zeitpunkt verändert, meldet das Sicherheitsrelais einen Fehler.
