WARNING WARNING: Read the ENTIRE instruction manual to become familiar with the features of the product before operating. Failure to operate the product correctly can result in damage to the product,personal property and cause serious injury. This is a sophisticated hobby product and NOT a toy. It must be operated with caution and common sense and failure to do so could result in injury or damage to the product or other property.

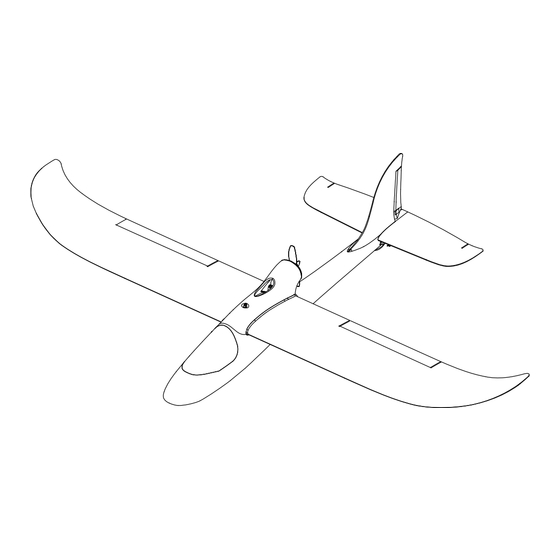

1280mm Easy Trainer V2! • Belly lander configuration • Functional ailerons As a trainer and a glider, the FMS 1280mm Easy Trainer V2 is a plane most pilots can appreciate! The upgraded 2212-2650KV motor gives fantastic thrust to weight ratio while being very efficient in flight. Expect 6-7...
Model assembly Main wing assembly 1.With the aircraft inverted, slide the wing spar into the fuselage as shown. 2.Slide the wing halves onto the wing spar and into their fuselage slots. 3.Use the wing alignment pins to align and secure the wing halves.
Model assembly Installation of the horizontal stabilizer 1.Apply glue to the area indicated in the diagram and adhere the horizontal stabilizer to the fuselage. Pushrod installation 1. With the servos centered, connect the pushrod clevis to the control horn of the elevator.
Battery installation 1.Pull back on the latch and remove the battery hatch. 2.Apply the hook tape to the cable end of the battery. 3.Slide the full charged battery into the battery compartment with the power supply cable toward the rear end of the plane. Note: The center of gravity can be adjusted by moving the battery forward or aft.Having the correct center of gravity is critical to achieving proper flight characteristics.
Steer left Steer right Control throws The suggested control throw setting for the 1280mm Easy trainer V2 are as follows (dual rate setting): Tips: On the first flight, fly the model in low rate. 20mm up / dowm 16mm up / dowm The first time you use high rates,be sure to fly at low to medium speeds.
Clevis installation 1.Pull the tube from the clevis to the linkage. 2.Carefully spread the clevis, then insert the clevis pin into the desired hole in the control horn. 3.Move the tube to hold the clevis on the control horn. Control horn and servo arm settings More control throw Horns Arms...
Before flying the model Flying course Find a suitable flying site Take off While applying power, slowly steer to keep the model straight. Find a flying site clear of buildings, trees, power lines and The model should accelerate quickly. As the model gains flight other obstructions.
Trouble shooting Problem Possible Cause Solution Aircraft will not respond to -Lower throttle stick and throttle trim to lowest settings. -ESC is not armed. the throttlebut responds to -Reverse throttle channel on transmitter. -Throttle channel is reversed. other controls. -Damaged spinner, propeller, -Replace damaged parts.
User Manual of Brushless Speed Controller Thanks for purchasing our Electronic Speed Controller (ESC). High power system for RC model is very dangerous, please read this manual carefully. In that we have no control over the correct use, installation, application, or maintenance of our products,no liability shall be assumed nor accepted for any damages, losses or costs resulting from the use of the product.
User Manual of Brushless Speed Controller Begin To Use Your New ESC IMPORTANT! Because different transmitter has different throttle range, please calibrate throttle range before flying. Throttle range setting (Throttle range should be reset whenever a new transmitter is being used) 1.Switch on the transmi t ter, move throttle stick to the top position.
Seite 14
Program the ESC with your transmitter (4 Steps) Note: Please make sure the throttle curve is set to 0 when the throttle stick is at bottom position and 100% for the top position. NO.1 Enter program mode 1.Switch on transmitter, move throttle stick to top position, connect the battery pack to ESC 2.Wait for 2 seconds, the motor should emit special tone like "beep-beep-"...
Warnhinweise WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor der Inbetriebnahme mit den Funktionen des Produkts vertraut zu machen. Wenn das Produkt nicht ordnungsgemäß bedient wird, kann dies zu Schäden am Produkt oder persönlichem Eigentum führen und schwere Verletzungen verursachen.Dieses Produkt ist kein Spielzeug! Es muss mit Vorsicht und gesundem Menschenver- stand betrieben werden.
Trainer V2 von FMS. • Leuchtend rote Zierleiste • Konfiguration des Bauchlanders Als Trainer und Segelflugzeug ist der FMS Easy Trainer V2 ein Flugzeug, das die meisten Piloten zu schätzen wissen! • Funktionelle Querruder Der verbesserte 2212-2650KV-Motor bietet ein fantastisches Verhältnis von Schub zu Gewicht und ist gleichzeitig sehr effi-...
Montage des Modells Montage der Tragflächen 1. Drehen Sie den Rumpf auf den Kopf und schie- ben Sie den Flächenverbinder wie abgebildet in den Rumpf. 2.Stecken Sie die Flächenhälften auf. 3.Nutzen Sie die Befestigung-Pins zum sichern der Flächen.
Seite 18
Montage des Modells Montage des Höhenleitwerks 1. Geben Sie etwas Sekundenkleber wie abgebildet auf das Leitwerk und befestigen Sie das Höhenleitwerk. Montage der Anlenkungen 1. Bringen Sie das Servo in neutrale Stellung. Verbinden Sie mit dem Anlenkungsgestänge Ser- voarm und Ruderhorn.
Einstezen des Akkus 1. Nehmen Sie die Haube ab. 2. Befestigen Sie den Akku mit dem Klettband. 3. Schieben Sie den geladenen Akku mit den Kabeln nach hinten in bis ganz nach vorne im Akkufach. Hinweis: Der Schwerpunkt des Modells kann durch verschie- ben des Akkus verändert werden.
Testen der Steuerfunktionen Bevor Sie mit diesem Schritt beginnen, binden Sie bitte der Rollen links Anleitung ihres Senders entsprechend den Empfänger mit dem Sender. ACHTUNG: Um mögliche Verletzungen zu vermeiden darf der Propeller bei dem Testen der Ruder NICHT auf der Welle montiert sein.
Montage der Gabelköpfe 1. Ziehen Sie den Ring vom Gabelkopf zum Gestänge. 2. Spreizen Sie den Gabelkopf vorsichtig und führen Sie den Gabelkopfstift in das gewünschte Loch im Ruderhorn ein. 3. Befestigen Sie den Ring um den Gabelkopf am Ruderhorn zu halten.
Vor dem Erstflug Fluggrundlagen Finden Sie einen geeigneten Flugplatz Starten Beschleunigen Sie das Modell vorsichtig und steuern Sie es Finden Sie einen Flugplatz frei von Gebäuden, Bäumen, langsam um es gerade zu halten. Erhöhen Sie die Stromleitungen und anderen Hindernissen. Bis Sie wissen, Beschleunigung und halten Sie eine gleichmäßige wie viel Fläche Sie zum fliegen brauchen, wählen Geschwindigkeit um das Modell in einem schönen Anstellwinkel...
Problemlösungen Problem Mögliche Ursache Lösung Modell nimmt kein Gas an, -Gasknüppel ist nicht ganz unten oder Trimmung zu hoch -Regler reagiert nicht andere Steuerungsbefehle -Gaskanal am Sender umkehren -Gaskanal ist umgekehrt funktionieren aber -Spinner, Propeller,Motor oder -Defekte Teile austauschen Ungewöhnliche Motorhalterung defekt -Lose Teile befestigen Propellergeräusche oder...
Anleitung des Brushless Reglers Vielen Dank für den Kauf unseres Brushless Reglers (ESC). Hochleistungssysteme für RC-Modelle sind sehr gefährlich, lesen Sie bitte diese Anleitung sorgfältig durch. Insofern haben wir keine Kontrolle über die korrekte Verwendung, Installation, Anwendung oder Wartung unserer Produkte. Für Schäden, Verluste oder Kosten, die durch die Verwendung des Produkts entstehen, wird keine Haftung übernommen.
Seite 25
Anleitung des Brushless Reglers Beginnen Sie mit der Verwendung Ihres neuen Brushless Reglers WICHTIG! Da verschiedene Sender unterschiedliche Gasbereiche haben, kalibrieren Sie bitte den Gasbereich, bevor Sie fliegen. Gasbereichseinstellung (Der Gasbereich sollte zurückgesetzt werden, wenn ein neuer Sender verwendet wird.) 1.Sender einschalten und den Gashebel in die obere Position (Motor Vollgas) bringen.
Programmieren Sie den Regler mit Ihrem Sender (4 Schritte) Hinweis: Stellen Sie sicher, dass der Gasweg auf 0 eingestellt ist, wenn der Gasknüppel sich in der unteren Position befindet und 100% wenn der Gasknüppel sich in der oberen Position ist. NO.1 Rufen Sie den Programmiermodus auf 1.Sender einschalten, Gashebel nach oben bewegen Position, verbinden Sie den Akku mit Brushless Regler.
ATTENTION ATTENTION : Lisez intégralement ce manuel d’utilisation pour vous familiariser avec les caractéristiques de ce produit avant de l’utiliser. Ne pas utiliser correctement ce produit peut entraîner des dommages au produit, aux biens matériels et causer des blessures graves. Il s’agit d’un produit de loisir technique, sophistiqué, et non d’un jouet.
Trainer 1280mm V2 de FMS ! • Décor rouge éclatant A la fois trainer et planeur, l’Easy Trainer 1280mm V2 de FMS • Configuré pour se poser sur le ventre est un aéronef que la plupart des pilotes peuvent apprécier ! •...
Assemblage du modèle Montage des ailes 1.Modèle retourné, glissez le tube clé d'aile dans le fuselage comme montré. 2.Glissez les deux demi-ailes sur le tube et dans les ouvertures dans le fuselage. 3.Utilisez les pions d'alignement des ailes pour align- er et fixer les deux demi-ailes.
Seite 30
Assemblage du modèle Montage du stabilisateur horizontal 1.Appliquez de la colle sur la zone indiquée du schéma et collez le stabilisateur au fuselage. Colle nécessaire : Colle cyano Medium spéciale mousses expansées Montage de la commande de profondeur 1. En vous assurant que le servo est au neutre et le palonnier perpendiculaire au boîtier du servo, con- nectez la tringlerie au palonnier et la chape sur le guignol de la gouverne de profondeur.
Mise en place de la batterie 1. Enlevez la trappe d'accès à la batterie. 2. Tirez la face "douce" du velcro adhésif situé dans le fuselage. Collez cette face à votre pack d'accus. 3. Placez un pack d'accus dans le fuselage et attachez-le avec les sangles d'accu pré-installées Note : Le centre de gravité...
Seite 32
Piquer Lacet à gauche Lacet à droite Contrôle des débattements Les débattements conseillés pour votre 1280mm Easy trainer V2 FMS sont les suivants (Réglages de doubles débattements) CONSEILS : Pour le premier vol, pilotez le Grands débattements Petits débattements modèle avec les petits débattements. La première...
Montage des chapes 1.A et B. Sortez le tube verrou de chape vers la commande. 2.C. Ouvrez la chape avec précaution, puis insérez le pion dans le trou désiré du guignol. 3.D, E et F. Glissez le tube verrou sur la chape. Réglage des guignols et des palonniers de servos Plus de débattement Guignols...
Avant de faire voler le modèle Pilotage du modèlev Trouvez un site de vol adapté Décollage Trouvez un site de vol dégagé, à l'écart de bâtiments, d'arbres, En mettant progressivement les gaz, maintenez l'axe avec la de lignes électriques ou autres obstacles. Jusqu'à ce que vous direction, le modèle va accélérer rapidement.
Dépannage Problème Cause possible Solution Le moteur de l'avion ne -Le contrôleur n'est pas armé. -Abaissez le manche de gaz et son trim tout en bas. répond pas, mais les autres -La voie des gaz est inversée. -Inversez la voie des gaz sur l'émetteur. commandes répondent.
Manuel d’utilisation du contrôleur de vitesse brushless Merci d’avoir acheté notre contrôleur électronique de vitesse (ESC). Les puissantes motorisations de modèles radio- commandés sont très dangereuses, aussi merci de lire attentivement ce manuel. Comme nous n’avons aucun contrôle sur l’utilisation,l’installation, ou l’entretien corrects de nos produits, aucune responsabilité ne sera assumée ou acceptée pour tous dégâts,pertes ou coûts résultant de l’utilisation de ce produit.
Seite 37
Manuel d’utilisation du contrôleur de vitesse brushless Pour commencer à utiliser votre nouveau contrôleur IMPORTANT! Comme différents émetteurs ont des plages de gaz différentes, merci de calibrer la plage des gaz avant de voler. Réglage de la plage des gaz (La plage des gaz doit être réinitialisée si vous utilisez un nouvel émetteur). 1.Allumez l’émetteur,placez le manche de gaz tout en haut.
Seite 38
Programmation du contrôleur avec votre émetteur (4 étapes) Note : Assurez-vous que la courbe de gaz est à 0 quand le manche de gaz est en position basse et à 100 % pour la position haute. NO.1 Entrer en mode de programmation 1.Allumer l’émetteur, placer le manche de gaz tout en haut, branchez le pack d’accus au contrôleur.
