Technische Daten
• Spannweite: 1470mm
• Länge: 1130mm
• Fluggewicht: ca. 1730g
• 2 x Brushlessmotor mit 2 x
40A-Regler
Bitte lesen Sie diese Bedienungsanleitung vor Montage des Modells
aufmerksam durch!
Bewahren Sie die Bedienungsanleitung auf.
Dieses Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren
geeignet!

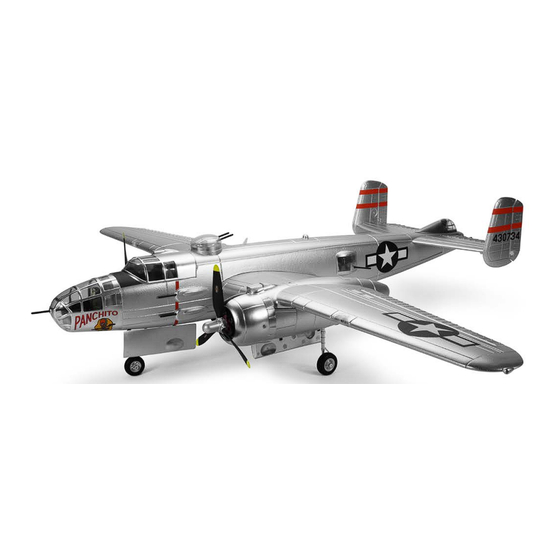

FMS B25 „Mitchell"
Big Scale
Bedienungsanleitung
High Performance RC-Airplane
Artikelnr.:
AM-FMS025G-V2-PNP
AM-FMS025S-V2-PNP
Manticore RC GmbH
Grunerstr. 60
40239 Düsseldorf
Germany
WEEE ID DE94402601
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für FMS B25
Inhaltszusammenfassung für FMS B25
- Seite 1 FMS B25 „Mitchell“ Big Scale Bedienungsanleitung High Performance RC-Airplane Technische Daten Artikelnr.: Manticore RC GmbH • Spannweite: 1470mm AM-FMS025G-V2-PNP Grunerstr. 60 • Länge: 1130mm AM-FMS025S-V2-PNP 40239 Düsseldorf • Fluggewicht: ca. 1730g Germany • 2 x Brushlessmotor mit 2 x WEEE ID DE94402601...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung Konformitätserklärung Produktbeschreibung Technische Daten Länderkennung Allgemeine Sicherheitshinweise Haftungsausschluss Betriebshinweise Besondere Hinweise zu Li-Po Akkus LiPo-Akkus/Garantie Wartung & Instandhaltung Teileliste Zusammenbau Schwerpunkt Konformitätserklärung... -
Seite 3: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Technische Daten Bei diesem Produkt handelt es sich um • RC-Flugzeug FMS B25 „Mitchell“ Big einen elektrisch betriebenes Modellflug- Scale zeug. Ferngesteuerte Flugmodelle können • Spannweite: 1470mm bei unsachgemäßer Handhabung ernst- • Länge: 1130mm hafte Verletzungen und Beschädigungen • Fluggewicht: 1730g... -
Seite 4: Bedeutung Der Symbole
Bedeutung der Symbole Flugmodelle sind kein Spielzeug! Der Betrieb Klebstoff auftragen 0-14 eines Flugmodells ist grundsätzlich mit Risiken verbunden und somit für Kinder unter 14 Jahren Rechts & Links in gleicher Weise nicht geeignet! Flugmodelle können montieren ernsthafte Verletzungen und Sach- schäden verursachen! Zange Lesen Sie vor Inbetriebnah-... -
Seite 5: Haftungsausschluss
Betriebshinweise Kontrollieren Sie sämtliche Vor dem Starten Bauteile regelmäßig auf Verschleiss & Beschädigun- • Vor dem ersten Start sollten Sie sich gen! Tauschen Sie verschlissene mit allen zur Verfügung stehen Steu- oder beschädigte Teile umgehend erbefehlen und Funktionen vertraut aus! Auch nur leicht beschädigte machen! rotierende Teile (z.B.Rotorblätter &... - Seite 6 Sender Einschalten/Einschaltreihenfolge Fliegen Sie NICHT... 1. Gas-Hebel in Leerlaufstellung • ...wenn Sie den geringsten Zweifel am 2. Fernsteuerung einschalten einwandfreien, technischen Zustand 3. Flugakku anschließen Ihres Modells haben. • Lassen Sie immer den Sender ein- • ...bei Müdigkeit, Medikamenten- oder geschaltet, solange der Flukakku am Alkoholeinfluss oder sonstiger Beein- Modell angeschlossen ist!
-
Seite 7: Besondere Hinweise Zu Lipo-Akkus
Polarität besteht Brand- und Explosi- • Laden Sie Ihre LiPo-Akkus nicht unbe- onsgefahr! aufsichtigt. • Laden Sie den Akku nur in trockenen, • Schließen Sie LiPo-Akkus niemals geschlossenen Räumen. kurz. • Achten Sie beim Betrieb des Senders • Achten Sie auf die Unversehrtheit mit Akkus anstelle von Batterien auf der Zellenhülle! Beschädigen Sie die die geringere Spannung (Batterien 1.5... -
Seite 8: Lipo-Akkus/Garantie
Betriebsart und -weise zieht Ihr Mo- Wartung und Instandhaltung dell unter Umständen höhere Ströme! Auch fehlerhafte Einstellungen (z.B. Ihr Flugmodell muss regelmäßig gewar- Zahnflankenspiel oder Zahnriemen zu tet und kontrolliert werden. Alle Bautei- stramm) oder die Erhöhung des Mo- le stehen unter starker Beanspruchung dellgewichts (z.B. -
Seite 9: Teileliste
Teileliste Rumpf Haupttragflächen Motorgondeln Heckleitwerk Anlenkgestänge Seitenleitwerke Propeller Cockpit Brushless-Motor Landefahrwerk Ladegerät Brushless-ESC 9g Servo Sequencer Akku Schraubenset Kohlefaserrohr 2,4GHZ-Empfänger Stickerset Motorhaube Motorplatte 2,4GHZ-Sender... -
Seite 10: Zusammenbau
Zusammenbau 1. Montieren Sie die Schrauben 2. Fixieren Sie die Kabel Motorgondeln am A. PA2.6x40(1Stk.) mit den Kabeldrähten. Haupttragflächensatz. B. PA2.6x25(1Stk.) Die montierten Motor- 3. Tragen Sie Klebstoff 4. Montieren Sie die gondeln. an diesen Stellen der Seitenleitwerke. Seitenleitwerke auf. 5. - Seite 11 9. Tragen Sie Klebstoff Die montierte Flugzeug- 10. Führen Sie die Kabel an der inneren Kante nase. zum Cockpit durch die der Flugzeugnase auf. vordere Flügelöffnung. Achten Sie auf die Konfigu- 11. Führen Sie das 12. Die Schrauben in ration der Kohlefaserrohre. Haupttragflächenset auf den Flügeln müssen Das längere befindet sich an...
- Seite 12 16. Verbinden Sie die Kabel im Cockpitbereich. A. Verbinden Sie die Kabel mit dem Sequencer. Sequencer Orangene Kabel Kanal Verbinden Sie den Sequencer mit Kanal 5 (Gear). Verbinden Sie den 3-fach Verbinder mit der Bezeichnung Kanal 5.B (Gear) mit dem Sequencer auf der mit B bezeichneten Seite. Verbinden Sie den 3-fach Ver- binder mit der Bezeichnung Kanal 5.C (Gear Abdeckung) mit dem Sequencer auf der mit C bezeichneten Seite.
- Seite 13 B. Diagramm zur parallelen Verbindung zweier Motoren Akku Y-Kabel 17. Die Kabelkammer 18. Akkuposition 19. Benutzen Sie das Klett- band, um den Akku fest zu sichern! 20. Montieren Sie die An- 21. Schalten Sie den Sender 22. Schliessen Sie den Akku tenne.
-
Seite 14: Schwerpunkt
Schwerpunkt... -
Seite 15: Konformitätserklärung
Manticore RC GmbH Der Hersteller/ Die verantwortliche Person Grunerstr. 60 the manufacturer / responsible person 40239 Düsseldorf FMS Big Scale Warbirds P-40, P-47, P-51, F4U, Spitfire, Bf109 erklärt hiermit, dass folgende Produkte Ju87, T-28D, B-25 hereby declares that following products Art.-Nr.
