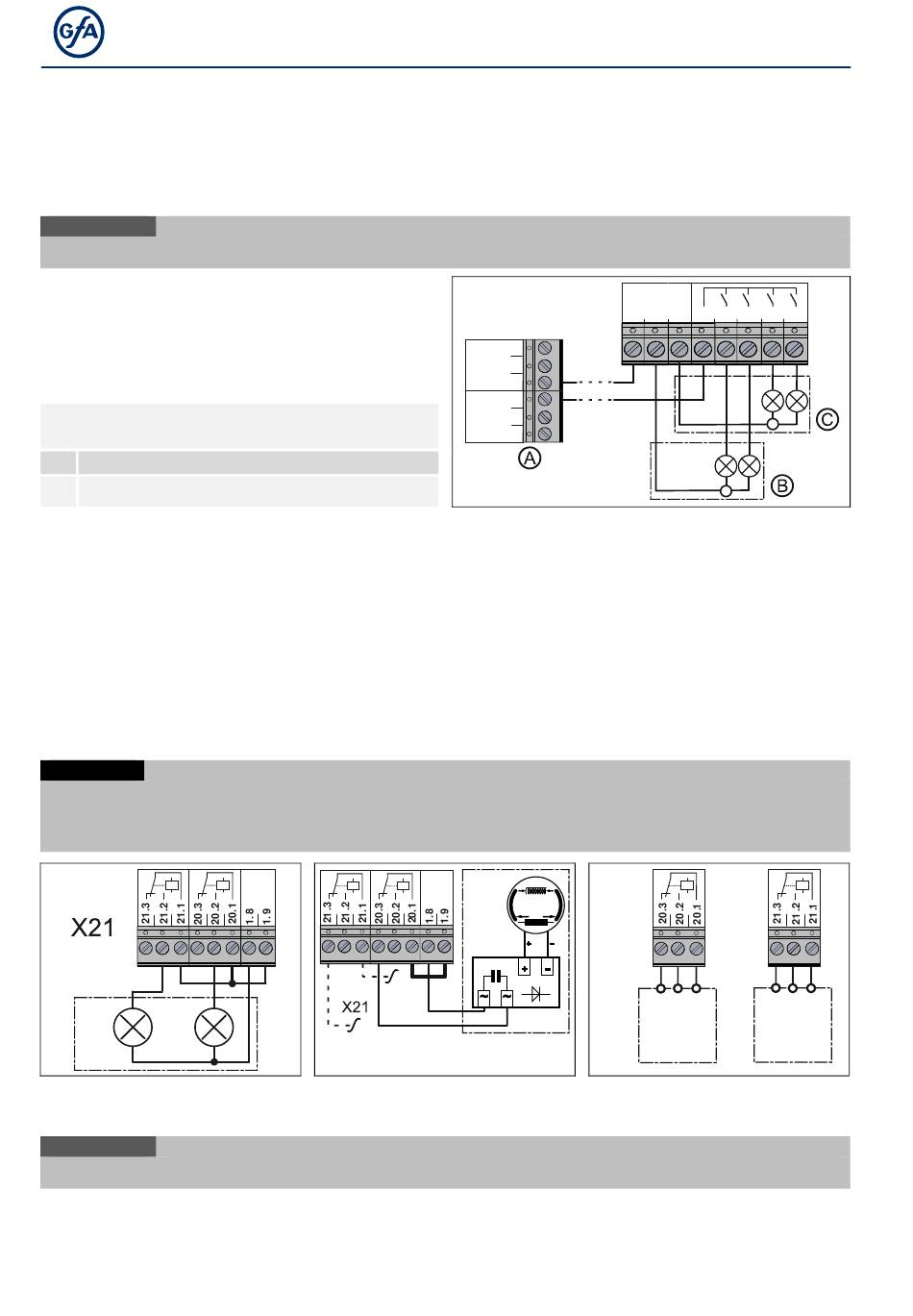

X13 - Ampeln zur Verkehrsregelung

An den Klemmen X13.1 bis 13.6 können Sie zwei Rot- / Grün-Ampelpaare anschließen.
Die Torsteuerung besitzt eine integrierte Ampelsteuerung zur Verkehrsregelung. Die Spannungsversorgung der
Ampeln erfolgt wahlweise über X1 1.8/1.9 oder extern. Für die externe Spannungsversorgung ist ein Netz mit
Nullleiter erforderlich.
i HINWEIS
Wir empfehlen die Verwendung von LED-Ampeln.
Montieren Sie das Produkt nach Angaben des
Herstellers.
Spannungsversorgung über X1 1.8/1.9.
Alternativ externe Spannungsversorgung möglich
Ampeln (rot/grün) außen
Ampeln (rot/grün) innen
X20 / X21 - Relaiskontakte für Ampel, Lichtgitter oder Magnetbremse
An den Klemmen X20.1-X20.3 und X21.1-X21.3 können Sie weitere externe Geräte anschließen, beispielsweise
Ampeln. X20 und X21 sind potenzialfreie Relaiskontakte.
 Montieren Sie das Produkt nach Angaben des Herstellers.
 Schließen Sie das Produkt wie abgebildet an. Wahlweise können Sie die Ampel über die Klemmen X20.1/
X20.2 oder X21.1/X21.2 anschließen.
 Aktivieren Sie die Ampel nach Abschluss der elektrischen Montage mit Programmierpunkt P 2.7 / P 2.8.
ACHTUNG
Beschädigung von Bauteilen!
Der maximale Strom bei 230 V AC beträgt 1 A und bei 24 V DC 0,4 A. Das Überschreiten dieser Werte kann
zu fehlerhafter Funktion der Geräte führen.
X20/
H1
H2
Ampel rot/grün
H1 Ampel grün
H2 Ampel rot
i HINWEIS
Wir empfehlen die Verwendung von LED-Ampeln mit 230 V.
20
Y1
G1
X20/
Magnetbremse
G1 Gleichrichter
Y1 Magnetbremse
13.1 13.213.3 13.413.5 13.6
13.11 3 .1
1.9
1.9
1.9
1.8
1.8
1.8
X20
C1
A16
Externe Geräte
1
1
2
2
1
1
2
2
X21
A17
