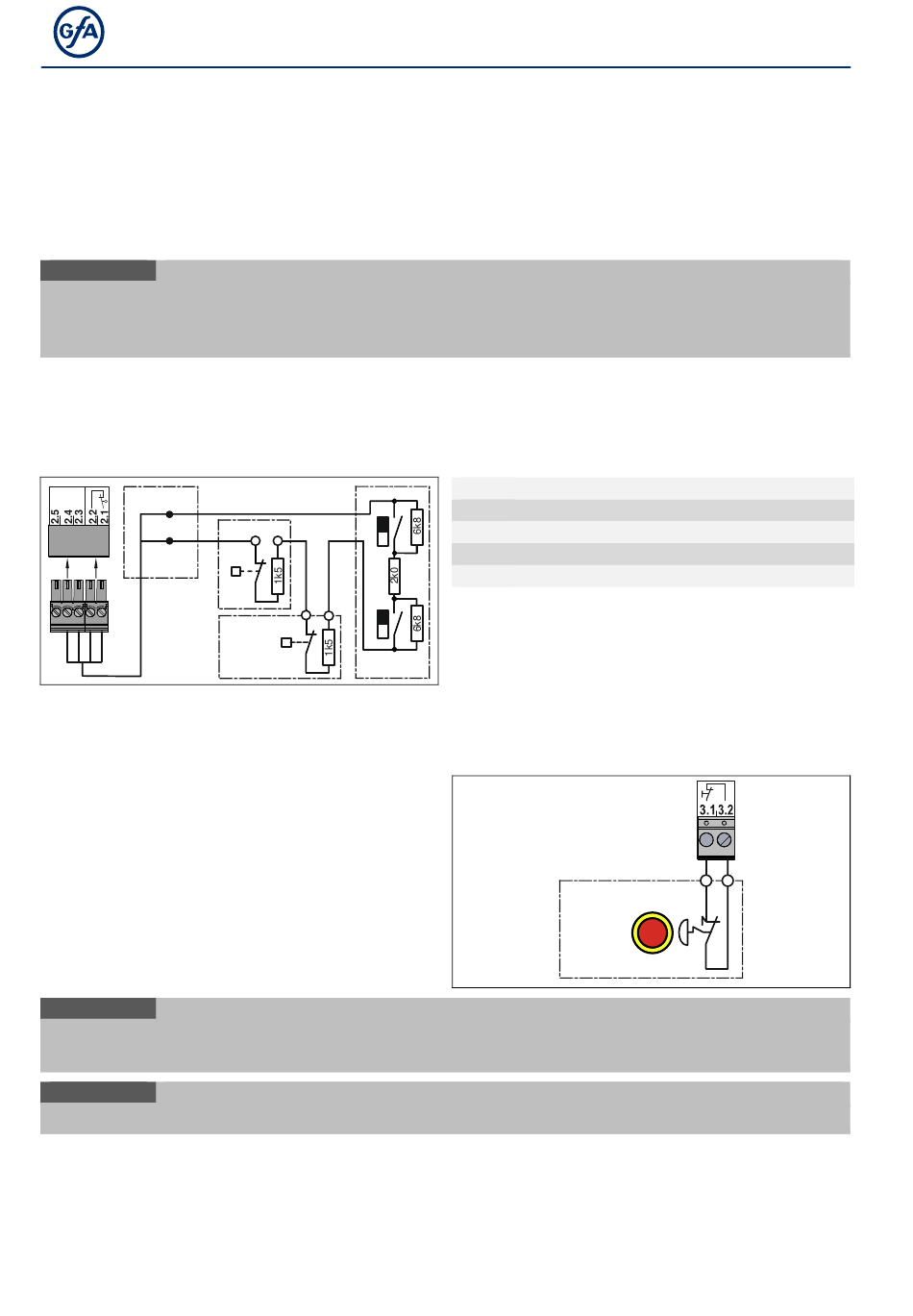

X2 - Torsicherheitsschalter
An den Klemmen X2.1/2.2 können Sie einen Torsicherheitsschalter für einen Schlupftür- oder
Schlaffseilschalter anschließen. Die Torsicherheitsschalter sind an einem Sicherheitskreis mit Performance-
Level c (PLc) gemäß ISO 13849-1 angeschlossen. Der Sicherheitskreis benötigt für die Leitungsquerschluss-
Überwachung einen Gesamtabschlusswiderstand von 5k0.
Im Folgenden sind Beispiele für Torsicherheitsschalter abgebildet. Schließen Sie ihr Produkt entsprechend an.
Montieren Sie das Produkt nach Angaben des Herstellers.
i HINWEIS
Bei Betätigung während der Torbewegung stoppt das Tor und Fehlermeldung F 1.2 erscheint.
Bei einer Fehlfunktion im Schalter wird die Fehlermeldung F 1.7 angezeigt.
Bei einem Leitungsquerschluss wird die Fehlermeldung F 1.8 angezeigt.
Schlaffseilschalter / Elektronischer Schlupftürschalter
Die Auswertung der Torsteuerung sieht den Anschluss von zwei Schlaffseilschaltern vor.
Widerstand für Leitungsquerschluss-Überwachung bei Schlaffseilschaltern: 1k5
Widerstand für Leitungsquerschluss-Überwachung bei elektronischen Schlüpftürschaltern: 2k0
ST+
1
2
ST
X2
A18
4
3
2
1
X3 - Not-Halt-Schalter
Das Not-Halt Befehlsgerät ist an einem
Sicherheitskreis mit Performance-Level c (PLc)
gemäß ISO 13849-1 angeschlossen.
Alternativ ist der Anschluss eines Not-Halt
Befehlsgerätes nach EN 13850 oder einer
Auswerteeinheit für eine Einzugsicherung möglich.
Montieren Sie das Produkt nach Angaben des
Herstellers.
i HINWEIS
Bei einem Torantrieb mit Frequenzumrichter ist die Torsteuerung erst 30 Sekunden nach Entriegelung des
Not-Halt-Schalters wieder bedienbar. Währenddessen blinkt die Anzeige der Torsteuerung.
i HINWEIS
Wenn der Not-Halt-Schalter betätigt wird, erscheint die Fehlermeldung F 1.4.
16
S30a
S
2
1
2
S
S31
S30b
1
A18
Anschlussdose
ST+
Spannungsversorgung (12 V)
ST
Eingang Torsicherheitsschalter
S30a/b Schlaffseilschalter (Öffnerkontakt)
S31
Elektronischer Schlupftürschalter
A2
X3
S15
2
1
