X2 / X18 - Schließkantensicherung
Die Torsteuerung erkennt automatisch 3 verschiedene Schließkantentypen. Für die Schließkantensicherung in
Fahrtrichtung AUF und die Torsicherheitsschalter sind die Klemmen X2.1 - X2.5 vorgesehen. Für die
Schließkantensicherung in Fahrtrichtung ZU ist pro Torflügel ein Anschluss an X18 vorgesehen.
 Abgebildet sind verschiedene Beispiele Schließkantensicherungen.
 Montieren Sie das Produkt nach Angaben des Herstellers.

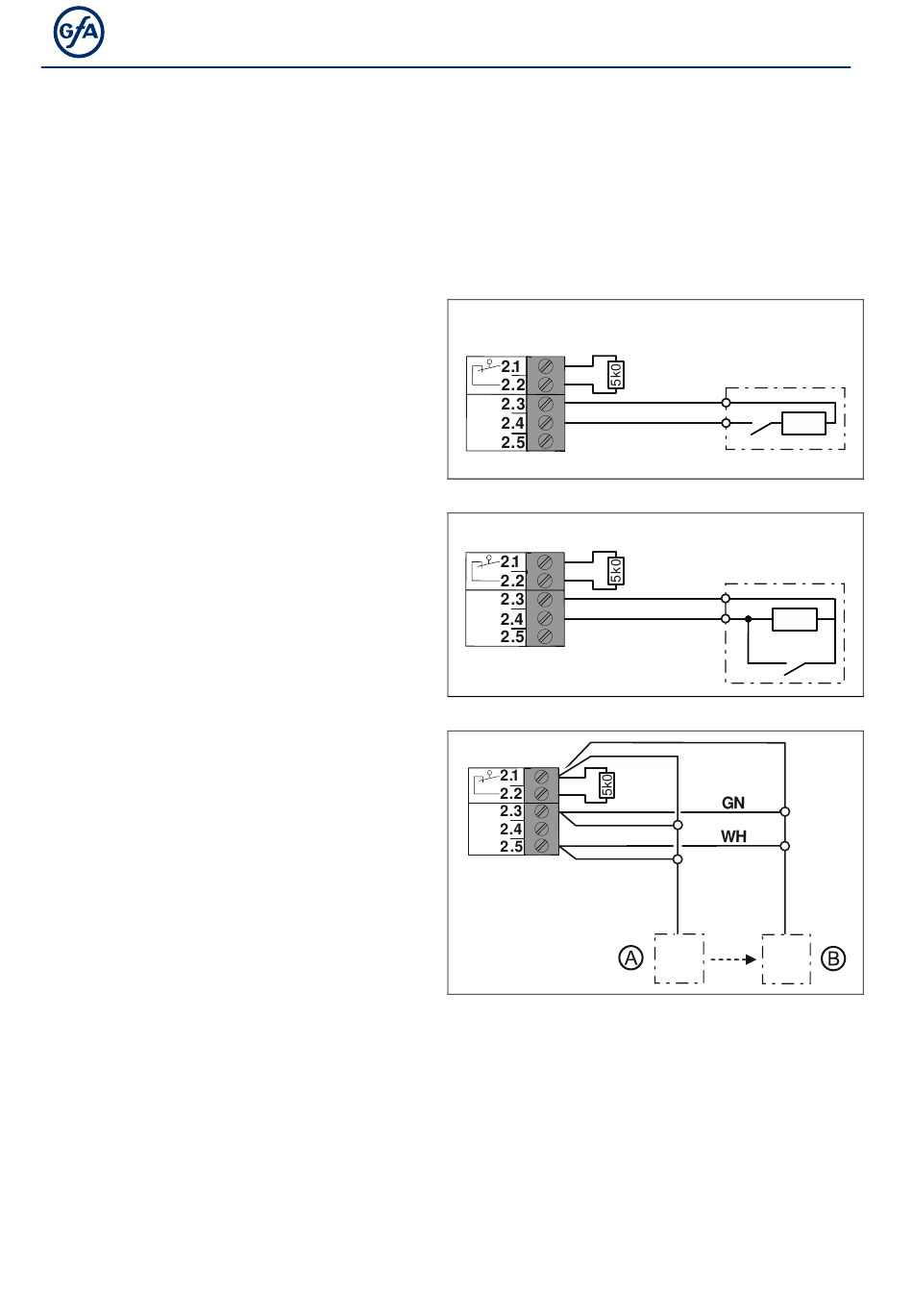

Schließkantensicherung in Fahrtrichtung AUF
Schließkantensicherung mit externer Auswertung
Die Schließkantensicherung besitzt einen
Ausgangskontakt, der im fehlerfreien Zustand und
bei nicht-betätigter Leiste geschlossen ist. Der
Widerstand 1k2 wird benötigt, um eventuelle
Fehler in der Verbindung zwischen
Ausgangskontakt und Eingang der Torsteuerung zu
erkennen.
Widerstandsauswertung 8k2 mit Schließerprinzip
Dieser Typ der Schließkantenauswertung ist für
elektrische Schaltleisten mit einem
Abschlusswiderstand von 8k2, +/- 5% und 0,25W
vorgesehen. Der Abschlusswiderstand muss am
Ende der Schaltleiste angeschlossen werden.
Optische Schaltleiste (Beispiel: System von Vitector)
Das Funktionsprinzip der Schließkantensicherung
beruht auf einer Einweglichtschranke. Bei einer
Betätigung der Schaltleiste wird der Lichtstrahl
unterbrochen.
Ⓐ = Sender
Ⓑ = Empfänger
14
X2
X2
X2
1K2
8K2
BN
