X5 / X15 - Externe Befehlsgeräte
An die Klemmen X5.1 - X5.4 und X15.1 - X15.4 können Sie externe Befehlsgeräte anschließen. Beim Auslösen
und bei Fehlern der Sicherheitsschaltleiste, Lichtgitter oder Lichtschranke funktionieren Befehlsgeräte nicht.
 Montieren Sie das Produkt nach Angaben des Herstellers. Abgebildet sind verschiedene Beispiele für
Befehlsgeräte.
WARNUNG
Gefahr durch unbeaufsichtigte Bewegung des Tores!
Bei der Betriebsart Totmann sind die Sicherheitseinrichtungen deaktiviert. Personen oder Gegenstände im
Fahrweg werden nicht erkannt.
 Montieren und bedienen Sie das Befehlsgerät nur mit freier Sicht auf das Tor.
X5 /
X15

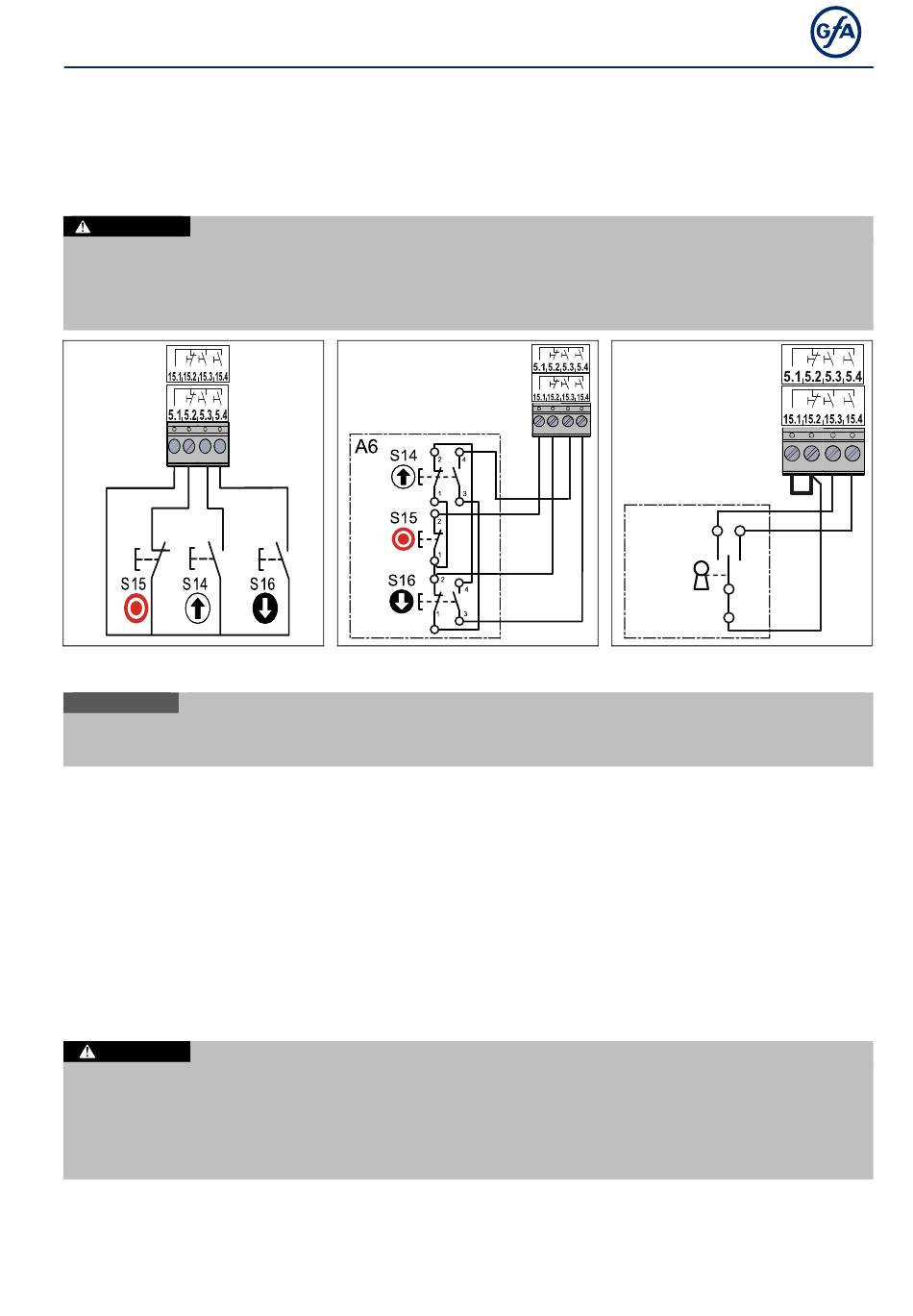

Dreifachtaster
i HINWEIS
Legen Sie bei einem Befehlsgerät ohne STOPP-Taster eine Brücke zwischen Klemme X5.1 und X5.2
beziehungsweise X15.1 und X15.2 ein.

X6 / X16 - Lichtschranken und Lichtgitter

An den Klemmen X6.1/X6.2 und X16.1/X16.2 sowie 24V und GND können Sie Reflexions- oder Einweg-
Lichtschranken und Lichtgitter anschließen.
 Montieren Sie das Produkt nach Angaben des Herstellers.
 Abgebildet sind verschiedene Beispiele für Lichtschranken und Lichtgitter. Schließen Sie ihr Produkt
entsprechend an.
 Aktivieren Sie das Produkt nach Abschluss der elektrischen Montage über den Programmierpunkt 0.1.
 Weitere Funktionen der Lichtschranke können Sie unter Programmierpunkt 2.4 wählen.
VORSICHT
Verletzungen durch unkontrollierte Bewegung oder Sachschäden.
Die Steuerung erkennt Defekte an Lichtschranken oder Lichtgitter in „Dunkelschaltung" nicht. Durch einen
Ausfall von Lichtschranke oder Lichtgitter kann es zu Verletzungen durch Quetschen, Scheren oder Stoßen
kommen.
 Verwenden Sie nur Lichtschranken und Lichtgitter mit dem Modus „Hellschaltung".
X5 /
X15
Dreifachtaster verriegelt
X5 /
X15
A4
1 2
S17
P
Schlüsselschalter
17
