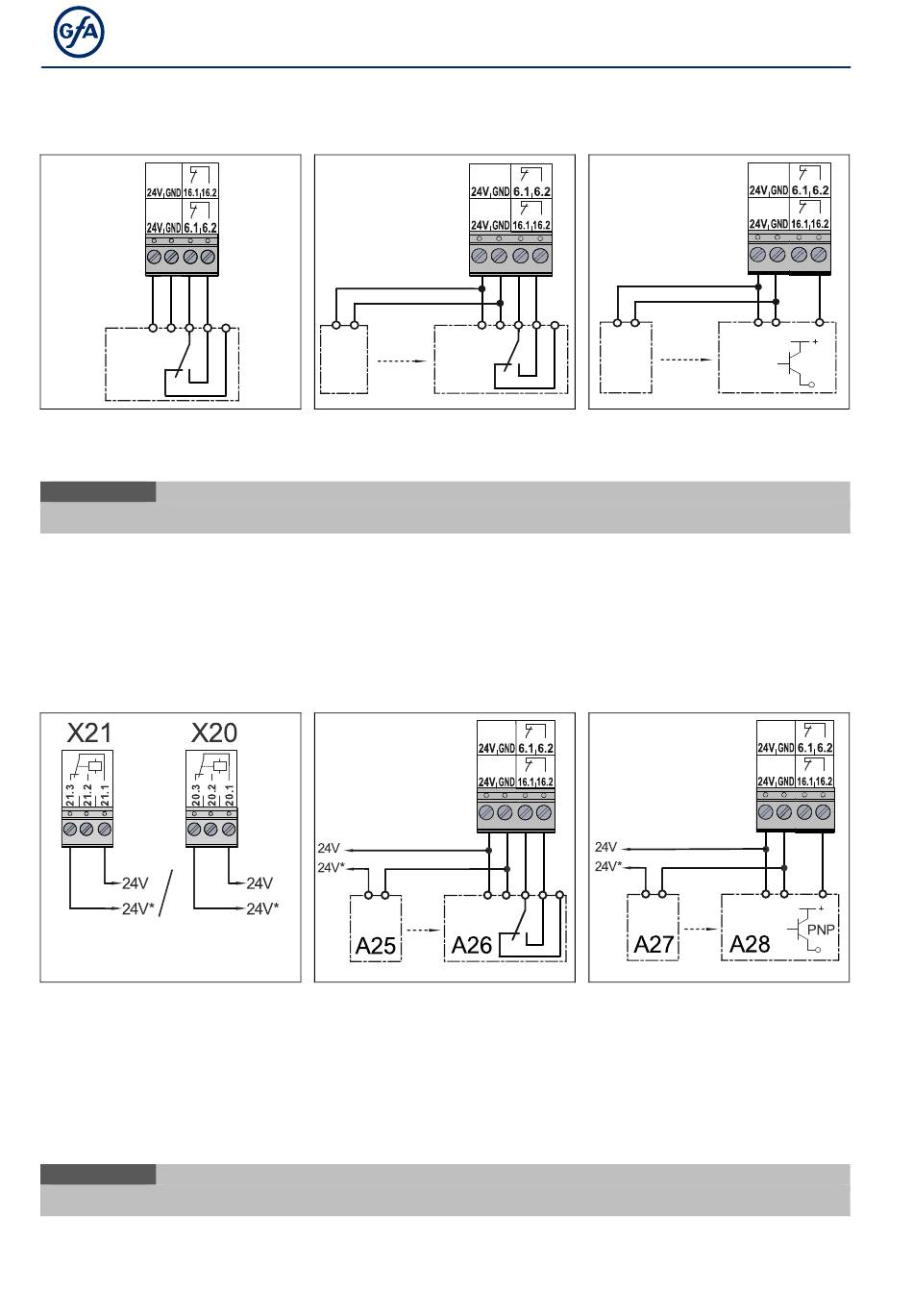

Lichtschranken
Eine Lichtschranke dient dem Objektschutz. Sie ist nur in der Torbetriebsart 0.3 und 0.4 aktiv und in der
Endlage AUF sowie während der ZU-Fahrt.
X6 /
X16
1 2 3 4 5
24V
A8
A8: Reflexionslichtschranke
i HINWEIS
Bei einer Betätigung der Lichtschranke erscheint Fehlermeldung F 2.1
Lichtgitter nur mit Relais- oder Halbleiter-Ausgang
Das Lichtgitter muss selbsttestend sein und mindestens der Sicherheitskategorie 2 oder Performance-Level c
(PLc) entsprechen. Entspricht das Lichtgitter diesen Anforderungen, kann das Tor ohne Sicherheitsschaltleiste
in Selbsthaltung fahren.
Schließen Sie für den Betrieb ohne Sicherheitsschaltleiste einen Widerstand 8k2 an den Klemmen X2/3 und
X2/4 an.
X20: Funktionsrelais
X21: Funktionsrelais
(Testung Lichtgitter)
Für die Testung des Lichtgitters aktivieren Sie Relaiskontakt X20 oder X21. Siehe Programmierpunkt 2.7 / 2.8.
Bei jedem ZU-Befehl wird eine Testung durchgeführt. Dabei muss der Kontakt des Lichtgitters innerhalb 100
ms ausschalten. Ist die Testung positiv, muss der Kontakt innerhalb 300 ms wieder einschalten. Ist die Testung
negativ erscheint die Fehlermeldung F 4.7.
i HINWEIS
Bei einer Betätigung des Lichtgitters erscheint Fehlermeldung F 4.6.
18
X6 /
X16
1 2
1 2 3 4 5
24V
24V
A9
A10
Einweglichtschranke
A9: Sender
A10: Empfänger
X6 /
X16
1 2
24V
24V
Lichtgitter
A25: Sender
A26: Empfänger
X6 /
X16
1 2
24V
A11
Einweglichtschranke
A11: Sender
A12: Empfänger
X6 /
X16
1 2
1 2 3 4 5
24V
Lichtgitter
A27: Sender
A28: Empfänger
1 2
3
24V
PNP
A12
1 2
3
24V
