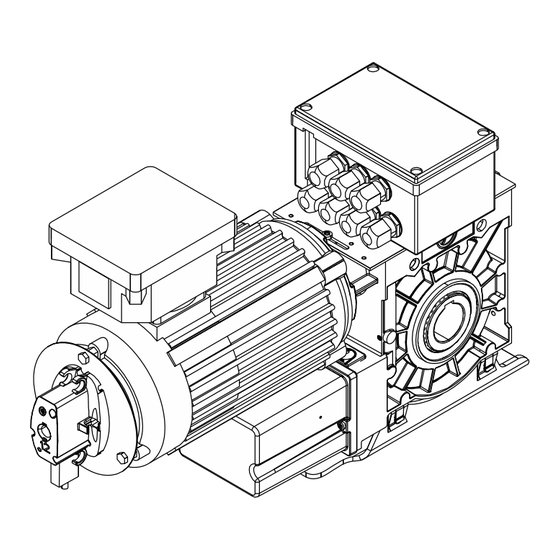

- Seite 1 Montageanleitung ELEKTROMAT SI 55.12-40,00 Ex Ausführung: 10005525 00001 -de- Stand: 30.06.2023...
- Seite 2 GfA ELEKTROMATEN GmbH & Co. KG Wiesenstraße 81 D-40549 Düsseldorf www.gfa-elektromaten.de info@gfa-elektromaten.de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Sicherheitshinweise ..................4 Technische Daten ......................6 Technische Daten Getriebe ..................... 7 Technische Daten Motor ....................8 Technische Daten Klemmenkasten ................. 9 Technische Daten Endschalter / Schalter Nothandbetätigung ......... 9 ... -
Seite 4: Allgemeine Sicherheitshinweise
Warnhinweise, müssen beim Einbau des Produkts in die Gesamtanlage beachtet werden. Für Schäden, die durch die Nichtbeachtung der Montageanleitung entstehen, haftet die GfA nicht. Die entstandene Gesamtanlage muss nach gültigen Normen und Richtlinien (z.B. CE-Kennzeichnung) bezüglich ihrer Sicherheit neu beurteilt werden. - Seite 5 Warnung - Die Nichtbeachtung dieser Montageanleitung kann zu schweren Verletzungen oder zum Tod führen! Lesen Sie die Anleitung bevor Sie das Produkt benutzen. Halten Sie die Anleitung griffbereit. Wenn Sie das Produkt an Dritte weitergeben, muss auch diese Anleitung weitergegeben werden.
-
Seite 6: Technische Daten
2 Technische Daten Bezeichnung Einheit Abtriebsdrehzahl Abtriebsdrehmoment 550 (240) Abtriebs- / Hohlwelle 40,00 Baureihe SG 85F Endschalterbereich (maximale Umdrehungen der Abtriebs- / Hohlwelle) Betriebsspannung 3~ 400 Betriebsstrom 2,00 Betriebsfrequenz Leistungsfaktor cos φ 0,70 Sicherheitskreis V AC/DC Schutzart IP 65 Temperaturbereich -20 / +40 °C Dauerschalldruckpegel... -
Seite 7: Technische Daten Getriebe
Verwendete Baugruppen Getriebe SG 85F 117.T4 Motor RL 80B4 Klemmenkasten 8146/1041 Endschalter / Schalter Nothandbetätigung 07-2511 3 Technische Daten Getriebe Bezeichnung Baureihe SG85F-117.T4 Hersteller Explosionsschutz II 2G Ex h IIC T4 Gb II 2D Ex h IIIC 130°C Db Max. Abtriebsdrehmoment Max. -
Seite 8: Technische Daten Motor
4 Technische Daten Motor Bezeichnung RL 80B4 Hersteller RAEL MOTORI ELETTRICI S.R.L Explosionsschutz II 2G Exde IIC T4 Gb II 2D Ex tb IIIC T135° Db Prüfbescheinigung TÜV IT 13 ATEX 039 X Betriebsspannung 230 / 400 Betriebsstrom 3,64 / 2 Betriebsfrequenz Leistung 0,75... -
Seite 9: Technische Daten Klemmenkasten
5 Technische Daten Klemmenkasten Bezeichnung Ex e 8146/1041 Hersteller Stahl Explosionsschutz II 2G Ex e II T6 II 2D Ex tD A21 IP 66 T80°C Prüfbescheinigung PTB 01 ATEX 1016 Betriebsspannung 250 max. 1100 Anschlussquerschnitt Temperaturbereich T6: -20 / +40 °C T5: -20 / +55 Schutzart... -
Seite 10: Integrierte Fangvorrichtung
7 Integrierte Fangvorrichtung Das Getriebe dieses ELEKTROMATEN enthält eine integrierte Fangvorrichtung. Sie bietet Schutz vor dem Absturz des Tores durch den Bruch oder Verschleiß der Getriebeverzahnung. Die Fangvorrichtung wirkt unabhängig von Einbaulage, Drehzahl und Drehrichtung. Die Fangvorrichtung ist wartungsfrei. Die Angabe des Fangmoments und die Prüfnummer der Fangvorrichtung finden Sie in den technischen Daten dieser Anleitung. -
Seite 11: Mechanische Montage
8 Mechanische Montage Warnung – Explosionsgefahr ! Vor Beginn der Montage Atmosphäre auf Explosionsgefahren prüfen Voraussetzungen Die zulässigen Belastungen von Wänden, Befestigungen, Verbindungs- und Übertragungselementen dürfen auch bei maximalen Halte- oder Fangmomenten nicht überschritten werden (▶ technische Daten beachten). Verbindungselemente Selbstsichernde Bohrungsdurchmesser... - Seite 12 Zulässige Einbaulagen BAGAC0 3 0 0 5 _Z0 0 1 Befestigung Zur Befestigung stehen 2 Langlöcher zur Verfügung. BAGAD0 3 0 0 1 _Z0 0 3...
- Seite 13 Montage Nachfolgende Beschreibungen beziehen sich auf ein nicht näher spezifiziertes Tor. Für die Montage sind zusätzlich die Angaben des Torherstellers zu beachten. Warnung – Mögliche Verletzungen oder Lebensgefahr ! Zur Montage eine Hebevorrichtung mit ausreichender Traglast verwenden Wellenbolzen des Tores vollständig fetten. BAGAE0 1 0 0 1 _Z0 0 3 Passfeder montieren.
- Seite 14 Antrieb aufstecken. BAGAE3 0 0 7 _Z0 0 1 Alle Verbindungselemente (M12) mit BAGAE0 3 0 1 2 _Z0 0 1 75 Nm anziehen. Alle weiteren Verbindungselemente nach Vorgaben des Torherstellers montieren. 75 Nm...
-
Seite 15: Elektrische Montage
9 Elektrische Montage Warnung – Lebensgefahr durch elektrischen Strom ! Leitungen spannungsfrei schalten und auf Spannungsfreiheit prüfen Gültige Vorschriften und Normen beachten Elektrischen Anschluss fachgerecht durchführen Geeignetes Werkzeug verwenden Durchführung elektrische Montage Abdeckung demontieren. Abdeckung demontieren. Verbindungsleitung Motor/Endschalter anklemmen... - Seite 16 Schutz gegen Überlastung Motorschutzschalter / Motorschutzrelais Netzbetrieb Der Ex Motor ist gegen Überlast durch Motorschutzschalter oder Motorschutzrelais zu schützen. Motorschutzrelais nur mit manueller Rücksetzung verwenden. Zusätzlich ist ein Kurzschlussschutz notwendig. Die Überstromeinstellung muss nach dem Verhältnis I eingestellt werden Kaltleiterauswertung Netzbetrieb Der Motor verfügt über eingebaute Temperaturfühler (PTC), die als Überlastschutz verwendet werden können.
- Seite 17 Abschluss elektrische Montage Kabeldurchführungen und/oder Kabelverschraubungen montieren. Um die geforderte Dichtigkeit zu erreichen, verfügt die Kabelverschraubung über verschiedene Dichtungseinsätze. Es gibt sie für folgende Kabeldurchmesser: 5,5 – 8,0; 8,0 - 10,5 und 10,5 – 13 mm. Der Dichtungseinsatz und Kabeldurchmesser sind aufeinander abzustimmen. Die Kabelverschraubung ist nur für Leitungen mit glatter Oberfläche geeignet.
-
Seite 18: Endschaltereinstellung
10 Endschaltereinstellung Mit der Endschaltereinstellung werden die Endlagen AUF und ZU festgelegt. Voraussetzung Mit dem AUF-Taster der Steuerung muss sich das Tor öffnen. Sollte das Tor schließen, müssen L1 und L2 im stromlosen Zustand getauscht werden. Einstellung Endlage AUF Mit dem AUF-Taster in die gewünschte Torposition Endlage AUF anfahren. - Seite 19 Torposition prüfen: Tor schließen ① bis der Nocken frei ist und erneutes Öffnen ② in die Endlage AUF. Die Endlage AUF kann durch die Feineinstellung korrigiert werden. Nach einer Korrektur die Torposition prüfen. Der Endschalter NOT AUF S1 ist durch die Einstellung der Endlage AUF voreingestellt. Bei falscher Drehrichtung oder Versagen des Endschalters AUF S3 muss das Tor risikolos anhalten.
-
Seite 20: Anschluss Motor
11 Anschluss Motor Brücken-Gleichrichter BAMG032300_Z001 gleichstromseitig schaltend Motor Kaltleiter PTC Kaltleiter PTC U1 V1 W1 Kaltleiter PTC R1 R2 R3 Federkraftbremse ϑ ϑ ϑ 12 Anschluss Endschalter Nothandbetätigung Klemmenleiste Not-AUF Endschalter Not-ZU Endschalter AUF Endschalter ZU Endschalter Zusatz Endschalter Zusatz Endschalter... -
Seite 21: Nothandbetätigung Nhk (Nothandkurbel)
13 Nothandbetätigung NHK (Nothandkurbel) Die Nothandbetätigung ist für ein Öffnen oder Schließen des Tores ohne elektrische Energieversorgung vorgesehen. Die Betätigung unterbricht die Steuerspannung. Der elektrische Betrieb ist nicht mehr möglich. Warnung - Verletzung durch Fehlbedienung oder herabfallende Gegenstände ! Spannung ausschalten. ... - Seite 22 Warnung - Verletzungsgefahr durch unkontrollierte Bewegungen und herabfallende Gegenstände ! Bei Verwendung einer falschen Nothandkurbel kann der Antrieb unerwartet anlaufen und Personen verletzen. Eine falsche Kurbel fällt aus der Befestigung heraus und kann Personen verletzen. Verwenden Sie nur die Kurbel mit richtigem Durchmesser. Der Durchmesser ist auf dem Handkurbelschalter ablesbar: BAUA000101_Z001 Kurbel einstecken und bis zum Einrasten...
-
Seite 23: Abschluss Inbetriebnahme / Prüfung / Betrieb
14 Abschluss Inbetriebnahme / Prüfung / Betrieb Folgende Komponenten überprüfen und im Anschluss alle Abdeckungen montieren. Getriebe Antrieb auf Ölverlust überprüfen (wenige Tropfen unbedenklich). Abtriebswelle dauerhaft vor Korrosion schützen. Ölverlust! Ölverlust kann den Explosionsschutz aufheben. Eine Wartung des Öls ist unzulässig. - Seite 24 Befestigung Alle Befestigungselemente (Konsolen, Drehmomentstützen, Schrauben, Sicherungsringe usw.) auf festen Sitz und einwandfreien Zustand überprüfen. Elektrische Verdrahtung Verbindungsleitungen und Kabel auf Beschädigungen oder Quetschungen überprüfen. Schraubverbindungen auf richtigen Sitz und elektrischen Kontakt überprüfen. Nothandbetätigung Funktion im stromlosen Zustand überprüfen. Funktionsprüfung nur zwischen den Endlagen durchführen.
- Seite 25 Gesamter Antrieb Achtung Staubablagerungen ! Staubablagerungen, sind sofern nicht betrieblich vermeidbar, in regelmäßigen ausreichend kurzen Abständen sachgerecht zu entfernen. Die Reinigungsarbeiten sind zu dokumentieren. Hinweis ! Antrieb jährlich von einer Fachkraft überprüfen lassen. Kürzeres Prüfintervall bei häufig benutzten Toren. ...
-
Seite 26: Entsorgen
Altgeräte entsorgen Entsorgen Sie Altgeräte fachgerecht nach den gesetzlichen Bestimmungen vor Ort. Führen Sie Altgeräte den ihnen zu Verfügung stehenden Rückgabe- und Sammelsystemen zu. GfA Produkte können Sie auch unentgeltlich zurücksenden. Frankieren Sie dafür die Rücksendung ausreichend und kennzeichnen Sie diese mit der Aufschrift „Altgeräte“. -
Seite 27: Konformitätserklärung
Konformitätserklärung im Sinne der Explosionsschutzrichtlinie 2014/34/EU über den sicheren Zusammenbau von Baugruppen Wir, die GfA ELEKTROMATEN GmbH & Co. KG erklären in alleiniger Verantwortung, dass die nachfolgend genannten Baugruppen der oben angegebenen Richtlinie entsprechen und durch den Zusammenbau keine neuen Gefahren entstehen. - Seite 28 Konformitätserklärung im Sinne der Explosionsschutzrichtlinie 2014/34/EU Anhang VIII interne Fertigungskontrolle Wir, die Angewandte Normen: GfA ELEKTROMATEN GmbH & Co. KG DIN EN ISO 80079-36:2016 erklären in alleiniger Verantwortung, dass die Explosionsfähige Atmosphären - nachfolgend genannte Baugruppe der oben Teil 36: Nicht-elektrische Geräte für den Einsatz angegebenen Richtlinie entspricht und nur für die...
-
Seite 30: Konformitätserklärung Zubehör
Konformitätserklärung Zubehör... -
Seite 32: Einbauerklärung / Konformitätserklärung
Sinne der EMV Richtlinie 2014/30/EU im Sinne der RoHS Richtlinie 2011/65/EU Wir, die Folgende Anforderungen aus Anhang I der GfA ELEKTROMATEN GmbH & Co. KG Maschinenrichtlinie 2006/42/EG werden erfüllt: erklären in alleiniger Verantwortung, dass das 1.1.2, 1.1.3, 1.1.5, 1.2.2, 1.2.3, 1.2.6, 1.3.2, nachfolgend genannte Produkt den oben 1.3.3, 1.3.9, 1.5.1, 1.5.2, 1.5.4, 1.5.6, 1.5.7,... -
Seite 33: Ukca: Declaration Of Incorporation / Declaration Of Conformity
Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 The following requirements from Appendix I of GfA ELEKTROMATEN GmbH & Co. KG the Supply Machinery (Safety) Regulations 2008 declare under our sole responsibility that the...
