Pos: null /BA_Module_Manuell/Spiralkabelsystem - WSD/Deckblatt/Deckblatt_51171740_Spiralkabel_OSE_steckbar @ 31\mod_1572865247789_6.docx @ 1540407 @ @ 1

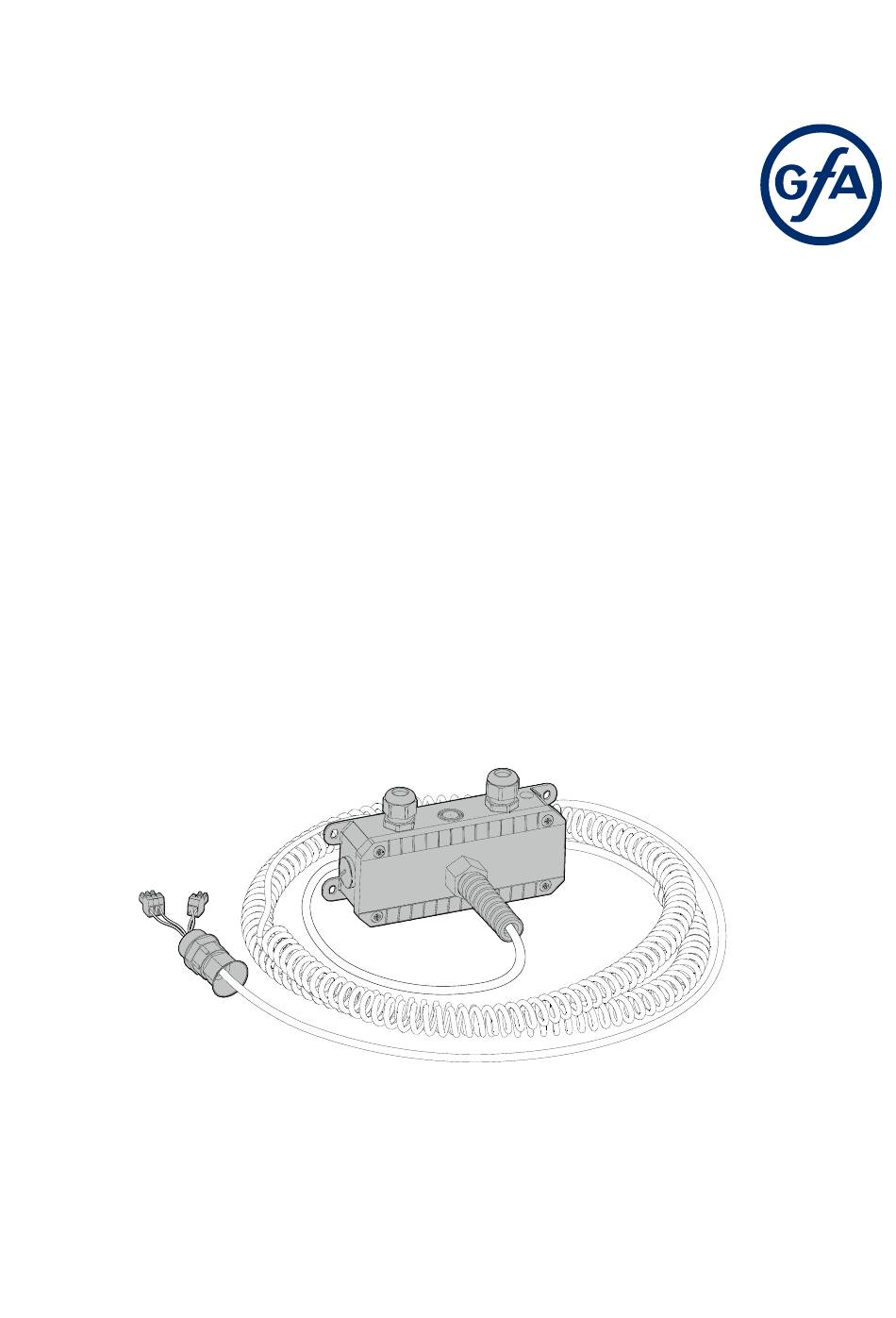

Montageanleitung

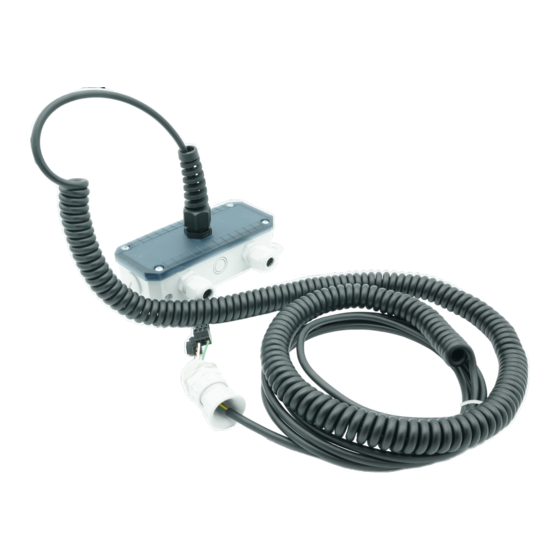

Spiralkabelsystem optische Schaltleiste
WL=900 2000/350 steckbar
Ausführung:
20002620.00001
20002620.00011
20002620.00019
Pos: null /BA_Module/BA_Seitenumbruch @ 0\mod_1190719383361_0.docx @ 548 @ @ 1
51171740_00001_a - Stand: 11/2019
-de-
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GFA WL 900 2000/350
Inhaltszusammenfassung für GFA WL 900 2000/350
- Seite 1 Pos: null /BA_Module_Manuell/Spiralkabelsystem - WSD/Deckblatt/Deckblatt_51171740_Spiralkabel_OSE_steckbar @ 31\mod_1572865247789_6.docx @ 1540407 @ @ 1 Montageanleitung Spiralkabelsystem optische Schaltleiste WL=900 2000/350 steckbar Ausführung: 20002620.00001 20002620.00011 20002620.00019 -de- 51171740_00001_a - Stand: 11/2019 Pos: null /BA_Module/BA_Seitenumbruch @ 0\mod_1190719383361_0.docx @ 548 @ @ 1...
-
Seite 2: Symbolerklärung
Das Spiralkabel besitzt eine Querschlussüberwachung. Querschlussüberwachung: Die elektronische Überwachung eines Kurzschlusses zwischen zwei Leitungen innerhalb eines Kabels durch das Messen des Widerstands. Pos: null /BA_Module_Manuell/Allgemeine_Module/Adresse_GfA_Deutschland @ 29\mod_1566820135892_6.docx @ 1130023 @ @ 1 GfA ELEKTROMATEN GmbH & Co. KG Wiesenstraße 81 D-40549 Düsseldorf www.gfa-elektromaten.de info@gfa-elektromaten.de... - Seite 3 Pos: null /BA_Module_Manuell/Spiralkabelsystem - WSD/Montage/01_Spiralkabelsystem-Montage-Montage am Tor @ 28\mod_1560936492241_6.docx @ 1117307 @ @ 1 Montage WARNUNG Gefahr durch unkontrollierte Bewegung des Tors! Führen Sie die folgenden Arbeiten nur im spannungsfreien Zustand durch. Sperren Sie das Tor während der Arbeiten für Durchgangsverkehr. Montage am Tor ...
-
Seite 4: Anzeige Der Schaltleistenfunktion
Schlaffseilschalter Schlupftürschalter 2 Schalter mit Ein Schalter mit Querschlussüberwachung Querschlussüberwachung Ein Schalter ohne Querschlussüberwachung Ohne Schalter 2 Schalter ohne Ein Schalter mit Querschlussüberwachung Querschlussüberwachung Ein Schalter ohne Querschlussüberwachung Ohne Schalter Ohne Schalter Ein Schalter mit Querschlussüberwachung Ein Schalter ohne Querschlussüberwachung Ohne Schalter Tabelle: Q1 und Q2 einstellen Pos: null /BA_Module_Manuell/Spiralkabelsystem - WSD/Montage/02_Spiralkabelsystem-FunktionsanzeigeAufPlatine @ 29\mod_1566991434825_6.docx @ 1131211 @ @ 1... -
Seite 5: Systemübersicht
Pos: null /BA_Module_Manuell/Spiralkabelsystem - WSD/Montage/03_Spiralkabelsystem_Montage_Austausch_Kabelverschr_&_Systemübersicht_OSE_steckbar @ 29\mod_1566907162144_6.docx @ 1130900 @ @ 1 Systemübersicht Nachfolgend sind die zu Verfügung stehenden Anschlussmöglichkeiten beschrieben. System 1 System 2 Mit 2 Torblattdosen, verbunden durch eine Mit einer Torblattdose. Verbindungsleitung. Kabelverschraubungen einsetzen Das Spiralkabelsystem ist für den Anschluss von M16 x 1,5 zwei Schlaffseil- und einem Schlupftürschalter vorgerüstet. - Seite 6 Pos: null /BA_Module_Manuell/Spiralkabelsystem - WSD/Montage/04_Spiralkabel_Montage_Klemmenplan_OSE_steckbar_System1 @ 29\mod_1566978054211_6.docx @ 1131105 @ @ 1 Anschlussplan System 1 ST1 OSE ST3 ST2 ➊ Schlaffseilschalter ➋ Schlupftürschalter ➌ Torsteuerung Pos: null /BA_Module_Manuell/Spiralkabelsystem - WSD/Montage/04_Spiralkabel_Montage_Klemmenplan_Hinweis_Adern @ 30\mod_1568636138076_6.docx @ 1521372 @ @ 1 i HINWEIS Klemmbereich der Steckklemme für Schlaffseil- und Schlupftürschalter: 0,5 - 1,5mm².
-
Seite 7: Montage Abschließen
Pos: null /BA_Module_Manuell/Spiralkabelsystem - WSD/Montage/04_Spiralkabel_Montage_Klemmenplan_OSE_steckbar_System2 @ 29\mod_1566990834627_6.docx @ 1131157 @ @ 1 Anschlussplan System 2 ST1 OSE ST3 ST2 ➊ Schlaffseilschalter ➋ Schlupftürschalter ➌ Torsteuerung Pos: null /BA_Module_Manuell/Spiralkabelsystem - WSD/Montage/05_Spiralkabelsystem_Montage_Abschluss @ 29\mod_1567509887963_6.docx @ 1515597 @ @ 1 Montage abschließen Montieren Sie den Deckel der Torblattdose. -
Seite 8: Konformitätserklärung
Sinne der Maschinen-Richtlinie 2006/42/EG für eine unvollständige Maschine Anhang II Teil B Wir, die Angewandte Normen: GfA ELEKTROMATEN GmbH & Co. KG EN 60335-2-103:2015 erklären in alleiniger Verantwortung, dass das Sicherheit elektrischer Geräte für den nachfolgend genannte Produkt der oben Hausgebrauch und ähnliche Zwecke...
